21

W614

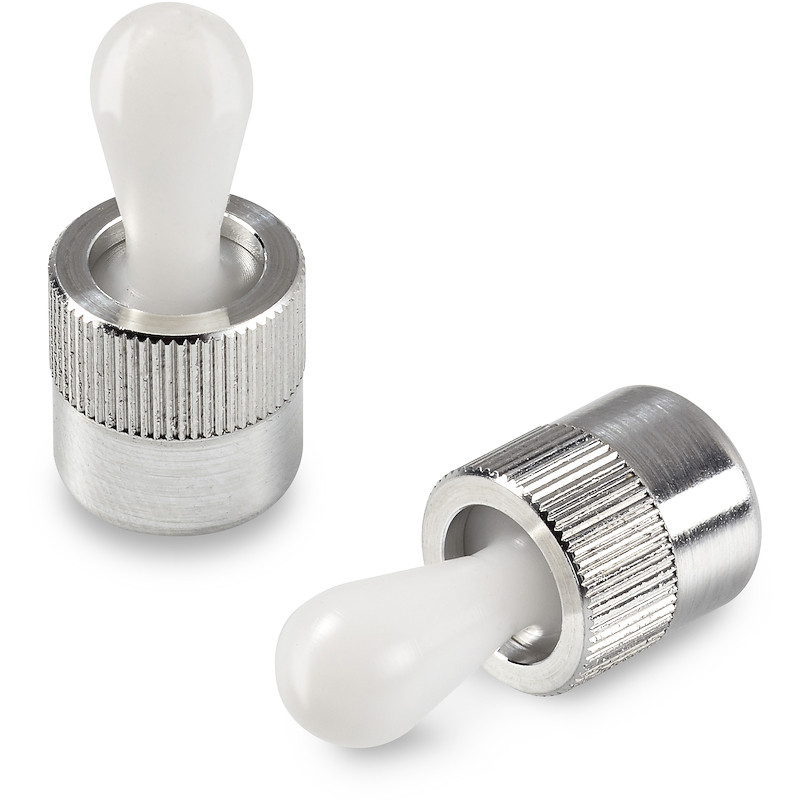

Seitliches Federdruckstück

PRESSORE LATERALE IN ALLUMINIO A MOLLA CON PUNTALE IN POM

Ausf. 21V01-0124

(1) Druckstücke aus Aluminium.
(3) Feder aus Edelstahl (AISI 302).

Glatt.

  • Technische Eigenschaften

    Material:
    (1) Druckstücke aus Aluminium.
    (3) Feder aus Edelstahl (AISI 302).
    (2) Druckbolzen aus weißem Kunststoff (POM - Delrin).

    Oberfläche:
    Glatt.

    Farbe:
    (1,3) Natur.
    (2) Weiß Natur.

    ACHTUNG:
    Bitte die Bohrung zur Bolzenaufnahme mit Toleranz +0.1 mm festlegen.

    ACHTUNG:
    Montagehülse für die Druckstücke kann separat bestellt werden. Siehe den Code in der Zeile des entsprechenden Produktes. Buchse aus verzinktem Automatenstahl.

    Weitere Möglichkeiten:
    Keine.

Alternativprodukte
Ausführung W614: Seitendruckstück mit Druckbolzen aus POM
Codice art. d1 d h h1 D a F1 (N) G E=1 G E=2 G E=3 G E=4,5 G E=6 G E=8 Bussola 3D
W614006.0001 W614006.VZD03F010 6 3 7 4 6,1 0,5 10 0,8 1 1 1 1 1 0,4 W616.03
W614010.0001 W614010.VZD05F020 10 5 11 6,7 10,1 0,8 20 - 1,5 1,7 1,7 1,7 1,7 1,3 W616.05
W614010.0002 W614010.VZD06F040 10 6 11 10,7 10,1 1 40 - - - 1,7 1,9 1,9 1.5 W616.06
W614012.0001 W614012.VZD08F050 12 8 13 13,9 12,1 1,3 50 - - - - 2,5 2,7 2,9 W616.08
W614016.0001 W614016.VZD10F100 16 10 17 16,7 16,1 1,6 100 - - - - - 3,1 7,2 W616.10
