13

M136

Umlegbare Ballengriffe

DREHBARER UMLEGGRIFF

Ausf. 13V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    M136
    1) Dreh- und umlegbarer Gewindestift aus brüniertem Stahl mit Kreuzschlitzkopf.
    (2) Gewindemutter aus brüniertem Stahl DIN 934.
    (3) Feder aus verzinktem Stahl.
    M136 CIN
    (1) Dreh- und umlegbarer Gewindestift aus Edelstahl (AISI 303) mit Kreuzschlitzkopf.
    (2) Gewindemutter aus Edelstahl (AISI 304) DIN 934.
    (3) Feder aus Edelstahl (AISI 302).

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze verzinkt geliefert werden (bitte am Ende der Nummer für brünierte Artikel das Kürzel CVZ hinzufügen).
    Individuelle Farben möglich, siehe Farbtabelle [S.TitoloTabellaColori.

Alternativprodukte

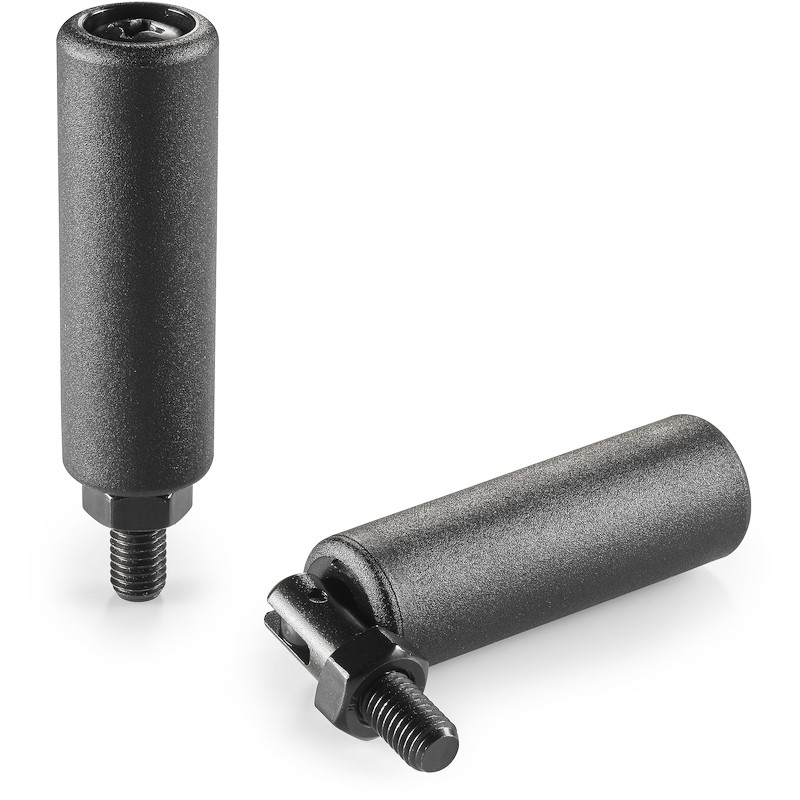

Ausführung M136: Ausführung aus brüniertem Stahl.

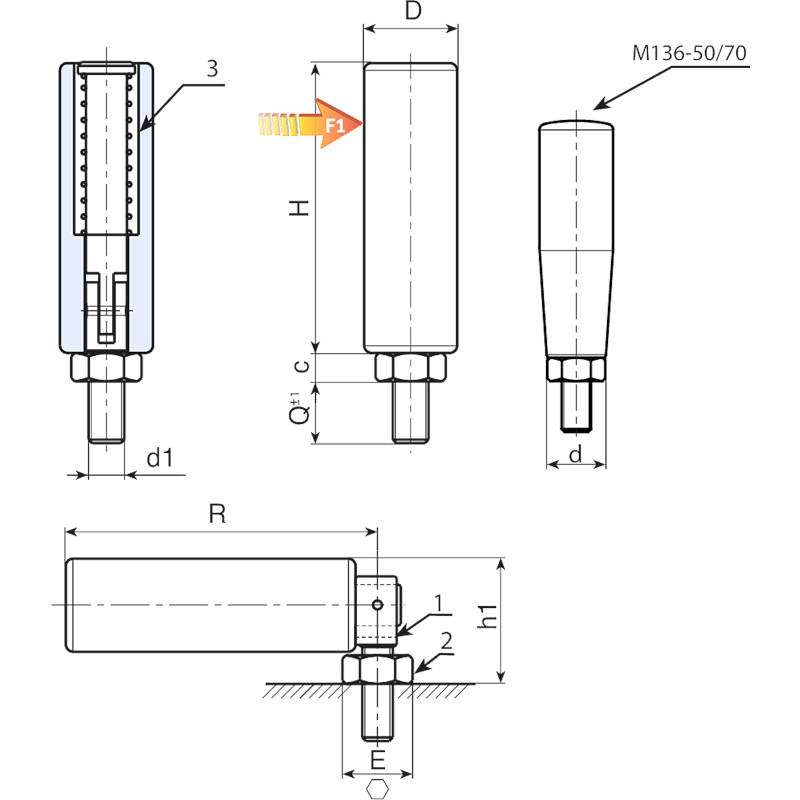

Codice art. H D d E R c h1 d16g Q F1 (N) 3D
M13650.0001 M13650.TM06X0901 49,5 20 15 10  53 5 24,5 M6 9 39 270
M13670.0001 M13670.TM08X1001 69 23,5 20 13 73 6,5 28,5 M8 10 71 840
M13682.0002 M13682.TM10X1501 81 26 - 17 87 8 35 M10 15 152 1700
M13690.0001 M13690.TM10X1501 90 26 - 17  96 8 35 M10 15 160 2700

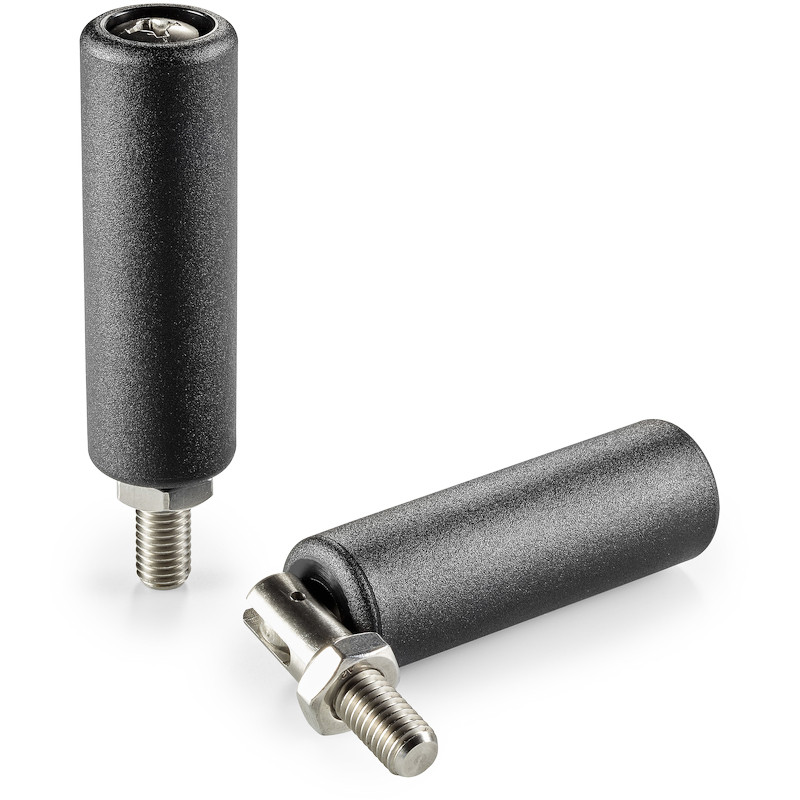

Ausführung M136CIN: Ausführung aus Edelstahl (AISI 303).
Codice art. H D d E R c h1 d16g Q F1 (N) 3D
M13650.0002 M13650.TM06X0901CIN 49,5 20 15 10  53 5 24,5 M6 9 39 270
M13670.0002 M13670.TM08X1001CIN 69 23,5 20 13 73 6,5 28,5 M8 10 71 840
M13682.0003 M13682.TM10X1501CIN 81 26 - 17 87 8 35 M10 15 152 1700
M13690.0002 M13690.TM10X1501CIN 90 26 - 17  96 8 35 M10 15 160 2700
