TÖMÖR SZABÁLYOZÓ KÉZIKERÉK JELZŐ FÉSZEKKEL ÉS FORGÓ FOGANTYÚVAL M129

11

K906


Volantini di manovra con sede per indicatore gravitazionale

    Anyagok:

    Erősített és stabilizált kézikerék.

    Olajokkal és zsírokkal szemben ellenálló.

    Felületkikészítés:

    Szatén.

    Szín:

    Fekete (RAL 9011).

    Betét:

    Horganyzott acélbetét sima átmenő furattal (H10 tolerancia)

    Oldalsó betét:

    Sárgaréz betét menetes átmenő furattal.

    Oldalsó fogantyú:

    Forgó fogantyú, cikksz M129.

    Felszerelhető jelző:

    A K650 vagy K660 típusú gravitációs pozíciójelzőket használja. A jelző csak függőleges helyzetben használható (vízszintes géptengely). A jelzőt és a megfelelő d7 hernyócsavart külön kell megvásárolni. A jelzőre vonatkozó további információk a K650 és K660 termékek oldalain találhatók.

    (*) A KS08050.T01 adapterrel a K650050 jelző szerelhető fel.

    Rögzítési módszer:

    Rögzítőrendszerekre vagy hornyok vagy szögletes furatok kidolgozására vonatkozóan lásd a katalógushoz csatolt műszaki megjegyzéseket.

    Speciális kérések:

    Kérésre és legalább 50 darab esetében a betétek d1 furattal, H7 toleranciával és fekete oxidos felületkezeléssel szállíthatók.

    Kérésre és speciális mennyiségek esetében a betétek egyedi d1 furatátmérővel szállíthatók.

    Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban/különböző bevonatokkal szállíthatók.

    A jelzőt külön kell megrendelni.

    Kérésre és speciális mennyiségek esetében módosítani lehet a jelző fészkét.

    Átmérő/jelző kombinációk:

    d5=50 --> K650050

    d5=80 --> K650080 vagy K660080

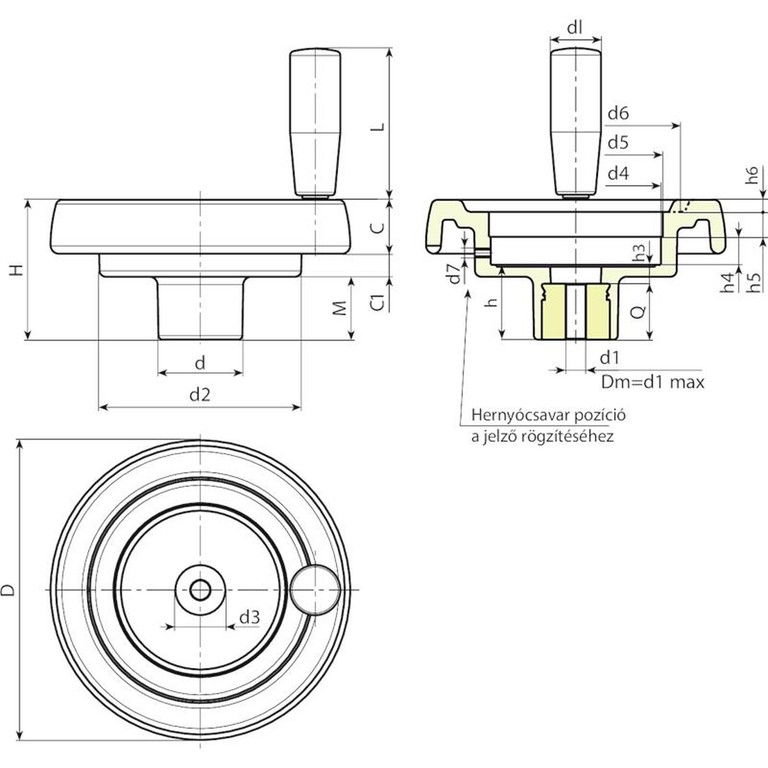

    Adatlap
    Kód art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q Tömeg (g)
    K906087.0002 K906087.T050P6.801P 86 53 32 62 21 17 15 20 50.8 50 63 M6 26.5 6.5 11.5 12 3 20 52 12 5.8 20 197
    K906100.0002 K906100.T050P6.801P 99 55.5 32 63 23.5 20.5 11.5 20 50.8 50 68 M6 29 9 11.5 12 3.5 20 52 12 6.8 20 212
    K906130.0001 K906130.T080P6.801P 130 65.5 42 98 28.5 23,5 13,5 29 85,2 80* 90 M6 34 10 13.5 12.5 5 23 62 20 6.8 24 410
    K906150.0004 K906150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.2 80* 106 M6 37 9 13.5 12.5 6.5 25 72 20 6.8 28 522
    K906175.0001 K906175.T080P6.801P 174 73 41 114 30 31,5 11.5 26 85.2 80* 126 M6 39 11 13,5 12,5 8 25 81 20 6.8 28 750
    K906200.0001 K906200.T080P6.801P 201 71 46 136 24,5 32 14,5 30 85,2 80* 145 M6 35 12 13.6 12.5 10 25 81 22 6.8 23 910
    Figyelem: Legalább 50 darab esetében a d1 átmérő egyedi lehet (H10 horganyzott és H7 fekete oxiddal kezelt furattolerancia).
    Dm = Maximális elérhető átmérő következő megmunkálásnál (szélesítés).
