TÖMÖR SZABÁLYOZÓ KÉZIKERÉK JELZŐ FÉSZEKKEL ÉS FORGÓ FOGANTYÚVAL

11

K902


Volantini di manovra con sede per indicatore gravitazionale

    Anyagok:

    Erősített és stabilizált kézikerék.

    Olajokkal és zsírokkal szemben ellenálló.

    Felületkikészítés:

    Szatén.

    Szín:

    Fekete (RAL 9011).

    Betét:

    Horganyzott acélbetét sima átmenő furattal (H10 tolerancia)

    Oldalsó betét:

    Sárgaréz betét menetes átmenő furattal.

    Oldalsó fogantyú:

    Forgó fogantyú, cikksz M144.

    Felszerelhető jelző:

    Utilizzare Indicatori gravitazionali modelli serie K650 o K660. L’indicatore può essere usato solo in posizione verticale (asse macchina orizzontale). L’indicatore e il relativo grano di fissaggio d7 sono da acquistare separatamente. Per informazioni ulteriori sugli indicatori consultare le pagien relative agli articoli K650 e K650.

    (*) A KS08050.T01 adapterrel a K650050 jelző szerelhető fel.

    Rögzítési módszer:

    Rögzítőrendszerekre vagy hornyok vagy szögletes furatok kidolgozására vonatkozóan lásd a katalógushoz csatolt műszaki megjegyzéseket.

    Speciális kérések:

    Kérésre és legalább 50 darab esetében a betétek d1 furattal, H7 toleranciával és fekete oxidos felületkezeléssel szállíthatók.

    Kérésre és speciális mennyiségek esetében a betétek egyedi d1 furatátmérővel szállíthatók.

    Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban/különböző bevonatokkal szállíthatók.

    A jelzőt külön kell megrendelni.

    Kérésre és speciális mennyiségek esetében módosítani lehet a jelző fészkét.

    Átmérő/jelző kombinációk:

    d5=50 --> K650050

    d5=80 --> K650080 vagy K660080

    Adatlap

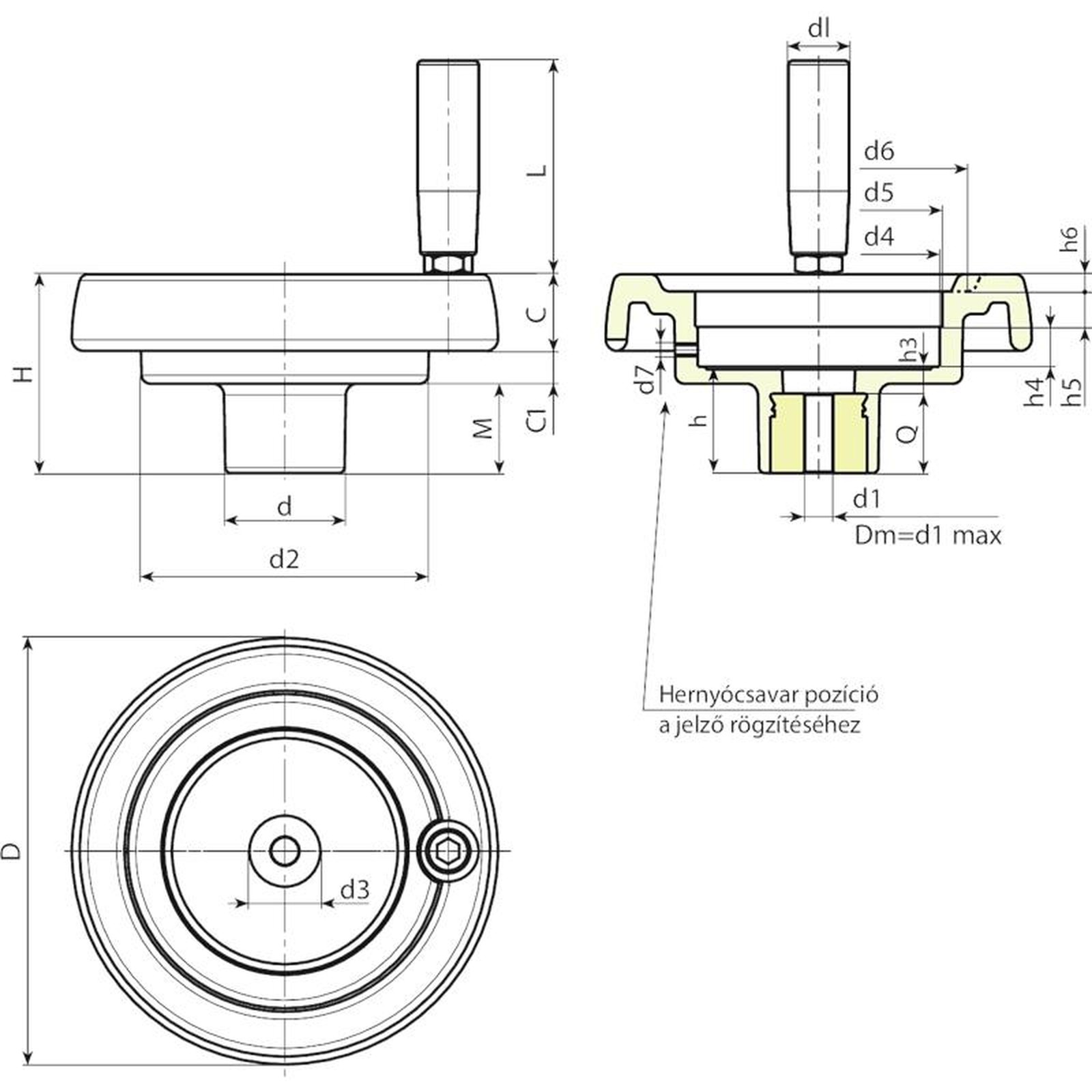

    Kód art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q Tömeg (g)
    K902087.0002 K902087.T050P5.801P 86 53 32 62 21 17 15 20 50.8 50 63 M6 26.5 6.5 11.5 12 3 20 56 12 5.8 20 185
    K902100.0003 K902100.T050P6.801P 99 55.5 32 63 23.5 20.5 11.5 20 50.8 50 68 M6 29 9 11.5 12 3.5 20 56 12 6.8 20 200
    K902130.0002 K902130.T080P6.801P 130 65.5 42 98 28.5 23,5 13,5 29 85.2 80* 90 M6 34 10 13.5 12.5 5 21 65 20 6.8 24 406
    K902150.0005 K902150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.2 80* 106 M6 37 9 13.5 12.5 6.5 23 76 20 6.8 28 530
    K902175.0002 K902175.T080P6.801P 174 73 41 114 30 31.5 11.5 26 85.2 80* 126 M6 39 11 13.5 12.5 8 25 86 20 6.8 28 760
    K902200.0001 K902200.T080P6.801P 201 71 46 136 24.5 32 14.5 30 85.2 80* 145 M6 35 12 13.6 12.5 10 25 86 22 6.8 23 920
    Figyelem: Legalább 50 darab esetében a d1 átmérő egyedi lehet (H10 horganyzott és H7 fekete oxiddal kezelt furattolerancia).
    Dm = Maximális elérhető átmérő következő megmunkálásnál (szélesítés).
