VOLANT DE MANŒUVRE MASSIF AVEC LOGEMENT POUR INDICATEUR ET MANCHE ROTATIF M202

11

K908


Volantini di manovra con sede per indicatore gravitazionale

    Matériaux :

    Polyamide renforcé et stabilisé.

    Résistant aux huiles et aux graisses.

    Surface :

    Satinée.

    Couleur :

    Noir (RAL 9011).

    Insert :

    Douille avec trou lisse passant en acier zingué (tolérance trou H10).

    Insert latéral :

    Douille en laiton avec trou fileté passant.

    Manche latéral :

    Manche rotatif art. M202.

    Indicateur montable :

    Utiliser des indicateurs gravitationnels modèles K650 ou K660. L’indicateur ne peut être utilisé qu’en position verticale (axe de la machine horizontal). L’indicateur et son goujon de fixation d7 doivent être achetés séparément. Pour toute information complémentaire sur les indicateurs consulter les pages relatives aux articles K650 et K660.

    (*) Avec l’adaptateur KS08050.T01 il est possible de monter l’indicateur K650050.

    Fixation :

    Pour les éventuels systèmes de fixation, l’exécution de clavettes et/ou de trous carrés, veuillez consulter les notes techniques jointes au catalogue.

    Demandes spéciales :

    Sur demande et avec un minimum de 50 pièces, les inserts peuvent être fournis avec trou d1 avec tolérance H7 et finition brunie.

    Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec le trou d1 selon un dessin.

    Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau/revêtement.

    Indicateur à commander séparément.

    Sur demande et pour des quantités importantes, il est possible de modifier le logement destiné à l’indicateur.

    Correspondances diamètres/indicateurs :

    d5=50 --> K650050

    d5=80 --> K650080 ou K660080

    Fiche technique

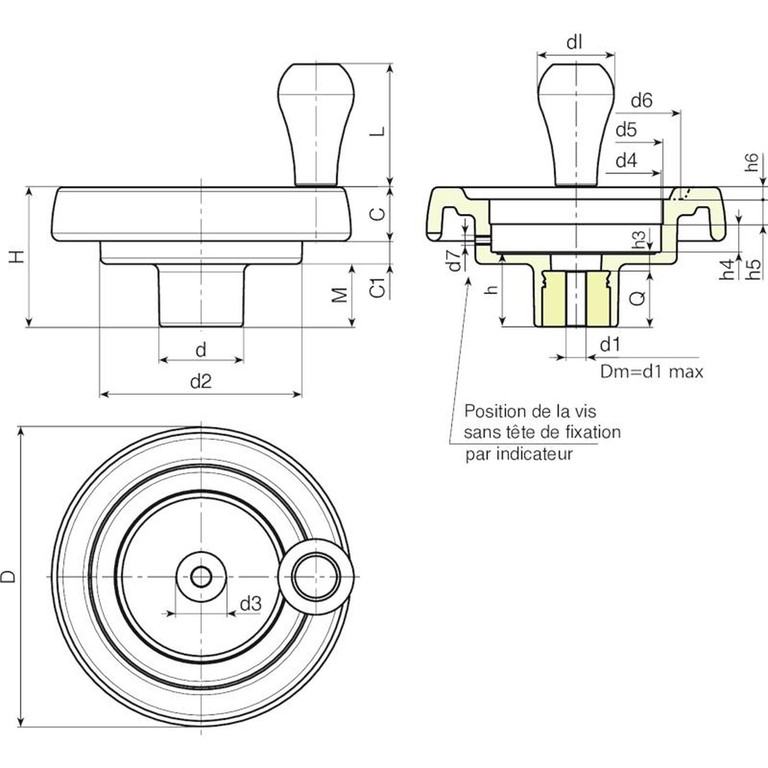

    Code art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q Poids (g)
    K908150.0001 K908150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85,2 80* 106 M6 37 9 13.5 12.5 6.5 40 64 20 6.8 28 525
    K908175.0001 K908175.T080P6.801P 174 73 41 114 30 31,5 11.5 26 85.2 80* 126 M6 39 11 13,5 12,5 8 40 64 20 6.8 28 745
    K908200.0001 K908200.T080P6.801P 201 71 46 136 24,5 32 14,5 30 85,2 80* 145 M6 35 12 13.6 12.5 10 40 64 22 6.8 23 905
    Attention : Avec un minimum de 50 pièces, le diamètre d1 peut être produit sur demande (tolérance trou H10 zingué et H7 traité par oxydation noire).
    Dm = Diamètre maximal possible par reprise. (élargissement)
