P905ESD

Füße aus Kunststoff - gelenkige Spindel

KLEINER GELENKFUSS - AUS MATERIAL ESD - MIT VERSTELLSPINDEL TYP A AUS STAHL UND MIT KUGEL 15

Ausf. 16V01-0124

Glasfaserverstärktes Polyamid, mit leitenden Zusätzen (ESD-C)
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Glasfaserverstärktes Polyamid, mit leitenden Zusätzen (ESD-C)
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    P905ESD:
    Gelenkige Verstellspindel (Kugel 15) mit Sechskantbasis aus verzinktem Stahl (Gewindetoleranz 6g).
    P905CINESD:
    Gelenkige Verstellspindel (Kugel 15) mit Sechskantbasis aus Edelstahl (AISI 303) (Gewindetoleranz 6g).

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.

  • Beschreibung

    Anmerkungen: Dieser Artikel wird nach der Norm EN 100015/1 und IEC 61340-5-1 aus dem mit einem Zusatzstoff versetzten Material ESD-C (Electro Static Discharge – Conductive) hergestellt. Das Produkt ist leitend und beugt der Bildung elektrostatischer Entladungen vor, indem sie deren Übergang zur Erde erleichtert. Ein gelber Tampondruck ESD-C erleichtert die Identifizierung. Das Produkt ist geeignet für Linien zur Produktion elektronischen Materials sowie für den Einsatz in explosionsfähiger Atmosphäre.

Alternativprodukte

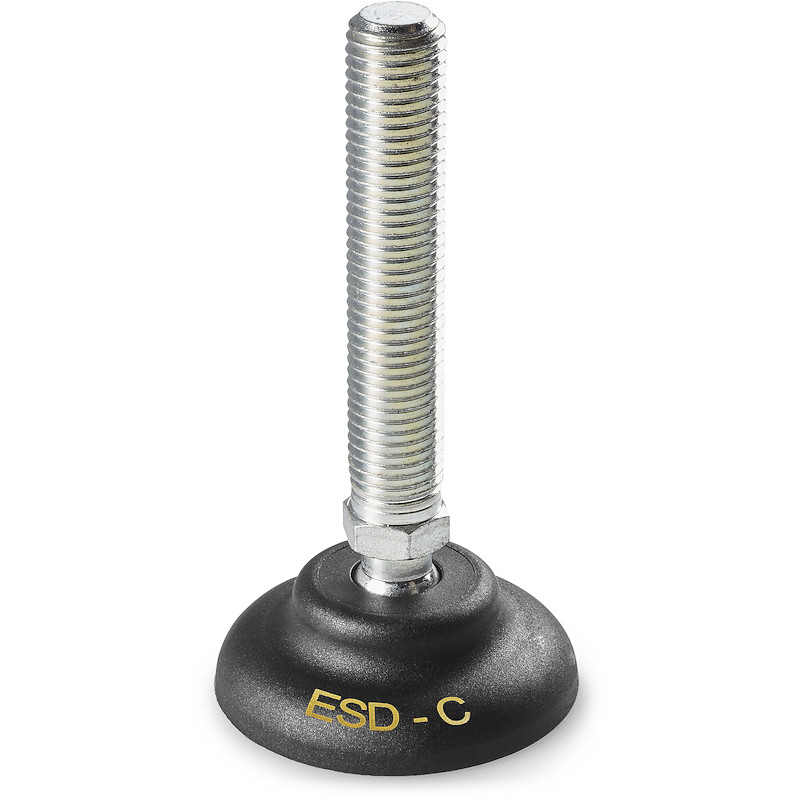

Ausführung P905ESD: Gelenkfuß mit Verstellspindel Typ A (mit Sechskant) und Kugel 15

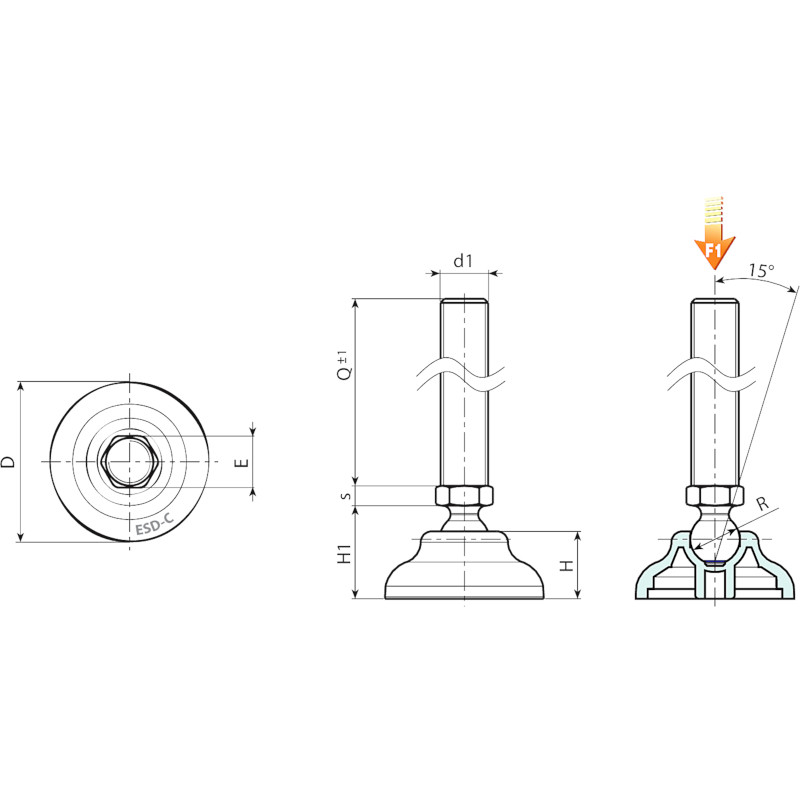

Codice Art. D H H1 E s R d16g Q F1 (kN)
P90540.0036 P90540.TM12X5001ESD 40 17 23 16 6.5 15 M12 50 84 13
P90540.0037 P90540.TM12X7001ESD 40 17 23 16 6.5 15 M12 70 97 13
P90540.0038 P90540.TM12X9001ESD 40 17 23 16 6.5 15 M12 90 110 13
P90540.0039 P90540.TM12X11001ESD 40 17 23 16 6.5 15 M12 110 123 13
P90540.0040 P90540.TM14X5001ESD 40 17 23 16 6.5 15 M14 50 112 13
P90540.0041 P90540.TM14X7001ESD 40 17 23 16 6.5 15 M14 70 136 13
P90540.0042 P90540.TM14X9001ESD 40 17 23 16 6.5 15 M14 90 171 13
P90540.0043 P90540.TM14X11001ESD 40 17 23 16 6.5 15 M14 110 184 13
P90540.0044 P90540.TM14X15001ESD 40 17 23 16 6.5 15 M14 150 210 13
P90540.0045 P90540.TM16X5001ESD 40 17 23 16 6.5 15 M16 50 131 13
P90540.0046 P90540.TM16X7001ESD 40 17 23 16 6.5 15 M16 70 163 13
P90540.0047 P90540.TM16X9001ESD 40 17 23 16 6.5 15 M16 90 195 13
P90540.0048 P90540.TM16X11001ESD 40 17 23 16 6.5 15 M16 110 227 13
P90540.0049 P90540.TM16X13001ESD 40 17 23 16 6.5 15 M16 130 259 13
P90540.0050 P90540.TM16X15001ESD 40 17 23 16 6.5 15 M16 150 295 13
P90540.0051 P90540.TM16X17001ESD 40 17 23 16 6.5 15 M16 170 323 13
P90540.0052 P90540.TM16X19001ESD 40 17 23 16 6.5 15 M16 190 365 13
P90550.0035 P90550.TM12X5001ESD 50 18 24 16 6.5 15 M12 50 88 13
P90550.0036 P90550.TM12X7001ESD 50 18 24 16 6.5 15 M12 70 101 13
P90550.0037 P90550.TM12X9001ESD 50 18 24 16 6.5 15 M12 90 114 13
P90550.0038 P90550.TM12X11001ESD 50 18 24 16 6.5 15 M12 110 127 13
P90550.0039 P90550.TM14X5001ESD 50 18 24 16 6.5 15 M14 50 97 13
P90550.0040 P90550.TM14X7001ESD 50 18 24 16 6.5 15 M14 70 116 13
P90550.0041 P90550.TM14X9001ESD 50 18 24 16 6.5 15 M14 90 134 13
P90550.0042 P90550.TM14X11001ESD 50 18 24 16 6.5 15 M14 110 152 13
P90550.0043 P90550.TM14X15001ESD 50 18 24 16 6.5 15 M14 150 189 13
P90550.0044 P90550.TM16X5001ESD 50 18 24 16 6.5 15 M16 50 110 13
P90550.0045 P90550.TM16X7001ESD 50 18 24 16 6.5 15 M16 70 137 13
P90550.0046 P90550.TM16X9001ESD 50 18 24 16 6.5 15 M16 90 164 13
P90550.0047 P90550.TM16X11001ESD 50 18 24 16 6.5 15 M16 110 191 13
P90550.0048 P90550.TM16X13001ESD 50 18 24 16 6.5 15 M16 130 218 13
P90550.0049 P90550.TM16X15001ESD 50 18 24 16 6.5 15 M16 150 245 13
P90550.0050 P90550.TM16X17001ESD 50 18 24 16 6.5 15 M16 170 272 13
P90550.0051 P90550.TM16X19001ESD 50 18 24 16 6.5 15 M16 190 299 13
P90560.0041 P90560.TM12X5001ESD 60 20 26 16 6.5 15 M12 50 96 13
P90560.0042 P90560.TM12X7001ESD 60 20 26 16 6.5 15 M12 70 109 13
P90560.0043 P90560.TM12X9001ESD 60 20 26 16 6.5 15 M12 90 122 13
P90560.0044 P90560.TM12X11001ESD 60 20 26 16 6.5 15 M12 110 135 13
P90560.0045 P90560.TM14X5001ESD 60 20 26 16 6.5 15 M14 50 105 13
P90560.0046 P90560.TM14X7001ESD 60 20 26 16 6.5 15 M14 70 124 13
P90560.0047 P90560.TM14X9001ESD 60 20 26 16 6.5 15 M14 90 142 13
P90560.0048 P90560.TM14X11001ESD 60 20 26 16 6.5 15 M14 110 160 13
P90560.0049 P90560.TM14X15001ESD 60 20 26 16 6.5 15 M14 150 197 13
P90560.0050 P90560.TM16X5001ESD 60 20 26 16 6.5 15 M16 50 118 13
P90560.0051 P90560.TM16X7001ESD 60 20 26 16 6.5 15 M16 70 145 13
P90560.0052 P90560.TM16X9001ESD 60 20 26 16 6.5 15 M16 90 172 13
P90560.0053 P90560.TM16X11001ESD 60 20 26 16 6.5 15 M16 110 199 13
P90560.0054 P90560.TM16X13001ESD 60 20 26 16 6.5 15 M16 130 226 13
P90560.0055 P90560.TM16X15001ESD 60 20 26 16 6.5 15 M16 150 253 13
P90560.0056 P90560.TM16X17001ESD 60 20 26 16 6.5 15 M16 170 280 13
P90560.0057 P90560.TM16X19001ESD 60 20 26 16 6.5 15 M16 190 307 13

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.

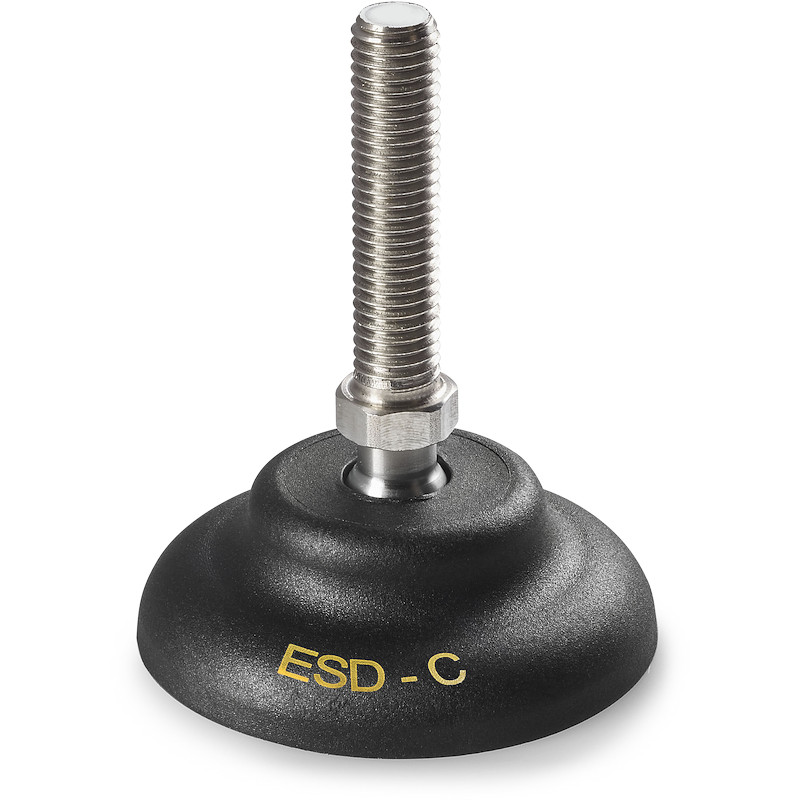

Ausführung P905CINESD: Gelenkfuß mit Verstellspindel Typ A (mit Sechskant) und Kugel 15 - aus Edelstahl
Codice Art. D H H1 E s R d16g Q F1 (kN)
P90540.0053 P90540.TM12X7001CINESD 40 17 23 16 6.5 15 M12 70 97 13
P90540.0054 P90540.TM12X9001CINESD 40 17 23 16 6.5 15 M12 90 110 13
P90540.0055 P90540.TM12X11001CINESD 40 17 23 16 6.5 15 M12 110 121 13
P90540.0056 P90540.TM14X7001CINESD 40 17 23 16 6.5 15 M14 70 112 13
P90540.0067 P90540.TM14X11001CINESD 40 17 23 16 6.5 15 M14 110 148 13
P90540.0057 P90540.TM14X13001CINESD 40 17 23 16 6.5 15 M14 130 165 13
P90540.0058 P90540.TM16X5001CINESD 40 17 23 16 6.5 15 M16 50 106 13
P90540.0059 P90540.TM16X7001CINESD 40 17 23 16 6.5 15 M16 70 133 13
P90540.0060 P90540.TM16X9001CINESD 40 17 23 16 6.5 15 M16 90 160 13
P90540.0061 P90540.TM16X11001CINESD 40 17 23 16 6.5 15 M16 110 187 13
P90540.0062 P90540.TM16X13001CINESD 40 17 23 16 6.5 15 M16 130 211 13
P90540.0063 P90540.TM16X15001CINESD 40 17 23 16 6.5 15 M16 150 240 13
P90540.0064 P90540.TM16X17001CINESD 40 17 23 16 6.5 15 M16 170 268 13
P90540.0065 P90540.TM16X19001CINESD 40 17 23 16 6.5 15 M16 190 295 13
P90550.0052 P90550.TM12X7001CINESD 50 18 24 16 6.5 15 M12 70 101 13
P90550.0053 P90550.TM12X9001CINESD 50 18 24 16 6.5 15 M12 90 114 13
P90550.0054 P90550.TM12X11001CINESD 50 18 24 16 6.5 15 M12 110 125 13
P90550.0055 P90550.TM14X7001CINESD 50 18 24 16 6.5 15 M14 70 116 13
P90550.0056 P90550.TM14X13001CINESD 50 18 24 16 6.5 15 M14 130 170 13
P90550.0057 P90550.TM16X5001CINESD 50 18 24 16 6.5 15 M16 50 110 13
P90550.0058 P90550.TM16X7001CINESD 50 18 24 16 6.5 15 M16 70 137 13
P90550.0059 P90550.TM16X9001CINESD 50 18 24 16 6.5 15 M16 90 164 13
P90550.0060 P90550.TM16X11001CINESD 50 18 24 16 6.5 15 M16 110 191 13
P90550.0061 P90550.TM16X13001CINESD 50 18 24 16 6.5 15 M16 130 215 13
P90550.0062 P90550.TM16X15001CINESD 50 18 24 16 6.5 15 M16 150 245 13
P90550.0063 P90550.TM16X17001CINESD 50 18 24 16 6.5 15 M16 170 272 13
P90550.0064 P90550.TM16X19001CINESD 50 18 24 16 6.5 15 M16 190 299 13
P90560.0058 P90560.TM12X7001CINESD 60 20 26 16 6.5 15 M12 70 109 13
P90560.0059 P90560.TM12X9001CINESD 60 20 26 16 6.5 15 M12 90 122 13
P90560.0060 P90560.TM12X11001CINESD 60 20 26 16 6.5 15 M12 110 133 13
P90560.0061 P90560.TM14X7001CINESD 60 20 26 16 6.5 15 M14 70 124 13
P90560.0062 P90560.TM14X13001CINESD 60 20 26 16 6.5 15 M14 130 178 13
P90560.0063 P90560.TM16X5001CINESD 60 20 26 16 6.5 15 M16 50 118 13
P90560.0064 P90560.TM16X7001CINESD 60 20 26 16 6.5 15 M16 70 145 13
P90560.0065 P90560.TM16X9001CINESD 60 20 26 16 6.5 15 M16 90 172 13
P90560.0066 P90560.TM16X11001CINESD 60 20 26 16 6.5 15 M16 110 199 13
P90560.0067 P90560.TM16X13001CINESD 60 20 26 16 6.5 15 M16 130 226 13
P90560.0068 P90560.TM16X15001CINESD 60 20 26 16 6.5 15 M16 150 253 13
P90560.0069 P90560.TM16X17001CINESD 60 20 26 16 6.5 15 M16 170 280 13
P90560.0070 P90560.TM16X19001CINESD 60 20 26 16 6.5 15 M16 190 307 13

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.
