04

D205

Speichenhandräder

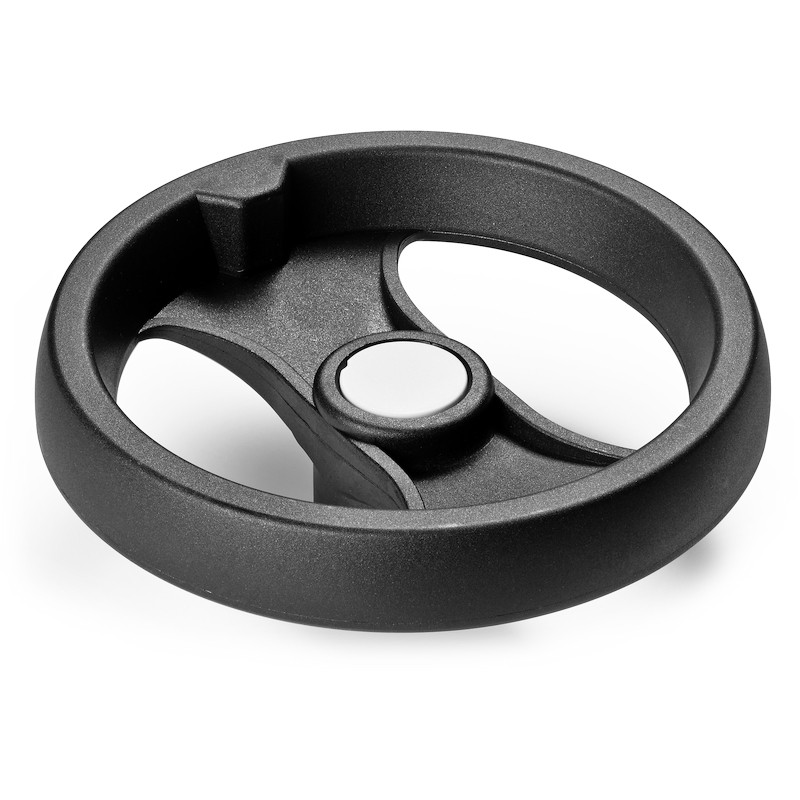

ZWEISPEICHEN-BEDIENUNGSHANDRAD

Ausf. 04V01-0124

Polyamid glasfaserverstärkt, (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt, (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Abdeckung:
    Polyamid grau (RAL 7035 Code 13).

    Alternativfarben Abdeckung:
    Orange (RAL 2004 Code 02).
    Blau (RAL 5015 Code 07).
    Gelb (RAL 1021 Code 10).
    Rot (RAL 3000 Code 16).
    Grün (RAL 6024 Code 17).
    Schwarz (RAL 9011 Code 01).

    Standardausführung:
    Buchse aus verzinktem Stahl mit Durchgangsbohrung (Toleranz H10).

    Nabe:
    Vollnabe.
    (*) Hohlnabe.

    Befestigung:
    Individuelle Befestigungsmöglichkeiten, sowie Ausführung für eine Passfeder / Vierkant-Aussparung siehe Katalog [SeiteFAM_NT10-Codice.

    Weitere Möglichkeiten:
    Buchse mit brünierter Oberfläche (d1 mit Toleranz H7). Ab einer Mindestabnahmemenge von 50 Stück. Bitte Bestellzusatz ZB verwenden. Beispiel: D205130.TD1001PZB.
    Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.
    Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.
    Individuelle Farben der Speichenhandräder siehe Farbtabelle [SeiteTitoloTabellaColori.

  • Beschreibung

    La sua forma con due razze ed una comoda corona impugnabile, ben si adatta per la movimentazione di un asse di un macchinario, la chiusura di una morsa oppure per piccole o grandi regolazioni. Il foro dell’inserto ha un piccolo diametro pilota, ma BOTECO è in grado, anche su piccoli lotti , di personalizzare tale foro e adeguarlo alle esigenze del cliente. A chiusura di tale foro troviamo un comodo tappo asportabile, disponibile di diversi colori e facile da personalizzare mediante tampografia. Prodotto adatto per macchine utensili manuali, trapani, foratrici, macchine per imballaggio, seghe e seghetti, macchine per confezionamento, attrezzature alimentari. Il volantino di manovra a razze D205 è fatto con materiali a base di poliammide rinforzata con additivi stabilizzanti, per garantire una ottima planarità e circolarità. Questo modello è una versione base, ma può essere richiesto con diversi modelli di manici girevoli, pieghevoli, (volantino a razze con manico pieghevole, volantino a razze “EUROMODEL”, volantino a disco pieno, volantino pieno con manico ad incasso, volantino in metallo, ecc.)

  • Medien

Alternativprodukte

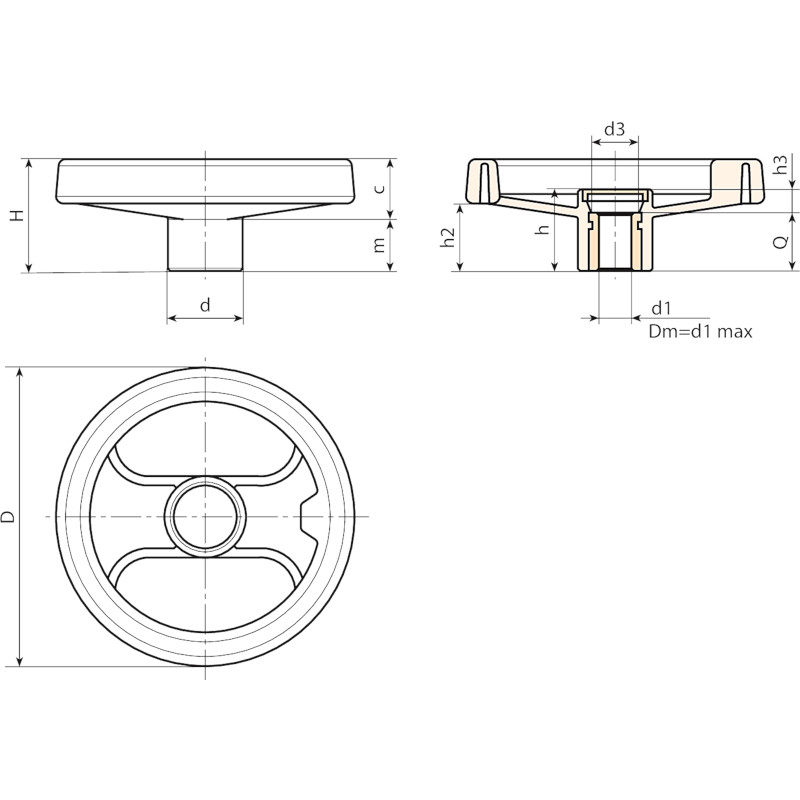

Codice Art. D H h d m c h2 h3 d3 Dm d1H10 Q 3D
D205080.0014 D205080.TP0501P 80 34 26 24,5 15,5 18,5 20 6 16,5 12 5 20 94
D205100.0020 D205100.TP0501P 99 43 33 28 19,5 23,5 27 9 17 16 5 24 152
D205130.0038 D205130.TP0501P 129 50 35,5 32 20 30 30 11,5 25,5 18 5 24 230
D205130.0009 D205130.TD1201P 129 50 35,5 32 20 30 30 11,5 25,5 18 12 24 205
D205160.0003 D205160.TD0801P 160 57,5 41 40 20 37,5 34 9 26 22 8 32 390
D205160.0013 D205160.TD1401P 160 57,5 41 40 20 37,5 34 9 26 22 14 32 370
D205160.0020 D205160.TD1601P 160 57,5 41 40 20 37,5 34 9 26 22 16 32 360
D205200.0002 D205200.TD0801P 198 61 39,5 51 17 44 32 7,5 27 22 8 32 630
D205200.0004 D205200.TD1001P 198 61 39,5 51 17 44 32 7,5 27 22 10 32 620
D205200.0006 D205200.TD1201P 198 61 39,5 51 17 44 32 7,5 27 22 12 32 626
D205200.0021 D205200.TD2001P 198 61 39,5 51 17 44 32 7,5 27 22 20 32 615
D205250.0001 D205250.TD0801P 252 70 48 56 23 47 38,5 12 31,5 28 8 36 990
D205250.0003 D205250.TD1201P 252 70 48 56 23 47 38,5 12 31,5 28 12 36 970
D205350.0001 D205350.TD0801P 349 80 50 67 21,5 58.5 43,5 18 35 30 (*) 8 32 1490

Achtung: Ab einer Mindestbestellmenge von 50 Stück kann der Durchmesser d1 individuell angepasst werden. Bohrung verzinkt (Toleranz H10). Bohrung brüniert (Toleranz H7).
Dm = der maximal mögliche Durchmesser nach der Nachbearbeitung.
