22

W634CIN

Positionierer mit Kugel und Feder

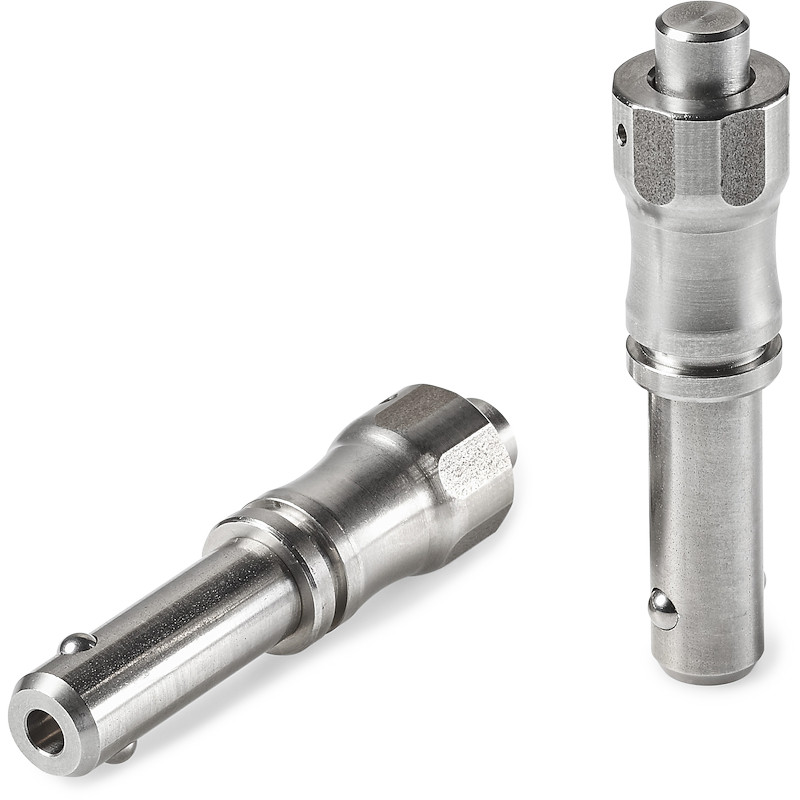

KUGELSPERRBOLZEN AUS EDELSTAHL

Ausf. 22V01-0124

KUGELSPERRBOLZEN AUS EDELSTAHL

W634CIN - KUGELSPERRBOLZEN AUS EDELSTAHL

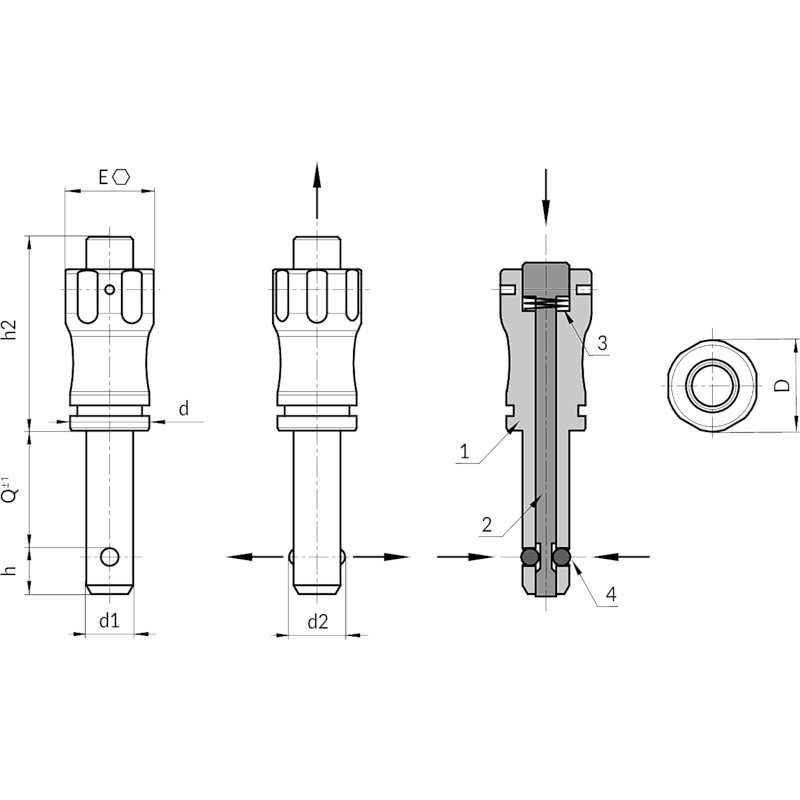

(1) Korpus aus Edelstahl (AISI 303).
(2) Bolzen aus Edelstahl (AISI 303).

Natur.

  • Technische Eigenschaften

    Material:
    (1) Korpus aus Edelstahl (AISI 303).
    (2) Bolzen aus Edelstahl (AISI 303).
    (3) Feder aus Edelstahl (AISI 301).
    (4) Kugeln aus gehärtetem Edelstahl (AISI 440C).

    Oberfläche:
    Natur.

    Farbe:
    Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H11.

    Anmerkungen:
    Der Kugelsperrbolzen dient zur einfachen und schnellen Verbindung und Sicherung von Komponenten oder Werkstücken.

    Weitere Möglichkeiten:
    Keine.

Alternativprodukte
Ausführung W634CIN: ohne Ring
Codice Art. D d d2 E h h2 d1H9 Q(+0.6) Sforzo di taglio a doppio taglio max. kN 3D
W634011.0001 W634011.HD05X10CIN 11.5 10 5.5 11 5.9 25 5 10 12 15
W634011.0002 W634011.HD05X15CIN 11.5 10 5.5 11 5.9 25 5 15 12 15
W634011.0003 W634011.HD05X20CIN 11.5 10 5.5 11 5.9 25 5 20 13 15
W634011.0004 W634011.HD05X25CIN 11.5 10 5.5 11 5.9 25 5 25 16 15
W634011.0005 W634011.HD05X30CIN 11.5 10 5.5 11 5.9 25 5 30 19 15
W634011.0006 W634011.HD06X10CIN 11.5 10 6.85 11 6.8 25 6 10 13 22
W634011.0007 W634011.HD06X15CIN 11.5 10 6.85 11 6.8 25 6 15 13 22
W634011.0008 W634011.HD06X20CIN 11.5 10 6.85 11 6.8 25 6 20 13.5 22
W634011.0009 W634011.HD06X25CIN 11.5 10 6.85 11 6.8 25 6 25 14 22
W634011.0010 W634011.HD06X30CIN 11.5 10 6.85 11 6.8 25 6 30 14.5 22
W634011.0011 W634011.HD06X35CIN 11.5 10 6.85 11 6.8 25 6 35 17.5 22
W634011.0012 W634011.HD06X40CIN 11.5 10 6.85 11 6.8 25 6 40 21 22
W634011.0013 W634011.HD06X45CIN 11.5 10 6.85 11 6.8 25 6 45 23 22
W634011.0014 W634011.HD06X50CIN 11.5 10 6.85 11 6.8 25 6 50 26 22
W634015.0001 W634015.HD08X20CIN 15.5 13.5 9.5 15 7.8 33 8 20 26 38
W634015.0002 W634015.HD08X25CIN 15.5 13.5 9.5 15 7.8 33 8 25 27 38
W634015.0003 W634015.HD08X30CIN 15.5 13.5 9.5 15 7.8 33 8 30 27.5 38
W634015.0004 W634015.HD08X35CIN 15.5 13.5 9.5 15 7.8 33 8 35 28 38
W634015.0005 W634015.HD08X40CIN 15.5 13.5 9.5 15 7.8 33 8 40 28.5 38
W634015.0006 W634015.HD08X45CIN 15.5 13.5 9.5 15 7.8 33 8 45 28.5 38
W634015.0007 W634015.HD08X50CIN 15.5 13.5 9.5 15 7.8 33 8 50 30 38
W634015.0008 W634015.HD10X20CIN 15.5 13.5 12 15 8.9 33 10 20 27.5 60
W634015.0009 W634015.HD10X25CIN 15.5 13.5 12 15 8.9 33 10 25 28 60
W634015.0010 W634015.HD10X30CIN 15.5 13.5 12 15 8.9 33 10 30 28.5 60
W634015.0011 W634015.HD10X35CIN 15.5 13.5 12 15 8.9 33 10 35 29 60
W634015.0012 W634015.HD10X40CIN 15.5 13.5 12 15 8.9 33 10 40 29.5 60
W634015.0013 W634015.HD10X45CIN 15.5 13.5 12 15 8.9 33 10 45 30 60
W634015.0014 W634015.HD10X50CIN 15.5 13.5 12 15 8.9 33 10 50 30.5 60
W634015.0015 W634015.HD10X60CIN 15.5 13.5 12 15 8.9 33 10 60 31.5 60
W634022.0001 W634022.HD12X25CIN 22 20 14.5 21 9.9 39.5 12 25 62.5 86
W634022.0002 W634022.HD12X30CIN 22 20 14.5 21 9.9 39.5 12 30 63.5 86
W634022.0003 W634022.HD12X35CIN 22 20 14.5 21 9.9 39.5 12 35 64.5 86
W634022.0004 W634022.HD12X40CIN 22 20 14.5 21 9.9 39.5 12 40 65.5 86
W634022.0005 W634022.HD12X45CIN 22 20 14.5 21 9.9 39.5 12 45 66 86
W634022.0006 W634022.HD12X50CIN 22 20 14.5 21 9.9 39.5 12 50 75.5 86
W634022.0007 W634022.HD12X60CIN 22 20 14.5 21 9.9 39.5 12 60 77.5 86
W634022.0008 W634022.HD12X70CIN 22 20 14.5 21 9.9 39.5 12 70 79 86
W634022.0009 W634022.HD12X80CIN 22 20 14.5 21 9.9 39.5 12 80 81 86
W634022.0010 W634022.HD16X30CIN 22 20 19 21 13.1 39.5 16 30 74 153
W634022.0011 W634022.HD16X35CIN 22 20 19 21 13.1 39.5 16 35 75 153
W634022.0012 W634022.HD16X40CIN 22 20 19 21 13.1 39.5 16 40 76 153
W634022.0013 W634022.HD16X45CIN 22 20 19 21 13.1 39.5 16 45 77 153
W634022.0014 W634022.HD16X50CIN 22 20 19 21 13.1 39.5 16 50 78 153
W634022.0015 W634022.HD16X60CIN 22 20 19 21 13.1 39.5 16 60 80.5 153
W634022.0016 W634022.HD16X70CIN 22 20 19 21 13.1 39.5 16 70 83 153
W634022.0017 W634022.HD16X80CIN 22 20 19 21 13.1 39.5 16 80 85 153
