W700

Metalline - Hebel

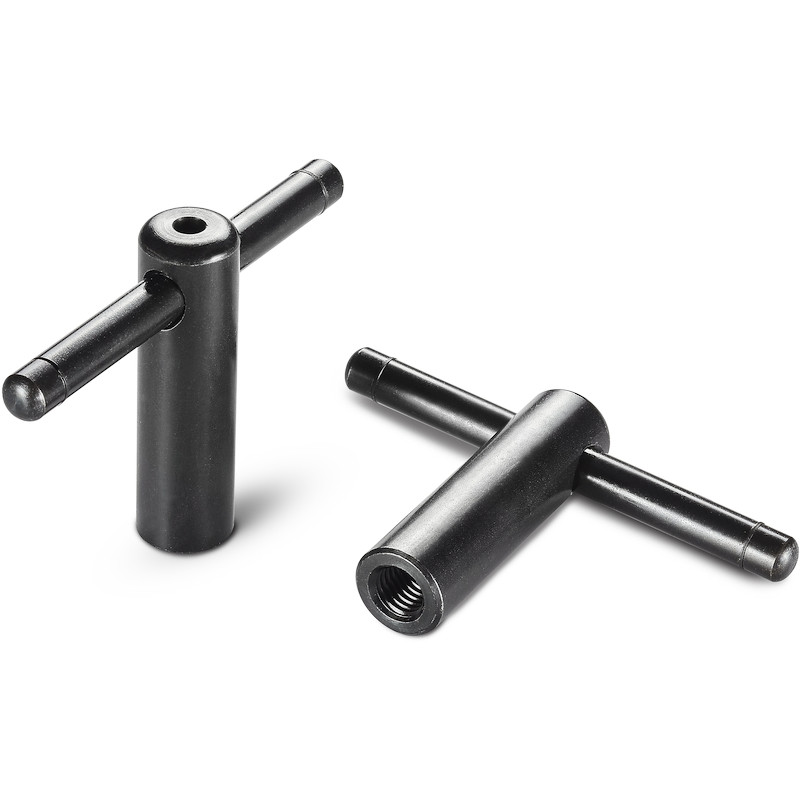

KNEBELMUTTER MIT LOSEM KNEBEL UND INNENGEWINDE

Ausf. 01V01-0124

Stahl der Festigkeitsklasse 5.8.

Mit geringer Rauheit gedreht.

  • Technische Eigenschaften

    Material:
    Stahl der Festigkeitsklasse 5.8.

    Oberfläche:
    Mit geringer Rauheit gedreht.

    Farbe:
    Brünierung.

    Einsatz:

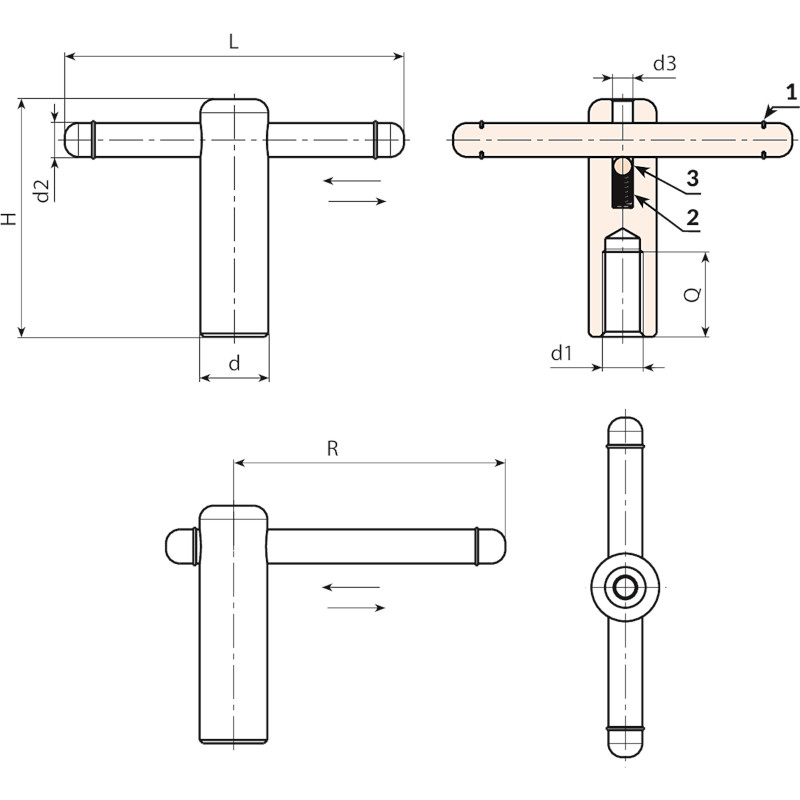

    (1) Knebel mit Halteringen aus brüniertem Stahl (UNI 7434 Typ H).
    (2) Feder aus verzinktem Stahl.
    (3) Kugel aus verzinktem Stahl 7/32.

    Griff:
    Beweglicher Knebel mit seitlicher Sicherung

    Loch:
    Innengewinde (Gewindetoleranz 6H).

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen kann das Innengewinde d1 nach Kundenvorgabe gefertigt werden.
    Auf Anfrage und ab bestimmten Abnahmemengen können die Knebelmuttern mit anderen Oberflächenbehandlungen hergestellt werden.

Alternativprodukte
Codice Art. d L H R d2 d3 d16H Q
W700085.0001 W700085.VM10 18 85 62 71 8 6 M10 25 143
W700105.0001 W700105.VM12 20 105 72 86.5 10 6 M12 30 207
W700125.0001 W700125.VM16 24 125 87 104,5 12 6 M16 40 328
W700145.0001 W700145.VM20 30 145 97 121 16 6 M20 45 570
