M145

Drehbare Ballengriffe

DREHBARER ZYLINDERGRIFF MIT RINGMUTTER

Ausf. 13V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    M145:
    Drehbarer Gewindebolzen aus verzinktem Stahl, mit Ringmutter als Schlüsselaufnahme und drehbarer Feder aus harmonischem Stahl (Gewindetoleranz 6g).
    M145CIN:
    Drehbarer Gewindebolzen aus Edelstahl (AISI 303), mit Ringmutter als Schlüsselaufnahme und drehbarer Feder aus Edelstahl (AISI 302) (Gewindetoleranz 6g).

    Weitere Möglichkeiten:
    Individuelle Farben möglich, siehe Farbtabelle [S.TitoloTabellaColori.

Alternativprodukte

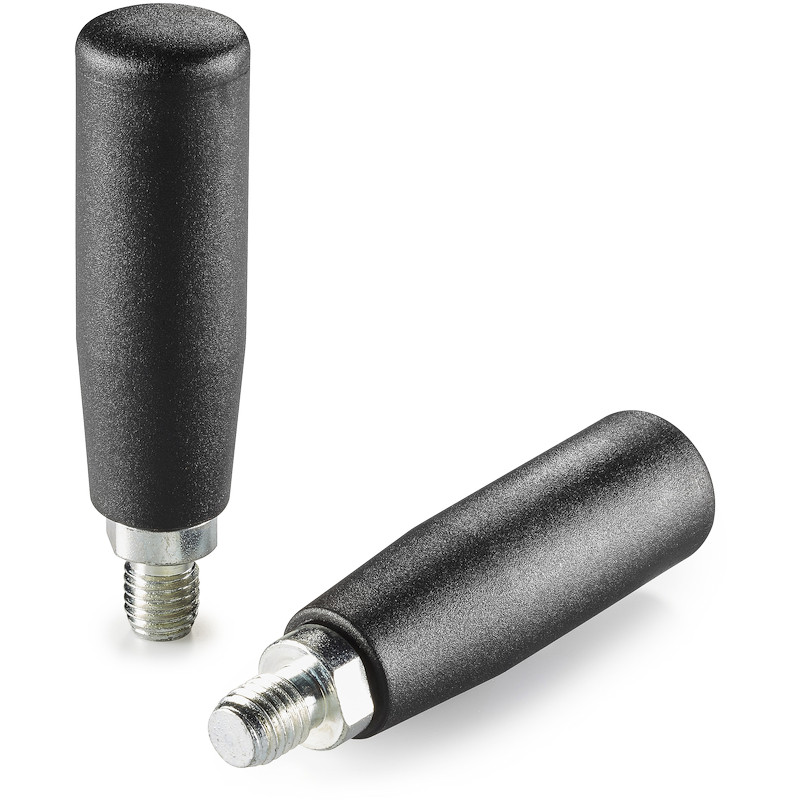

Ausführung M145: mit Einsätzen aus verzinktem Stahl.

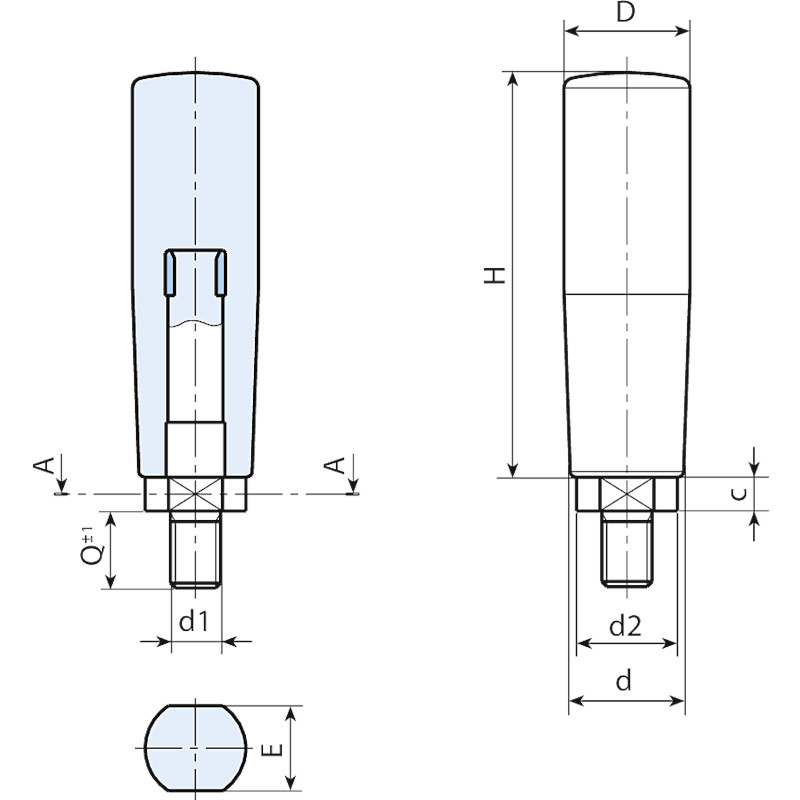

Codice art. H D d d2 c E d16g Q
M14550.0001 M14550.TM06X1201 50,5 20 15 12 5 10 M6 12 32
M14560.0001 M14560.TM08X1501 60,5 23,5 18 14 7 13 M8 15 74
M14570.0001 M14570.TM08X1501 70 25 18,5 14 7 13 M8 15 82
M14570.0003 M14570.TM10X1501 70 25 18,5 14 7 13 M10 15 86
M14580.0001 M14580.TM10X1501 79 26 21,5 18 6,5 16 M10 15 92
M14580.0003 M14580.TM12X1501 79 26 21,5 18 6,5 16 M12 15 96
M14590.0001 M14590.TM10X1501 89,5 28 23,5 18 6,5 16 M10 15 104
M14590.0003 M14590.TM12X1501 89,5 28 23,5 18 6,5 16 M12 15 108

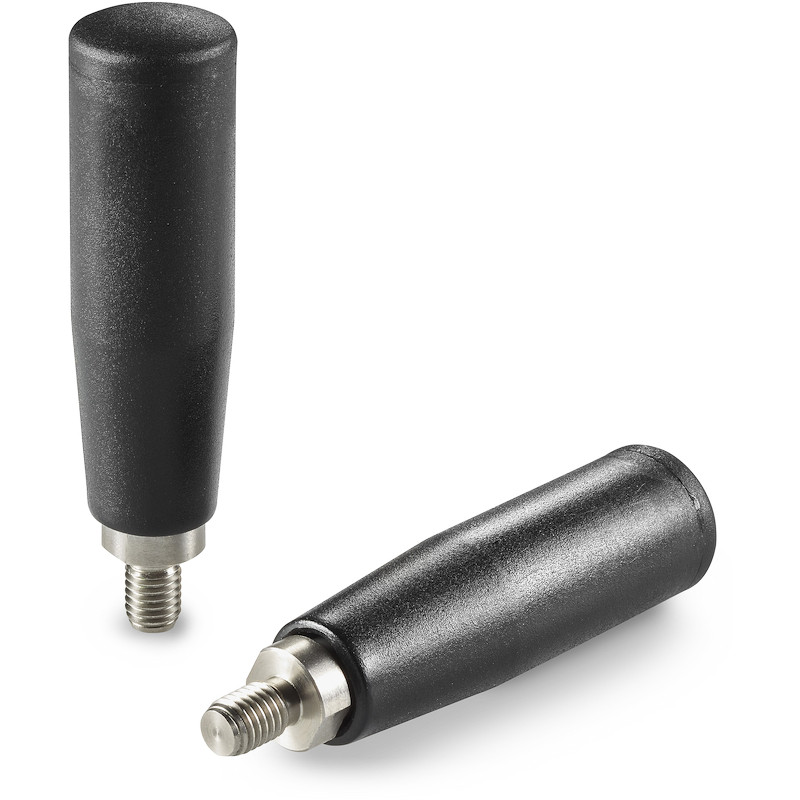

Ausführung M145CIN: mit Einsätzen aus Edelstahl (AISI 303).
Codice art. H D d d2 c E d16g Q
M14550.0002 M14550.TM06X1201CIN 50,5 20 15 12 5 10 M6 12 32
M14560.0002 M14560.TM08X1501CIN 60,5 23,5 18 14 7 13 M8 15 74
M14570.0002 M14570.TM08X1501CIN 70 25 18,5 14 7 13 M8 15 82
M14570.0004 M14570.TM10X1501CIN 70 25 18,5 14 7 13 M10 15 86
M14580.0002 M14580.TM10X1501CIN 79 26 21,5 18 6,5 16 M10 15 92
M14580.0004 M14580.TM12X1501CIN 79 26 21,5 18 6,5 16 M12 15 96
M14590.0002 M14590.TM10X1501CIN 89,5 28 23,5 18 6,5 16 M10 15 104
M14590.0004 M14590.TM12X1501CIN 89,5 28 23,5 18 6,5 16 M12 15 108
