12

L751

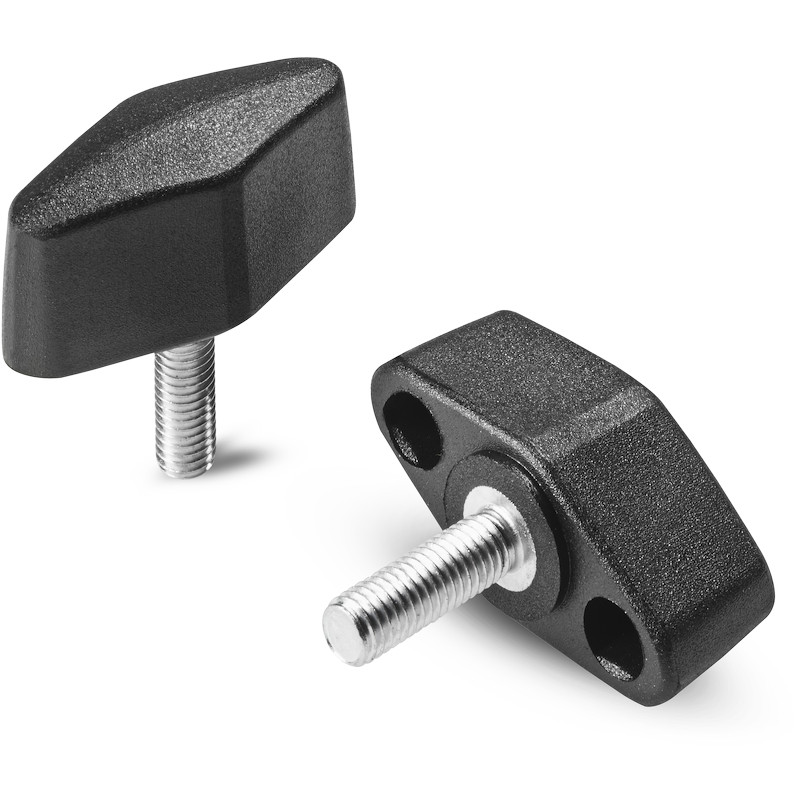

Standard-Flügelgriffe

FLÜGELSCHRAUBE

Ausf. 12V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    L751:
    Gewindestiftschraube aus verzinktem Stahl (Gewindetoleranz 6g).
    L751CIN:
    Gewindebolzen aus Edelstahl (AISI 303) (Gewindetoleranz 6g).

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
    Kundenspezifische Materialien der Einsätze.
    Auf Anfrage und ab bestimmten Abnahmemengen sind die Farben (Achtung: reduziertes Spektrum) aus der Farbtabelle erhältlich [S.TitoloTabellaColori.

Alternativprodukte
Ausführung L751: mit Gewindebolzen aus verzinktem Stahl.

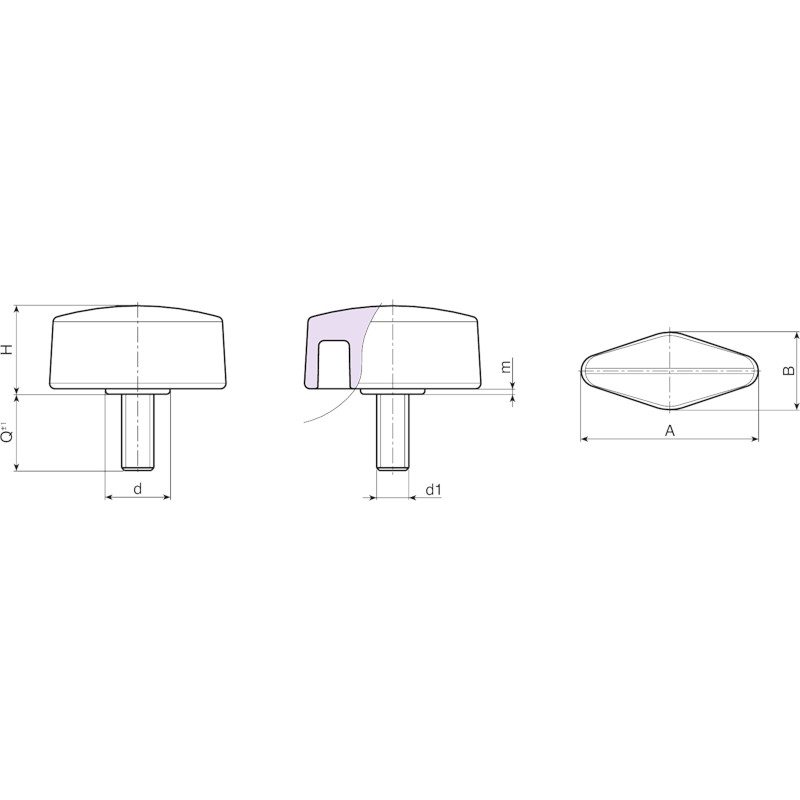

Codice Art. A B H m d LM d16g Q 3D
L75132.0006 L75132.TM05X1601 33 15 16.5 1 12 60 M5 16 8
L75132.0009 L75132.TM05X2501 33 15 16.5 1 12 60 M5 25 9
L75132.0011 L75132.TM05X3001 33 15 16.5 1 12 60 M5 30 11
L75132.0012 L75132.TM05X4001 33 15 16.5 1 12 60 M5 40 15
L75132.0017 L75132.TM06X1001 33 15 16.5 1 12 60 M6 10 9
L75132.0021 L75132.TM06X1601 33 15 16.5 1 12 60 M6 16 11
L75132.0029 L75132.TM06X2001 33 15 16.5 1 12 60 M6 20 12
L75132.0033 L75132.TM06X2501 33 15 16.5 1 12 60 M6 25 12
L75132.0036 L75132.TM06X3001 33 15 16.5 1 12 60 M6 30 12,5
L75132.0040 L75132.TM06X4001 33 15 16.5 1 12 60 M6 40 15,5
L75132.0047 L75132.TM08X1001 33 15 16.5 1 12 60 M8 10 13,5
L75132.0055 L75132.TM08X1601 33 15 16.5 1 12 60 M8 16 14,5
L75132.0061 L75132.TM08X2001 33 15 16.5 1 12 60 M8 20 16
L75132.0064 L75132.TM08X2501 33 15 16.5 1 12 60 M8 25 17,5
L75132.0067 L75132.TM08X3001 33 15 16.5 1 12 60 M8 30 19
L75132.0071 L75132.TM08X4001 33 15 16.5 1 12 60 M8 40 22
L75148.0001 L75148.TM06X1001 48 15 16 1 12.5 70 M6 10 13
L75148.0002 L75148.TM06X1601 48 15 16 1 12.5 70 M6 16 15
L75148.0003 L75148.TM06X2001 48 15 16 1 12.5 70 M6 20 16
L75148.0014 L75148.TM08X1601 48 15 16 1 12.5 70 M8 16 18
L75148.0016 L75148.TM08X2001 48 15 16 1 12.5 70 M8 20 20
L75148.0020 L75148.TM08X2501 48 15 16 1 12.5 70 M8 25 21,5
L75148.0021 L75148.TM08X3001 48 15 16 1 12.5 70 M8 30 23
L75148.0023 L75148.TM08X4001 48 15 16 1 12.5 70 M8 40 27

Sonderlängen von Stiften auf Anfrage bei einer Mindestbestellmenge von 150 Stück.
LM = Durch Formen herstellbare Höchstlänge.

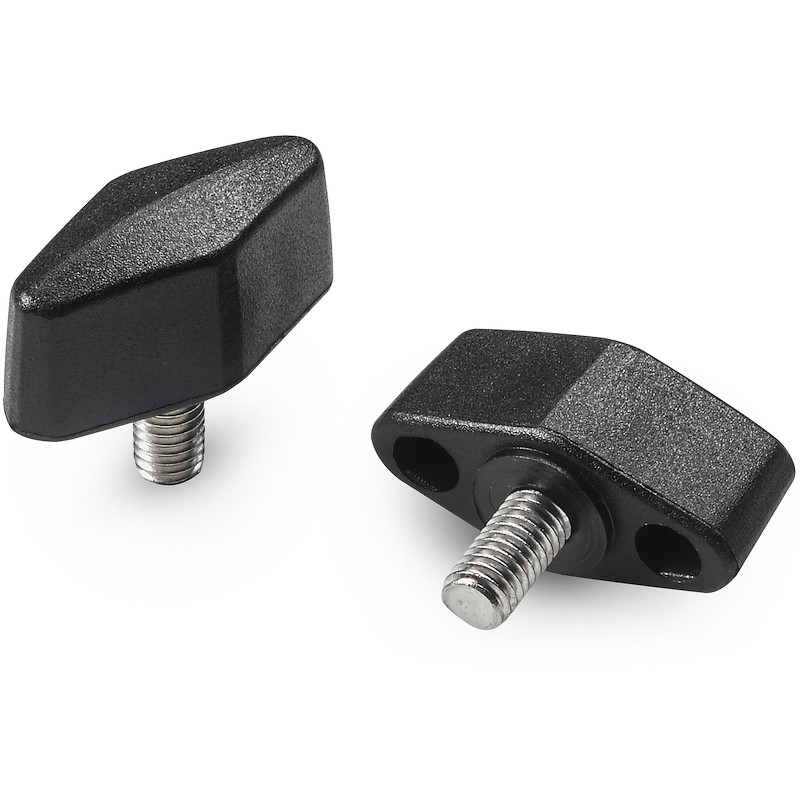

Ausführung L751 CIN: Einsatz aus Edelstahl (AISI 303).
Codice Art. A B H m d LM d16g Q 3D
L75132.0018 L75132.TM06X1101CIN 33 15 16.5 1 12 60 M6 11 11
L75132.0022 L75132.TM06X1601CIN 33 15 16.5 1 12 60 M6 16 13
L75132.0037 L75132.TM06X3001CIN 33 15 16.5 1 12 60 M6 30 17
L75132.0057 L75132.TM08X1601CIN 33 15 16.5 1 12 60 M8 16 15

Sonderlängen von Stiften auf Anfrage bei einer Mindestbestellmenge von 250 Stück.
LM = Durch Formen herstellbare Höchstlänge.
