11

K617

Zählerblöcke und Zubehör

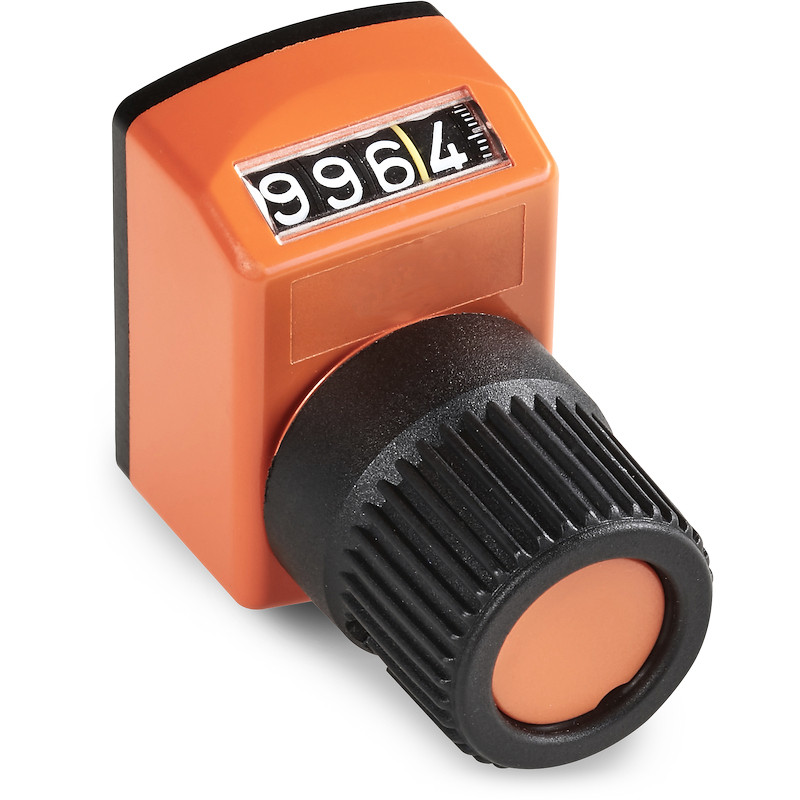

STELLUNGSANZEIGER, 4-STELLIG, MIT DREHKNOPF

Ausf. 11V01-0124

(1) Drehknopf:
Glasfaserverstärktes Polyamid (PA6+GF). Öl- und fettbeständig.

(1-4) Matt.
(5) Glatt.

  • Technische Eigenschaften

    Material:
    (1) Drehknopf:
    Glasfaserverstärktes Polyamid (PA6+GF). Öl- und fettbeständig.
    (5) Gehäuse
    Polyamid und PMMA.
    Wellenaufnahme:
    Automatenstahl.
    (2-3) Gewindestift zur Befestigung:
    Stahl C40.

    Oberfläche:
    (1-4) Matt.
    (5) Glatt.

    Farbe:
    (1) Drehknopf:
    Schwarz (RAL 9011 Code 01).
    (5) Gehäuse
    Schwarz (RAL 9011 Code 01).
    Orange (RAL 2004 Code 02).
    Grau (RAL 7035 cod. 13).
    (2-3) Gewindestift zur Befestigung:
    Brüniert.
    Wellenaufnahme:
    Brüniert.
    (4) Abdeckung:
    Schwarz (RAL 9011 Code 01).
    Orange (RAL 2004 Code 02).
    Grau (RAL 7035 cod. 13).

    Befestigungsmöglichkeit:
    (2) Gewindestift DIN 914 zur Fixierung der Buchse des Stellungsanzeigers an der Welle der Anwendung.
    (2) Gewindestift DIN 914 zur Fixierung des Drehknopfs an der Welle der Anwendung.
    ACHTUNG:
    Gehäuse und Drehknopf werden nacheinander montiert. Zunächst wird der Anzeiger mithilfe vom Stift (2) an der Welle fixiert, danach wird der Drehknopf mit Stift (3) befestigt.

    Einsatz:
    Hülse mit Durchgangsbohrung aus verzinktem Stahl (Toleranz H10).

    Eigenschaften des Stellungsanzeigers:
    Für die technischen Eigenschaften des Stellungsanzeigers siehe Artikel K610 [S.FAM_K610.

    Weitere Möglichkeiten
    Keine.

  • Zubehör

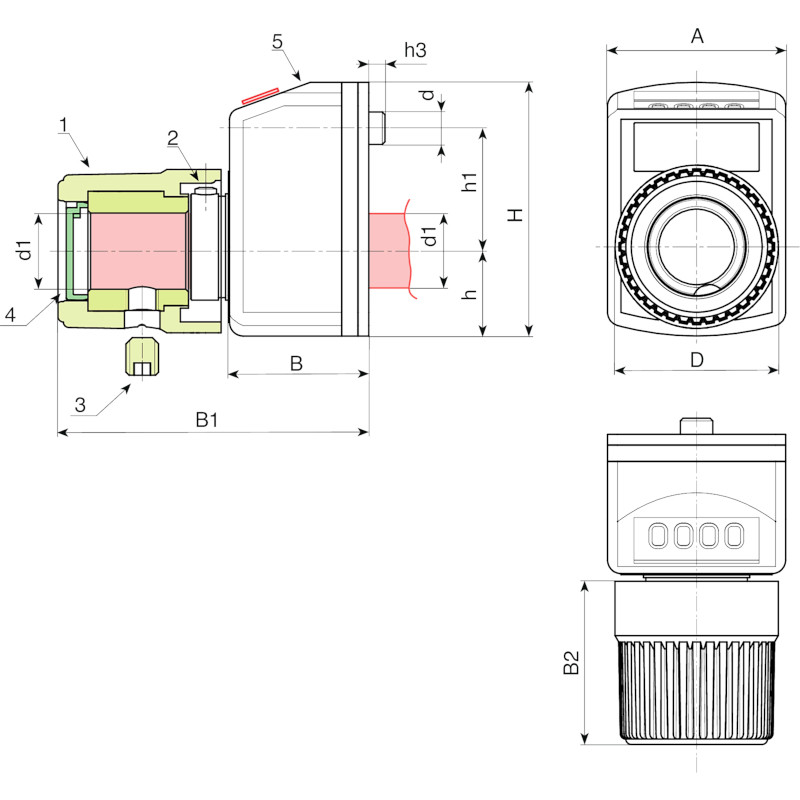

Codice art. A H B B1 B2 h h1 h3 D d d1H10
- ART_K617047.TD140102.......... 33 47 24 55 32 16,5 22 5 30 6 14 130
