23

Y706

Кольца зажимные

DIN 705 - КОЛЬЦО УСТАНОВОЧНОЕ СТАЛЬНОЕ СО СТАЛЬНЫМ УСТАНОВОЧНЫМ ВИНТОМ DIN 914

Верс. 23V01-0124

Y706:
Стандартная сталь.

Гладк. выточен.

  • Технические характеристики

    Материалы:
    Y706:
    Стандартная сталь.
    Y706PIN:
    Нержавеющая сталь (AISI 303).

    Поверхность:
    Гладк. выточен.

    Цвет:
    Y706:
    Воронение.
    Y706PIN:
    Натуральн.

    Установочный винт:
    Установочный винт с шестиугольным гнездом DIN 914.
    Внимание:

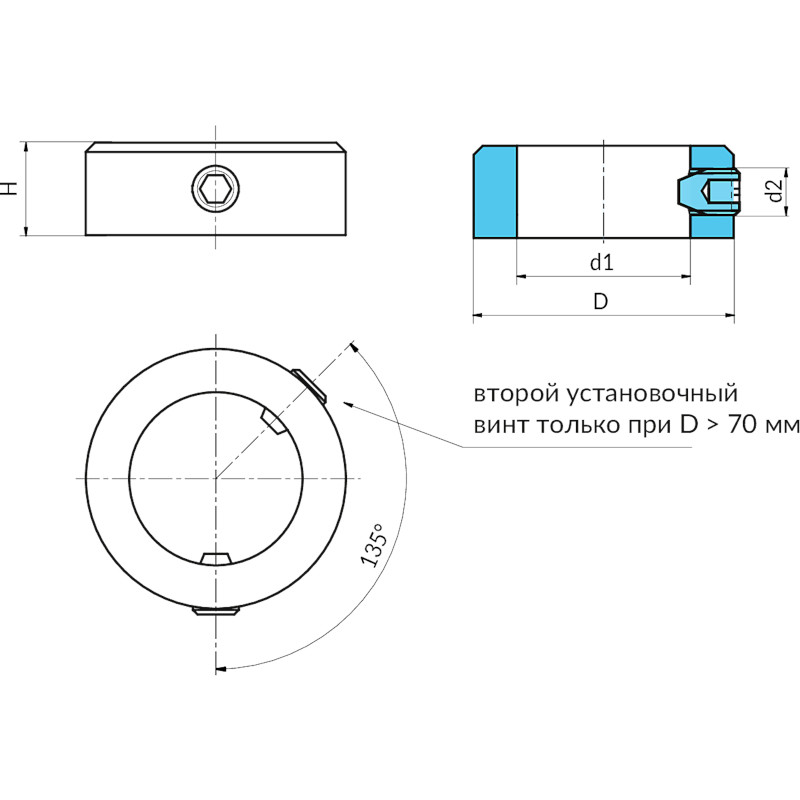

    Второй винт добавляется при диаметре, равном или большем D=>70 мм.

    Специальные запросы:
    Нет.

Альтернативные изделия
Версия Y706: из вороненой стали
Codice Art. Dh13 Hjs14 d2 d1H8
Y706007.0002 Y706007.VBD003 7 5 M2 3 1,2
Y706008.0002 Y706008.VBD004 8 5 M2,5 4 1,4
Y706010.0002 Y706010.VBD005 10 6 M3 5 2,7
Y706012.0003 Y706012.VBD006 12 8 M4 6 5
Y706012.0004 Y706012.VBD007 12 8 M4 7 5
Y706016.0002 Y706016.VBD008 16 8 M4 8 9
Y706018.0002 Y706018.VBD009 18 10 M5 9 14,5
Y706020.0003 Y706020.VBD010 20 10 M5 10 18
Y706020.0005 Y706020.VBD011 20 10 M5 11 16,5
Y706022.0002 Y706022.VBD012 22 12 M6 12 24
Y706025.0003 Y706025.VBD014 25 12 M6 14 30,5
Y706025.0004 Y706025.VBD015 25 12 M6 15 28
Y706028.0002 Y706028.VBD016 28 12 M6 16 37
Y706032.0003 Y706032.VBD018 32 14 M6 18 58
Y706032.0004 Y706032.VBD020 32 14 M6 20 52
Y706040.0004 Y706040.VBD024 40 16 M8 24 98
Y706040.0005 Y706040.VBD025 40 16 M8 25 94
Y706040.0007 Y706040.VBD026 40 16 M8 26 86,5
Y706045.0003 Y706045.VBD028 45 16 M8 28 120
Y706045.0004 Y706045.VBD030 45 16 M8 30 107
Y706050.0002 Y706050.VBD032 50 16 M8 32 142
Y706056.0004 Y706056.VBD035 56 16 M8 35 184
Y706056.0005 Y706056.VBD036 56 16 M8 36 177
Y706056.0006 Y706056.VBD038 56 16 M8 38 163
Y706063.0003 Y706063.VBD040 63 18 M10 40 256
Y706063.0004 Y706063.VBD042 63 18 M10 42 240
Y706070.0003 Y706070.VBD045 70 18 M10 45 313
Y706070.0004 Y706070.VBD048 70 18 M10 48 313
Y706080.0005 Y706080.VBD050 80 18 M10 50 424
Y706080.0006 Y706080.VBD052 80 18 M10 52 401
Y706080.0007 Y706080.VBD055 80 18 M10 55 367
Y706080.0008 Y706080.VBD056 80 18 M10 56 362
Y706090.0004 Y706090.VBD058 90 20 M10 58 572
Y706090.0005 Y706090.VBD060 90 20 M10 60 555
Y706090.0006 Y706090.VBD063 90 20 M10 63 498
Y706100.0004 Y706100.VBD065 100 20 M10 65 702
Y706100.0005 Y706100.VBD068 100 20 M10 68 702
Y706100.0006 Y706100.VBD070 100 20 M10 70 615
Y706110.0004 Y706110.VBD072 110 22 M12 72 938
Y706110.0005 Y706110.VBD075 110 22 M12 75 878
Y706110.0006 Y706110.VBD080 110 22 M12 80 773
Y706125.0003 Y706125.VBD085 125 22 M12 85 1139
Y706125.0004 Y706125.VBD090 125 22 M12 90 1021
Y706140.0002 Y706140.VBD100 140 25 M12 100 1480
Версия Y706 PIN - из нержавеющей стали (AISI 303)
Codice Art. Dh13 Hjs14 d2 d1H8
Y706007.0001 Y706007.IND003PIN 7 5 M2 3 1,2
Y706008.0001 Y706008.IND004PIN 8 5 M2,5 4 1,4
Y706010.0001 Y706010.IND005PIN 10 6 M3 5 2,7
Y706012.0002 Y706012.IND007PIN 12 8 M4 7 5
Y706016.0001 Y706016.IND008PIN 16 8 M4 8 9
Y706018.0001 Y706018.IND009PIN 18 10 M5 9 14,5
Y706020.0001 Y706020.IND010PIN 20 10 M5 10 18
Y706020.0002 Y706020.IND011PIN 20 10 M5 11 16,5
Y706022.0001 Y706022.IND012PIN 22 12 M6 12 24
Y706025.0001 Y706025.IND014PIN 25 12 M6 14 30,5
Y706025.0002 Y706025.IND015PIN 25 12 M6 15 28
Y706028.0001 Y706028.IND016PIN 28 12 M6 16 37
Y706032.0001 Y706032.IND018PIN 32 14 M6 18 58
Y705032.0002 Y705032.IND020PIN 32 14 M6 20 52
Y706040.0001 Y706040.IND024PIN 40 16 M8 24 98
Y706040.0002 Y706040.IND025PIN 40 16 M8 25 94
Y706040.0003 Y706040.IND026PIN 40 16 M8 26 86,5
Y706045.0001 Y706045.IND028PIN 45 16 M8 28 120
Y706045.0002 Y706045.IND030PIN 45 16 M8 30 107
Y706050.0001 Y706050.IND032PIN 50 16 M8 32 142
Y706056.0001 Y706056.IND035PIN 56 16 M8 35 184
Y706056.0002 Y706056.IND036PIN 56 16 M8 36 177
Y706056.0003 Y706056.IND038PIN 56 16 M8 38 163
Y706063.0001 Y706063.IND040PIN 63 18 M10 40 256
Y706063.0002 Y706063.IND042PIN 63 18 M10 42 240
Y706070.0001 Y706070.IND045PIN 70 18 M10 45 313
Y706070.0002 Y706070.IND048PIN 70 18 M10 48 313
Y706080.0001 Y706080.IND050PIN 80 18 M10 50 424
Y706080.0002 Y706080.IND052PIN 80 18 M10 52 401
Y706080.0003 Y706080.IND055PIN 80 18 M10 55 367
Y706080.0004 Y706080.IND056PIN 80 18 M10 56 362
Y706090.0001 Y706090.IND058PIN 90 20 M10 58 572
Y706090.0002 Y706090.IND060PIN 90 20 M10 60 555
Y706090.0003 Y706090.IND063PIN 90 20 M10 63 498
Y706100.0001 Y706100.IND065PIN 100 20 M10 65 702
Y706100.0002 Y706100.IND068PIN 100 20 M10 68 702
Y706100.0003 Y706100.IND070PIN 100 20 M10 70 615
Y706110.0001 Y706110.IND072PIN 110 22 M12 72 938
Y706110.0002 Y706110.IND075PIN 110 22 M12 75 878
Y706110.0003 Y706110.IND080PIN 110 22 M12 80 773
Y706125.0001 Y706125.IND085PIN 125 22 M12 85 1139
Y706125.0002 Y706125.IND090PIN 125 22 M12 90 1021
Y706140.0001 Y706140.IND100PIN 140 25 M12 100 1480
