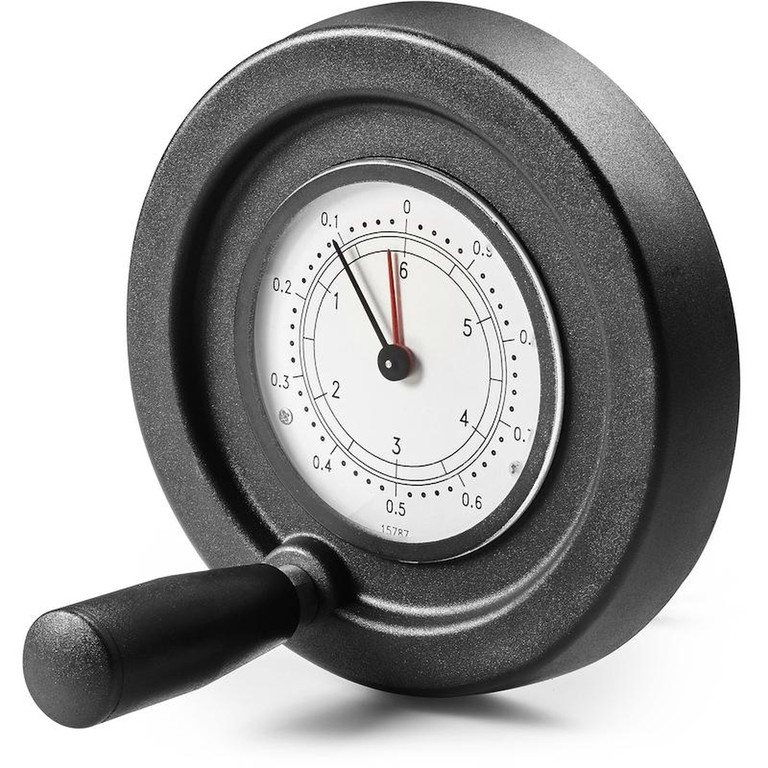

МАХОВИК УПРАВЛЕНИЯ ПОЛНОТЕЛЫЙ С ГНЕЗДОМ ДЛЯ ИНДИКАТОРА И ПОВОРОТНОЙ РУКОЯТКОЙ M145

11

K907


Volantini di manovra con sede per indicatore gravitazionale

    Материалы:

    Усиленный и стабилизированный полиамид.

    Устойчивость к маслам и жирам.

    Поверхность:

    Сатинирован.

    Цвет:

    Черный (RAL 9011).

    Вставка:

    Втулка с гладким сквозным отверстием из оцинкованной стали (допуск отверстия H10).

    Боковая вставка:

    Латунная втулка со сквозным резьбовым отверстием.

    Боковая рукоятка:

    Поворотная рукоятка арт. M145.

    Устанавливаемый индикатор:

    Встраиваются гравитационные индикаторы серии K650 или K660. Индикатор используется только в вертикальном положении (горизонтальная ось машины). Индикатор и соответствующий установочный винт d7 приобретаются отдельно. Более подробная информация приведена на страницах артикулов K650 и K660.

    (*) С помощью адаптера KS08050.T01 можно установить индикатор K650050.

    Крепление:

    Информацию о любых системах крепления, выполнении шпоночных пазов и/или квадратных отверстий см. технических примечаниях, прилагаемых к каталогу.

    Специальные Запросы:

    По запросу при минимальном заказе 50 штук вставки могут поставляться с отверстием d1 с допуском H7 и вороненой отделкой.

    По запросу, при наличии объемов, вставки могут изготавливаться с отверстием d1 согласно чертежа.

    По запросу, при наличии объемов, вставки могут изготавливаться из другого материала/с другим покрытием.

    Индикатор заказывается отдельно

    По запросу, при наличии объемов, гнездо индикатора может быть изменено.

    Соответствие диаметров/индикаторов

    d5=50 --> K650050

    d5=80 --> K650080 или K660080

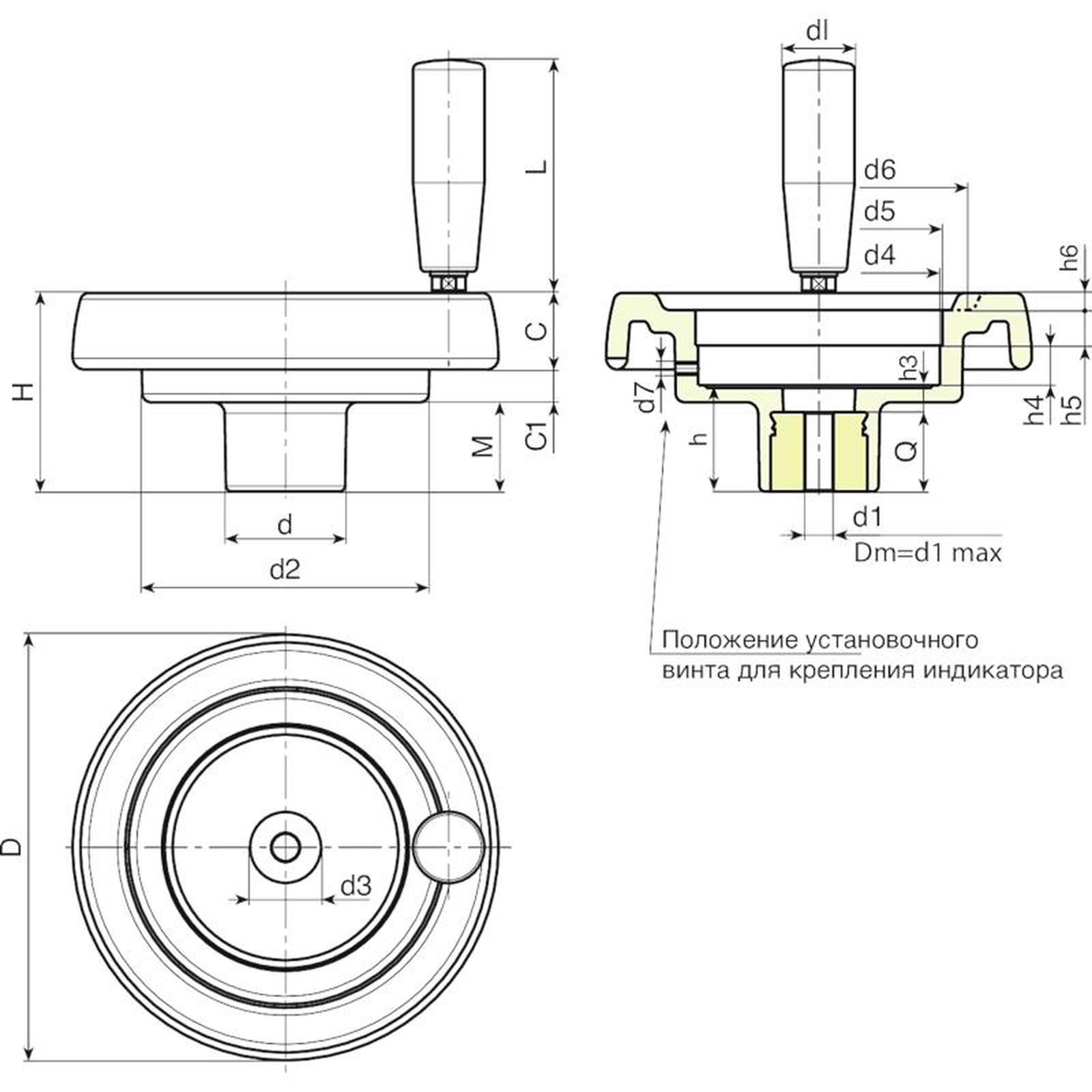

    Технический паспорт
    Код арт. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q Вес (г)
    K907087.0001 K907087.T050P5.801P 86 53 32 62 21 17 15 20 50.8 50 63 M6 26.5 6.5 11.5 12 3 20 55 12 5.8 20 187
    K907100.0002 K907100.T050P6.801P 99 55.5 32 63 23.5 20.5 11.5 20 50.8 50 68 M6 29 9 11.5 12 3.5 20 55 12 6.8 20 205
    K907130.0001 K907130.T080P6.801P 130 65.5 42 98 28.5 23,5 13,5 29 85,2 80* 90 M6 34 10 13.5 12.5 5 23 66 20 6.8 24 424
    K907150.0001 K907150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85,2 80* 106 M6 37 9 13.5 12.5 6.5 25 76 20 6.8 28 516
    K907175.0001 K907175.T080P6.801P 174 73 41 114 30 31,5 11.5 26 85,2 80* 126 M6 39 11 13,5 12,5 8 25 87 20 6.8 28 745
    K907200.0001 K907200.T080P6.801P 201 71 46 136 24,5 32 14,5 30 85,2 80* 145 M6 35 12 13.6 12.5 10 27 87 22 6.8 23 900
    Внимание: При минимальном заказе 50 штук диаметр d1 может изготавливаться под заказ (допуск оцинкованного отверстия – H10, вороненого – H7).
    Dm = Восстановительный максимальный диаметр, который можно получить (расширение).
