03

C980

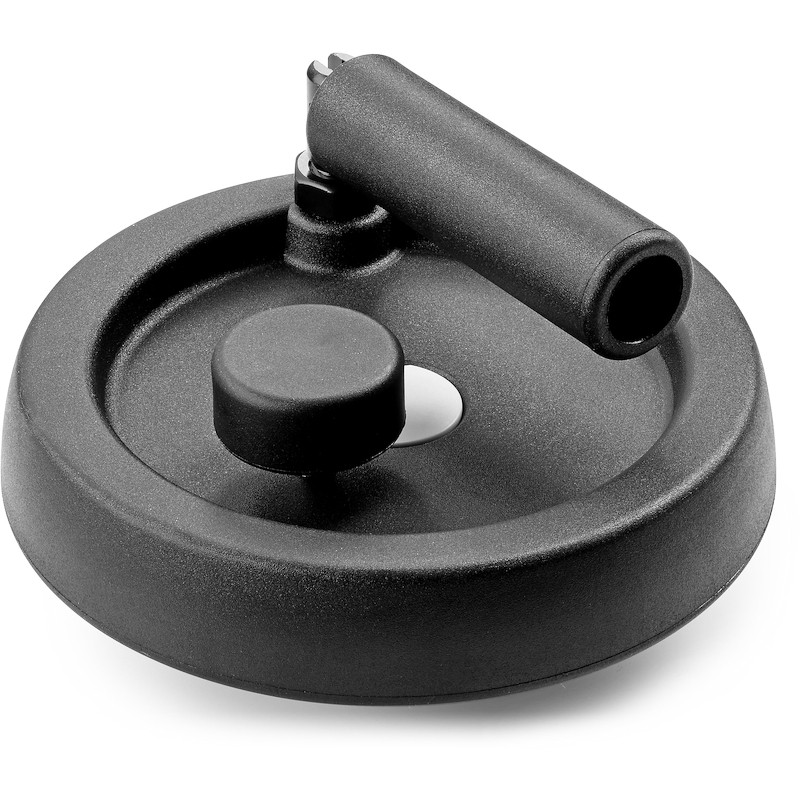

Volantes com punho rebatível

VOLANTE DE MANOBRA MACIÇO COM PUNHO ROTATIVO / REBATÍVEL E MANÍPULO DE APERTO

Ver. 03V01-0124

Poliamida reforçada e estabilizada.
Resistente a óleos e massas lubrificantes.

Acetinada.

  • Características técnicas

    Materiais:
    Poliamida reforçada e estabilizada.
    Resistente a óleos e massas lubrificantes.

    Superfície:
    Acetinada.

    Cor do volante e do punho:
    Preto (RAL 9011).

    Tampão central:
    Poliamida cinzenta (RAL 7035 cód. 13).

    Inserção principal:
    Casquilho com furo liso passante em aço zincado (tolerância de furo H10).

    Inserção lateral:
    Casquilho com furo roscado passante em latão.

    Punho lateral:
    Punho rotativo e rebatível art. M136 [pág.FAM_M136-Codice.

    Manípulo de aperto:
    Man. cilíndrico preto Ral 9011 art. G793-36 (Ø 100 art. G732-25) com parafuso prisioneiro roscado [pág.FAM_G793-Codice. Atenção: as dimensões R e Q2 do manípulo de aperto devem ser escolhidas pelo cliente conforme as dimensões da máquina na qual é aplicada o volante maciço.

    Fixação:
    Para eventuais sistemas de fixação, a realização de linguetas e/ou de furos quadrados, consultar as notas técnicas anexadas ao catálogo [pág.FAM_NT10-Codice.

    Pedidos especiais:
    A pedido e com no mínimo 50 peças, as inserções podem ser fornecidas com o furo d1 com tolerância H7 e acabamento preto do óxido. Adicionar as letras ZB ao código padrão. Exemplo: C980125.TD1201PZB.
    A pedido e por quantidade, as inserções podem ser fornecidas com o furo d1 a pedido.
    A pedido e por quantidade, as inserções podem ser fornecidas em material/revestimento diferente.

Produtos alternativos

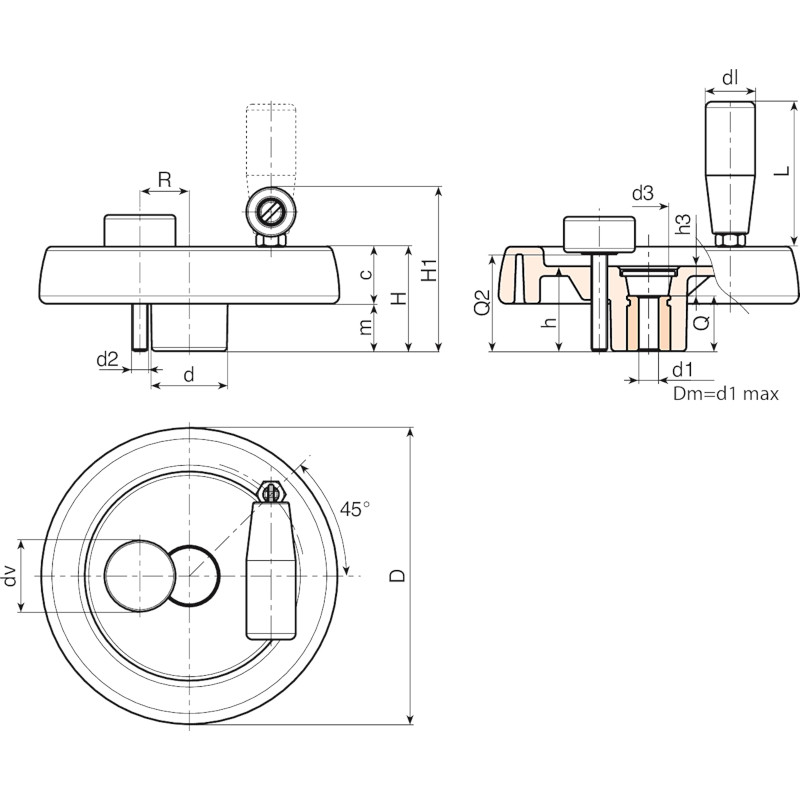

Codice Art. D H H1 h d m c d3 h3 R d2 Q2 dl L Dm d1H10 Q 3D
C980100... C980100.TP0501P... 100.5 39 63 34 30.5 18 21 16.5 10 20÷23 M6 A.R. 20 56 16 5 24 295
C980125... C980125.TP0501P... 125 44 74 37 36 20 24 26 13 23÷25 M6 A.R. 25 76 18 5 24 420
C980150... C980150.TD0801P... 150 54 89 44 38 25 29 26 12 25÷28 M8 A.R. 26 89 22 8 32 730
C980175... C980175.TD0801P... 173 57 92 47 40 25.5 31.5 26 15 26÷36 M8 A.R. 26 89 22 8 32 885
C980200... C980200.TD0801P... 204 61 94 49.5 45 26 35 26.5 13.5 28÷42 M8 A.R. 26 97 28 8 36 1100
C980250... C980250.TD0801P... 251 66,5 100 56,5 60 27,5 39 36 20,5 36÷50 M8 A.R. 26 97 28 8 36 1640

Atenção: Com no mínimo 50 peças, o diâmetro d1 pode ser produzido a pedido (tolerância do furo H10 zincado e H7 preto do óxido).
Dm = Diâmetro máximo obtido de alargamento.
dv = 36 mm (Ø 100 dv = 25 mm). A.R. = A pedido.
