10

J144

Fechaduras de 1/4 de volta M19

FECHADURA UNIVERSAL COM CHAVE QUADRADA 7 MM

Ver. 10V01-0124

(1) Corpo da fechadura M19 (estator), rotor em zamak fundido sob pressão. Chave quadrada 7 mm.
(2) Arruela elástica d. 24x1 com furo 19,4 em aço.

(1) Niquelada.
(2-5) Preta do óxido.

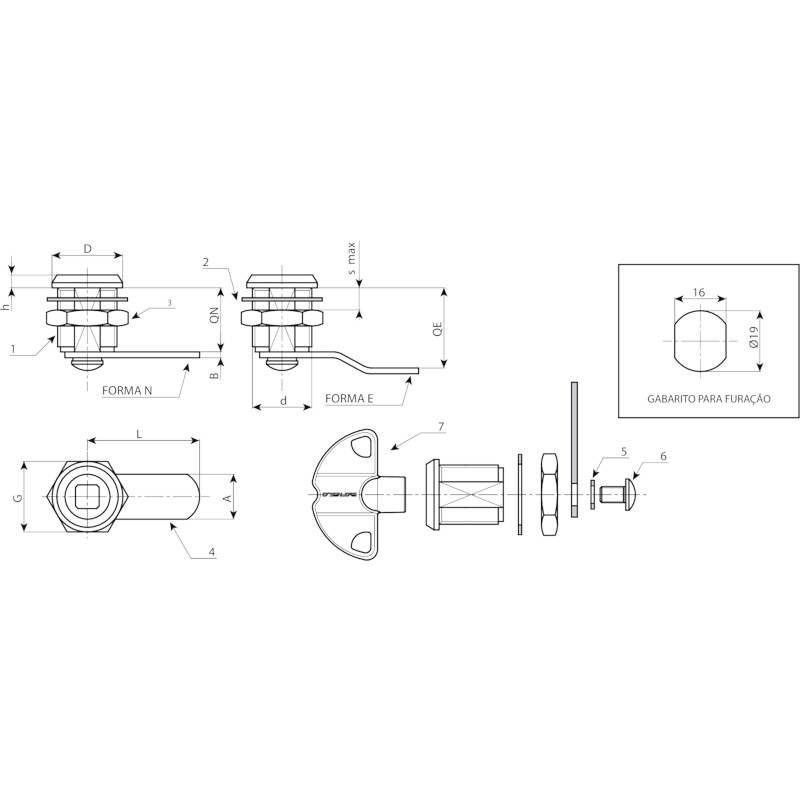

  • Características técnicas

    Materiais:
    (1) Corpo da fechadura M19 (estator), rotor em zamak fundido sob pressão. Chave quadrada 7 mm.
    (2) Arruela elástica d. 24x1 com furo 19,4 em aço.
    (3) Porca hexagonal de fixação M19x1 em aço.
    (4) Alavanca de fecho em aço. (Qn forma N reta - Qe forma E dobrada externa).
    (5) Arruela elástica d. 12x1,5 cónica em aço.
    (6) Parafuso de fixação M5x8 com cabeça abaulada e fenda phillips em aço.

    Superfície:
    (1) Niquelada.
    (2-5) Preta do óxido.
    (3-4-6) Zincagem blue standard.

    Chave (Opcional):
    (7) Chave em plástico vermelha. Art. J09050.TQ0816.
    ATENÇÃO: A chave não está incluída no fornecimento. A pedir separadamente.

    Rotação:
    90°.

    Pedidos especiais:
    Nenhum.

  • Acessórios

Produtos alternativos
Nova versão do produto
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14419.0001 J14419.Z07E00X38L 7 M19 22 38 20 0 16 22 31 4 6 2,5 - J09050.TQ0816
J14419.0002 J14419.Z07E02X38L 7 M19 22 38 20 2 16 22 31 4 6 2,5 - J09050.TQ0816
J14419.0003 J14419.Z07E05X35L 7 M19 22 35 20 5 16 22 31 4 6 2,5 - J09050.TQ0816
J14419.0004 J14419.Z07E09X35L 7 M19 22 35 20 9 16 22 31 4 6 2,5 - J09050.TQ0816
