01

A151

Alavancas fixas

ALAVANCA FIXA “EUROMODEL” COM CASQUILHO LISO

Ver. 01V01-0124

Tecnopolímero especial reforçado com fibra de vidro de elevada resistência.
Resistente a óleos e massas lubrificantes.

Acetinada.

  • Características técnicas

    Materiais:
    Tecnopolímero especial reforçado com fibra de vidro de elevada resistência.
    Resistente a óleos e massas lubrificantes.

    Superfície:
    Acetinada.

    Cor:
    Preto (RAL 9011).

    Tampão central:
    Tampão central em poliamida cinzenta (RAL 7035).

    Inserções:
    Casquilho com furo liso passante em aço zincado (tolerância de furo H10).

    Cores alternativas para o tampão:
    Alaranjado (RAL 2004 cód. 02).
    Azul (RAL 5015 cód. 07).
    Amarelo (RAL 1021 cód. 10).
    Vermelho (RAL 3000 cód. 16).
    Verde (RAL 6024 cód. 17).
    Preto (RAL 9011 cód. 01).

    Pedidos especiais:
    A pedido, esferas e molas de fixação (aço zincado).
    A pedido e por quantidade, as inserções podem ser fornecidas com o diâmetro d1 a pedido.
    A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
    A pedido e por quantidade, as inserções podem ser fornecidas com revestimento diferente.
    A pedido e por quantidade, cores conforme a tabela de cores [pág.TitoloTabellaColori.

Produtos alternativos

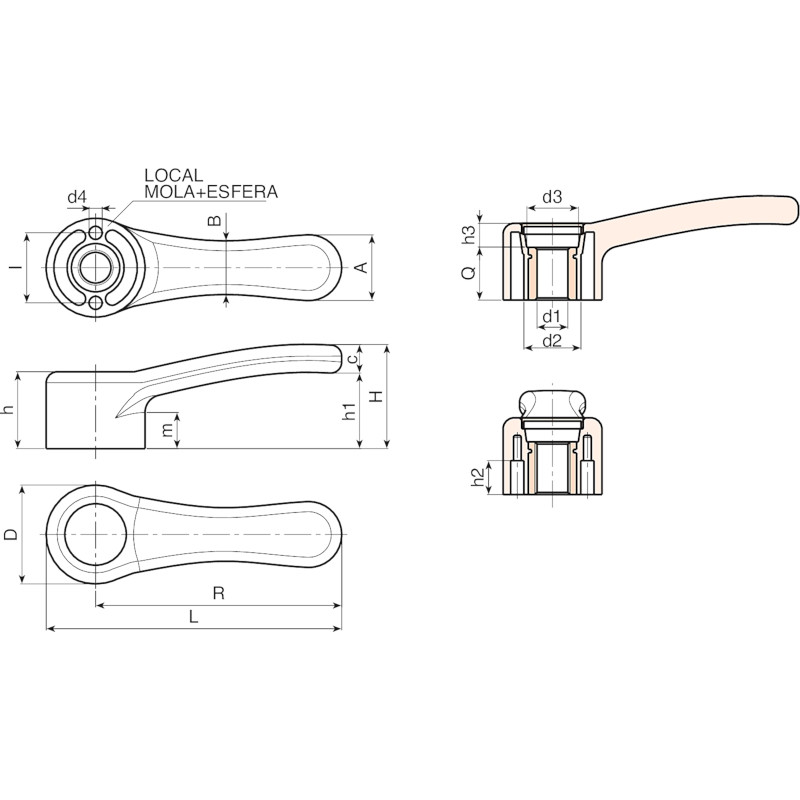

Codice Art. L R D H h h1 h2 h3 m I A B c d2 d3 d4 dm d1H10 Q
A151068.0001 A151068.TD0501 84.5 68 33 37 25 27 11.5 9 12 24 20 17 10 20 16 4 10 5 16 45
A151068.0009 A151068.TD1001 84.5 68 33 37 25 27 11.5 9 12 24 20 17 10 20 16 4 10 10 16 44
A151086.0001 A151086.TD0501 104 86 36 40 28 29 14 12 13 26 24 19 11 22 18 5 12 5 16 65
A151086.0003 A151086.TD0801 104 86 36 40 28 29 14 12 13 26 24 19 11 22 18 5 12 8 16 63
A151086.0006 A151086.TD1001 104 86 36 40 28 29 14 12 13 26 24 19 11 22 18 5 12 10 16 61
A151086.0008 A151086.TD1201 104 86 36 40 28 29 14 12 13 26 24 19 11 22 18 5 12 12 16 59
A151112.0001 A151112.TD0501 134.5 112 45 47 36 35 14.5 12 16 32 30 24 13 26 23.5 6 16 5 24 128
A151112.0005 A151112.TD1201 134.5 112 45 47 36 35 14.5 12 16 32 30 24 13 26 23.5 6 16 12 24 124
A151112.0005 A151142.TD0501 169.5 142 55 52 40 36 18 13 17.5 40 37 30 16 32 28 8 20 5 27 250

Atenção: com no mínimo 100 peças, a medida d1 pode ser produzida com o diâmetro pedido em tolerância H10.
Dm = Diâmetro máximo obtido de alargamento.
