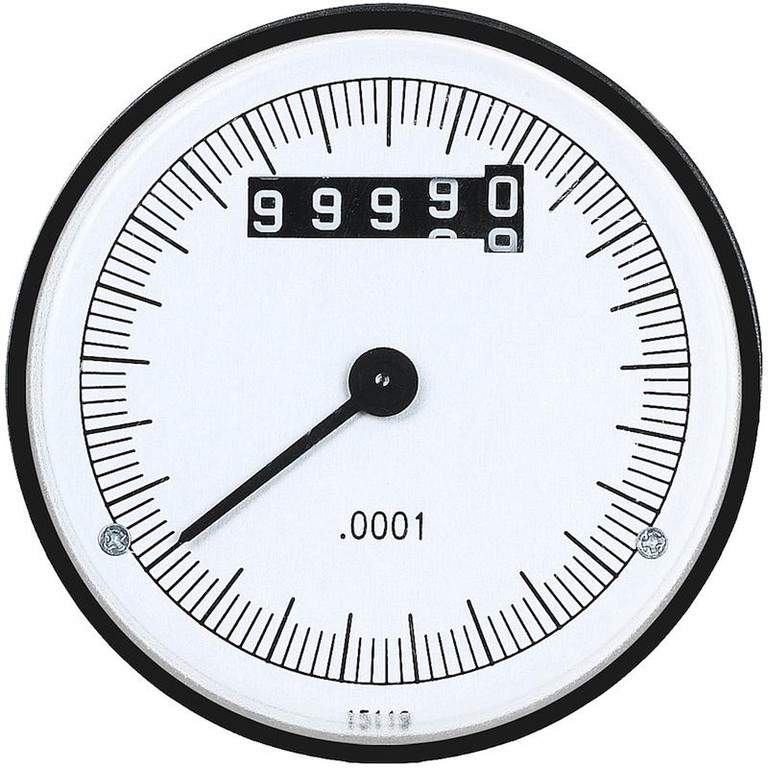

INDICADOR GRAVITACIONAL COM VISOR DIGITAL
K660
Indicatori gravitazionali ed accessori
Materiais:
Carcaça do indicador:
Poliamida reforçada com fibra de vidro. Resistente a óleos e massas lubrificantes.
Calota transparente:
Polimetilmetacrilato (PMMA).
Indicadores de números:
Poliamida.
Superfície:
Todas lisas.
Cor:
Carcaça do indicador:
Preta.
Calota:
Transparente.
Indicadores de números:
Indicador de números de fundo preto e números em branco.
Tipologia de carcaça:
Normal:
Vedada contra poeira.
Relação de redução (GR):
A relação de redução estabelece a distância a cobrir com um determinado número de rotações. Por exemplo com um único ponteiro indicador e uma relação hipotética igual a 20, o ponteiro acionado por engrenagens percorrerá os 360° da escala a cada 20 rotações do volante, ou seja, a distância total de regulação terá que entrar numa única rotação do ponteiro.
Ponto decimal (PD):
O indicador de posição também pode ser escolhido com o ponto decimal. Neste caso, tendo cinco dígitos a posição decimal está disponível da seguinte forma:
PD = 0 - nenhum decimal indicado (00000)
PD = 1 - um dígito decimal indicado (0000.0)
PD = 2 - dois dígitos decimais indicados (000.00)
PD = 3 - três dígitos decimais indicados (00.000)
PD = 4 - quatro dígitos decimais indicados (0.0000)
Sentido de rotação (SR):
O= aumento dos valores com rotação horária
A= diminuição dos valores com rotação anti-horária
Ponteiros:
O indicador pode ser fornecido com um ponteiro ou sem ponteiro:
Nenhum ponteiro (F0) 1:
Nenhum ponteiro, apenas como indicador de posição.
Um ponteiro (F1) 2:
Um ponteiro que roda com relação 1:1.
Escala graduada:
Escala graduada moldada preta. Com graduação padrão com início e fundo de escala combinado com a relação de redução escolhida. Por exemplo, com relação de redução 20, o primeiro número da escala será 0 e o último, 20. Progressão dos números horária ou anti-horária conforme o sentido de rotação escolhido.
Pedidos especiais:
A pedido e por quantidade, a calota transparente pode ser fornecida em PA6 resistente à acetona.
A pedido e por quantidade, os indicadores podem ser fornecidos abastecidos com óleo de parafina com função anticondensação ou antivibração.
A pedido e por quantidade, a escala graduada pode ser fornecida mediante desenho (como valores de escala e como inserção de logótipos ou desenhos).
A pedido e por quantidade, a escala graduada pode ser fornecida moldada em duas ou três cores.

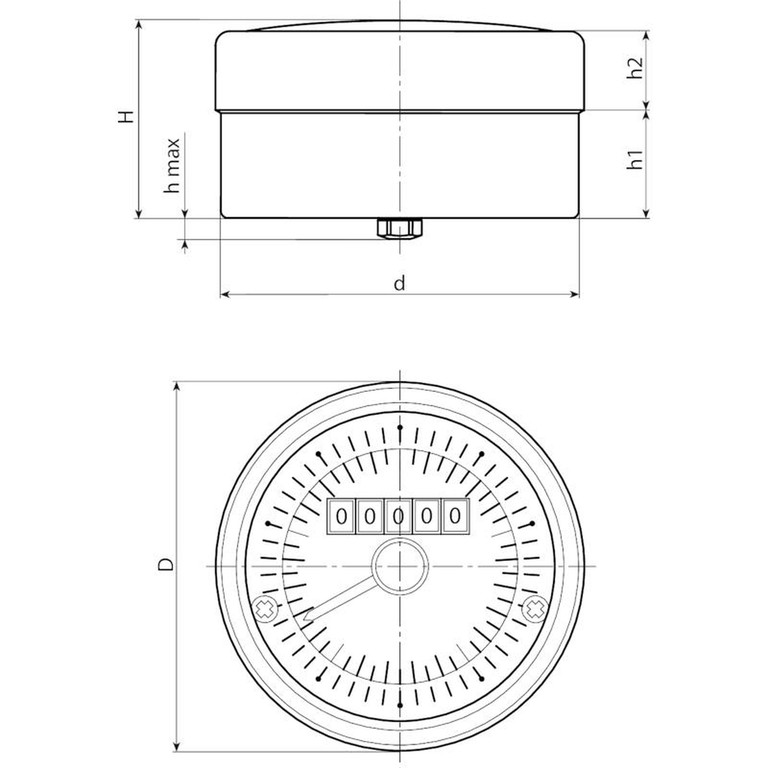

art. | D | d | H | h | h1 | h2 | GR | PD | SR | F0 | F1 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
K660080..... | 86.8 | 84.8 | 29.8 | 5 | 15.6 | 12.7 | 2-2/5-3-4-5-6-8-10-15 | 0-1-2-3-4 | O-A | 1 | 2 | 200 |
