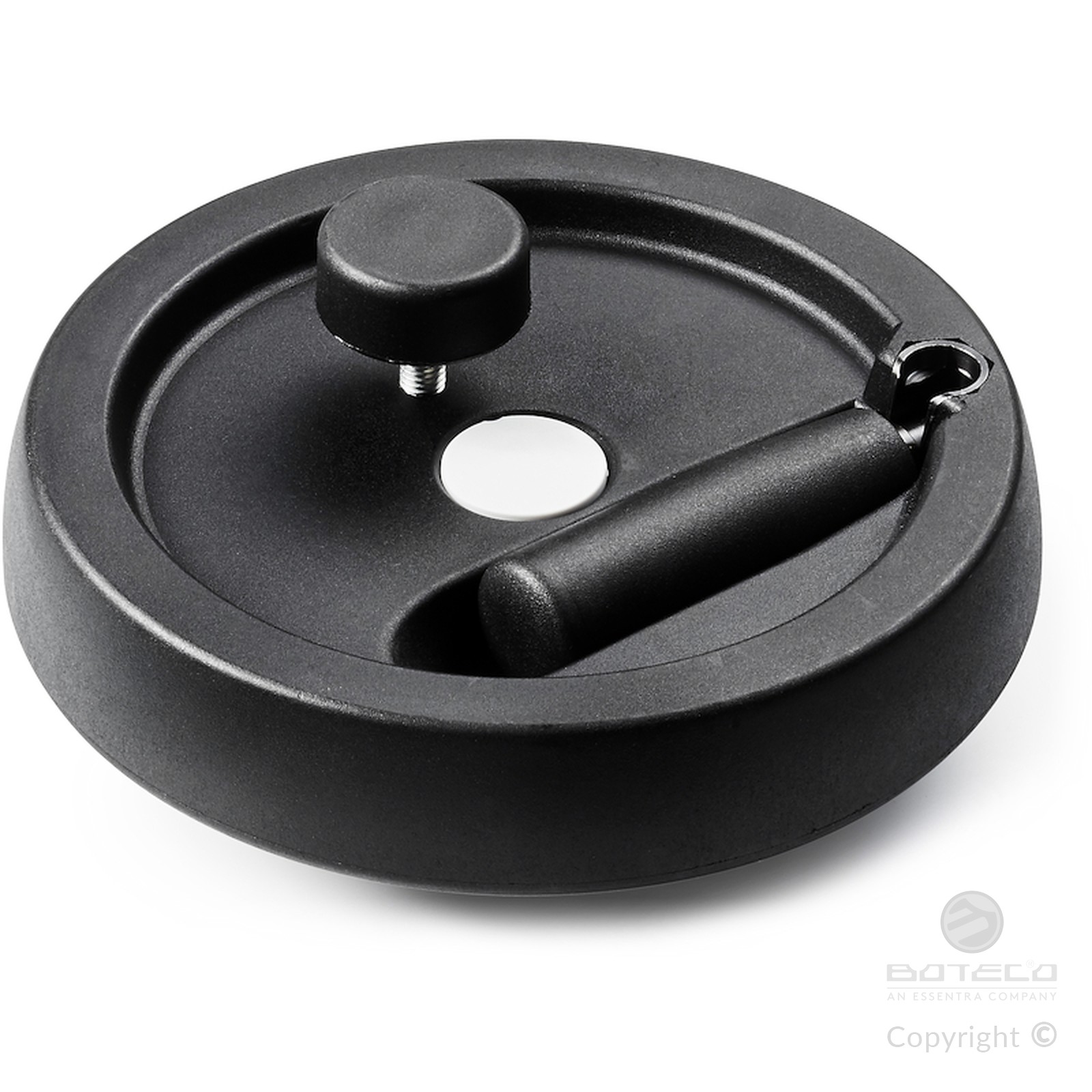

VOLANTINO DI MANOVRA PIENO CON MANICO PIEGHEVOLE A SCOMPARSA E VOLANTINO DI FISSAGGIO
C990
Volantini con manico girevole
Materiali:
Poliammide rinforzata e stabilizzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore volantino e manico:
Nero (RAL 9011).
Tappo centrale:
Poliammide grigia (RAL 7035 cod. 13).
Inserto principale:
Boccola con foro liscio passante in acciaio zincato, (tolleranza foro H10).
Inserto laterale:
Boccola con foro filettato passante in ottone.
Manico laterale:
Manico girevole e pieghevole a scomparsa all’interno del volantino, con attacco esagonale.
Manico in poliammide rinforzata. Meccanismo interno in acciaio brunito. Fissaggio mezzo vite brunita con testa a bottone con esagono incassato ISO 7838.
Volantino di fissaggio:
Vol. cilindrico nero Ral 9011 art. G793-36 con prigioniero filettato.
Fissaggio:
Per eventuali sistemi di fissaggio, l’esecuzione di linguette e/o fori quadri, prego consultare le note tecniche allegate al catalogo.
Richieste speciali:
Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita.
Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.
Su richiesta e per quantità gli inserti possono essere forniti in materiale/rivestimento diverso.






Attenzione: i codici Art. riportati nella tabella sono parziali. Comunicare le quote R e Q2 per ottenere il codice definitivo.

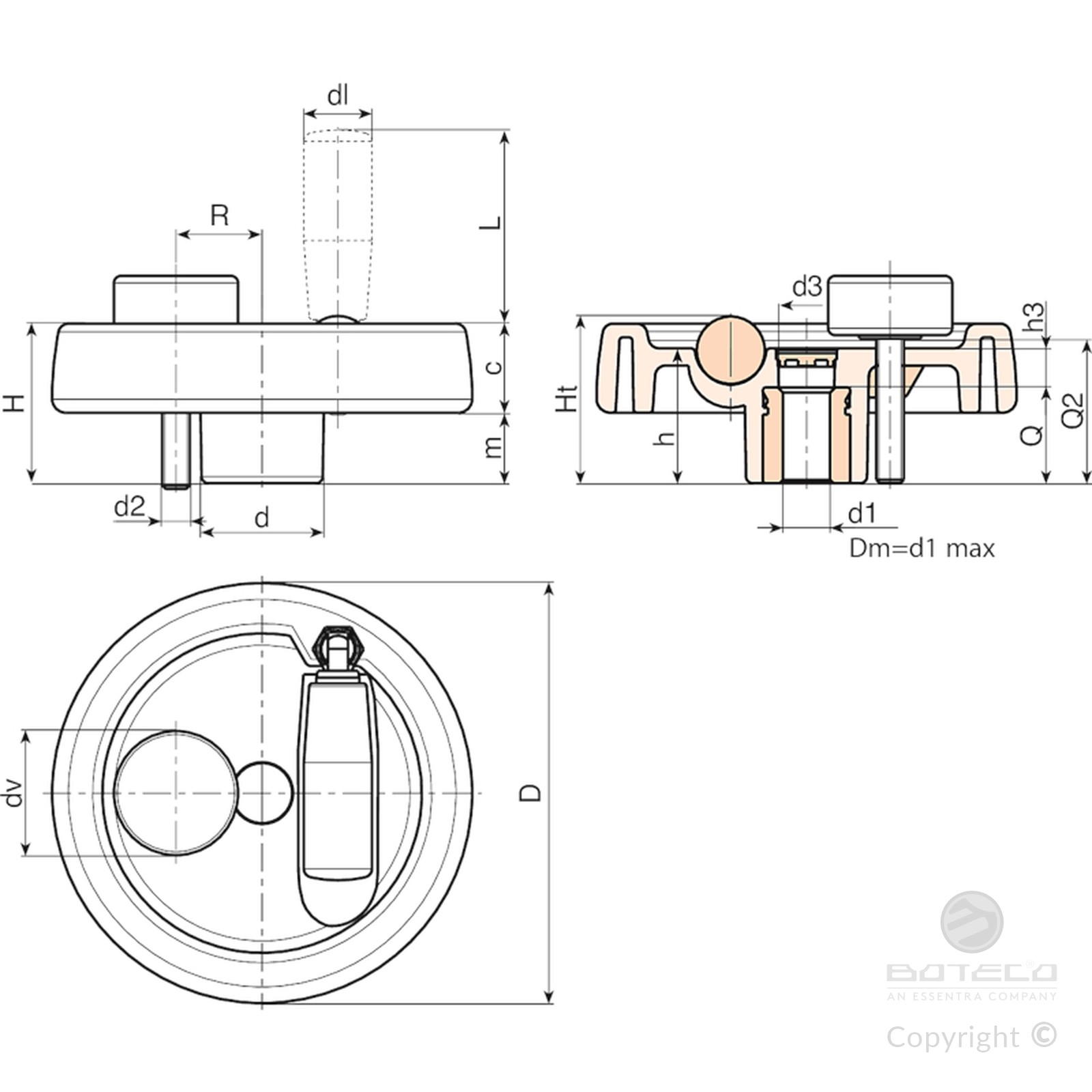

Codice | Art. | D | H | Ht | h | d | m | c | d3 | h3 | R | d2 | Q2 | dl | L | Dm | d1 H10 | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
C990125... | C990125.TP0501P... | 124 | 48 | 49.5 | 40 | 36 | 21.5 | 26.5 | 16 | 15 | 22÷25 | M8 | A.R. | 20 | 38 | 18 | 5 | 24 | 410 |
C990150... | C990150.TD0801P... | 149 | 53 | - | 44 | 38 | 24.5 | 28.5 | 12 | 26 | 25÷28 | M8 | A.R. | 20 | 58 | 22 | 8 | 32 | 560 |
C990175... | C990175.TD0801P... | 174 | 58 | - | 48 | 40 | 24.5 | 33.5 | 16 | 26 | 26÷36 | M8 | A.R. | 26 | 80 | 28 | 8 | 32 | 775 |
C990200... | C990200.TD0801P... | 198 | 63 | - | 53 | 44 | 24.5 | 38.5 | 17 | 26 | 28÷42 | M8 | A.R. | 27 | 90 | 28 | 8 | 36 | 1075 |
C990250... | C990250.TD0801P... | 250 | 67 | - | 58 | 60 | 29 | 38 | 22 | 36 | 36÷50 | M8 | A.R. | 27 | 90 | 28 | 8 | 36 | 1560 |
