04

D604

Pályára szerelt mobil tárolószekrények kézikerekei

KÉT KÜLLŐS KÉZIKERÉK FORGÓ FOGANTYÚVAL ÉS KULCSOS ZÁRRAL

Ver. 04V01-0124

Erősített és stabilizált kézikerék. Olajokkal és zsírokkal szemben ellenálló.

Szatén.

  • Műszaki jellemzők

    Anyagok:
    Erősített és stabilizált kézikerék. Olajokkal és zsírokkal szemben ellenálló.

    Felületkikészítés:
    Szatén.

    Szín:
    Fekete (RAL 9011).

    Középső sapka:
    Szürke poliamid (RAL 7035). 13).

    Alternatív sapka színek:
    Narancssárga (RAL 2004, 02-es kód).
    Kék (RAL 5015, 07-es kód).
    Sárga (RAL 1021, 10-es kód).
    Piros (RAL 3000, 16-es kód).
    Zöld (RAL 6024, 17-es kód).
    Fekete (RAL 9011, 01-es kód).

    Rögzítő zárkészlet:
    (1) PA6+GF furat fedő gyűrű. Fekete szín (RAL 9011). Gyorscsatlakozós szerelvény. Eltávolítható.
    (2) PA6+GF dugattyútartó. Fekete szín (RAL 9011). Szerelvény két önmetsző, horganyzott acélcsavarral, 3,5x30 csavarhúzó fejjel.
    (3) Nikkelezett zár. Két számozott kulcs biztosított. A kulcs bármelyik pozícióból eltávolítható. A kézikerék zárásához nyomja le, és forgassa el 90°-kal a kulcsot. Zárlöket: 10 mm. A csap hasznos kinyúlása a kézikerékről: 8 mm. A kézikerék pereméhez rögzített tartozék kulcsok.

    Betétek:
    Horganyzott acélbetét sima átmenő furattal (H10 tolerancia)
    (4) Fekete oxiddal kezelt, hatlapú, süllyesztett gombfejű ISO 7838 csavar fogantyú rögzítéséhez.
    (9) Hatlapú, fekete oxiddal kezelt acélbetét menetes átmenő furattal.

    Oldalsó fogantyú:
    M202 „Euromodel” forgó kézikar, fekete RAL 9011. Fogantyú sapka szürke poliamidból (RAL 7035, 13-es kód).

    Rögzítési módszer:
    Rögzítőrendszerekre vagy hornyok vagy szögletes furatok kidolgozására vonatkozóan lásd a katalógushoz csatolt műszaki megjegyzéseket [oldal:FAM_NT10-Codice.

    Speciális kérések:
    Kérésre és legalább 50 darab esetében a betétek d1 furattal, H7 toleranciával és fekete oxidos felületkezeléssel szállíthatók. Egészítse ki ZB betűkkel a standard kódot. Példa: D604350.TD1001PZB.
    Kérésre és speciális mennyiségek esetében a betétek egyedi d1 furatátmérővel szállíthatók.
    Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban/különböző bevonatokkal szállíthatók.
    Kérésre és speciális mennyiségek esetében a színkártyán jelzett színekben áll rendelkezésre [oldal:TitoloTabellaColori.

  • Leírás

    Ez a terméktípus a hagyományos D207-350 kézikerekünk változata. Egyszerűen egy speciális szerelvénykészlet hozzáadásával ez a termék egy adott piac, a mobil polcok (sínekre szerelt mobil tárolószekrények) piacának követelményeihez igazítható. Ennek a kézikeréknek a használatával mozgatható a polcrendszer a síneken. Felszerelt zár vagy záró dugattyú reteszeli, állítja le, pozicionálja a polcegységeket bizonyos pozíciókban.

  • Tartozékok

Alternatív termékek

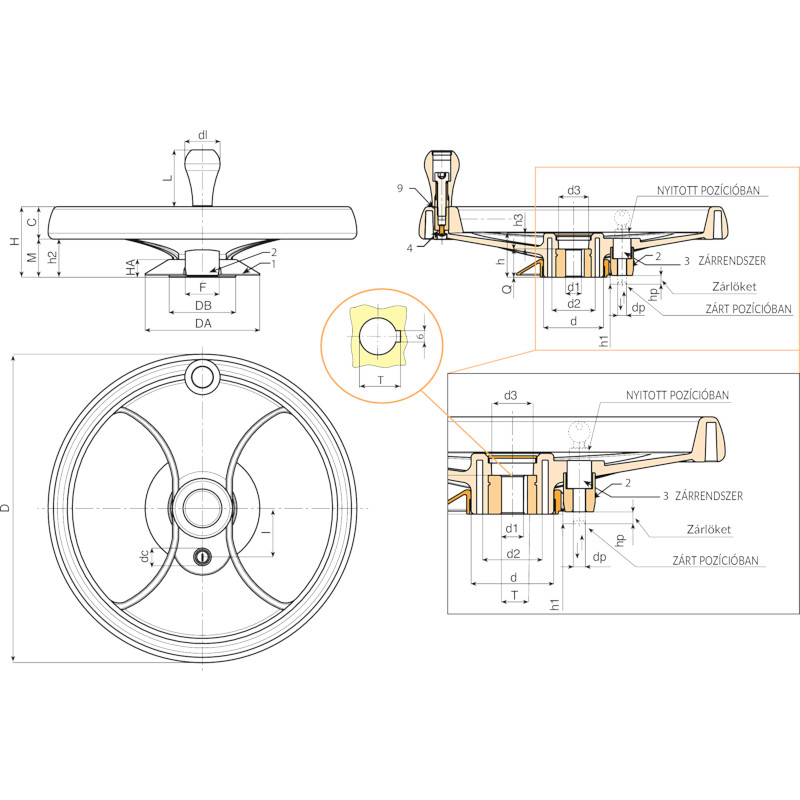

Codice Art. D H Ht h d M C h2 h3 d2 d3 Dm d1H10 Q I dc h1 dp hp DA HA DB F
D604350.0003 D604350.TD2001H 346 80 86 49.5 67.5 24 56 43.5 17.5 49 35 28 20 32 55 20 8 10 10 131 20 76 38 1800

Dm = Maximális elérhető átmérő következő megmunkálásnál (szélesítés).
A.R. = Kérésre, legalább 50 darab esetében.
