14

N246

Recézett szabályozógombok

RECÉZETT GOMB SIMA FURATÚ BETÉTTEL

Ver. 14V01-0124

Üvegszálas poliamid.
Olajokkal és zsírokkal szemben ellenálló.

Szatén.

  • Műszaki jellemzők

    Anyagok:
    Üvegszálas poliamid.
    Olajokkal és zsírokkal szemben ellenálló.

    Felületkikészítés:
    Szatén.

    Szín:
    Fekete (RAL 9011).

    Sapka:
    Központi sapka szürke poliamidból (RAL 7035).

    Betétek:
    Horganyzott acélbetét sima átmenő furattal (H10 tolerancia)

    Megjegyzések:
    (*) Oldalsó NFLAN karimás rögzítés (opcionális).

    Speciális kérések:
    Kérésre és speciális mennyiségek esetében a betétek egyedi d1 furatátmérővel szállíthatók.
    Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban/különböző bevonatokkal szállíthatók.
    Kérésre és speciális mennyiségek esetében a színkártyán jelzett színekben állnak rendelkezésre (figyelem: csökkent tartomány) [oldal:TitoloTabellaColori.

  • Leírás

    Manicotto dalla amplia zigrinatura adatto ad essere impugnato a mano piena, per spostare, comandare e regolari assi di macchinari con precisione. La larga zigrinatura permette una ottima impugnabilità sia con guanto che senza. Avvolgendo tutto il palmo della mano se necessita imprimere forza, oppure solo con le dita per spostamenti piccoli e precisi. Predisposto per essere collegato, con tre viti, al suo naturale accessorio come la flangia numerata (NFLAN). Tale flangia può essere nera o grigia e ha diverse gradazioni di numerazione oppure un solo una tacca di riferimento. Progettati per sostiuire quelli più costosi in metallo ed alluminio. Il foro dell’inserto ha un piccolo diametro pilota, ma BOTECO è in grado, anche su piccoli lotti , di personalizzare tale foro e adeguarlo alle esigenze del cliente. A chiusura di tale foro troviamo un comodo tappo asportabile, disponibile di diversi colori e facile da personalizzare mediante tampografia. Prodotto adatto per macchine utensili manuali, trapani, foratrici, macchine per imballaggio, seghe e seghetti, macchine per confezionamento, attrezzature alimentari. Il manicotto zigrinato N246 è fatto con materiali a base di poliammide rinforzata con additivi stabilizzanti, per garantire una ottima planarità e circolarità. Questo modello è una versione base, ma può essere richiesto in diverse varianti come il manicotto con blocco, il manicotto a scatto , manicotto a variazione continua, ecc.).

  • Adathordozó

  • Tartozékok

Alternatív termékek

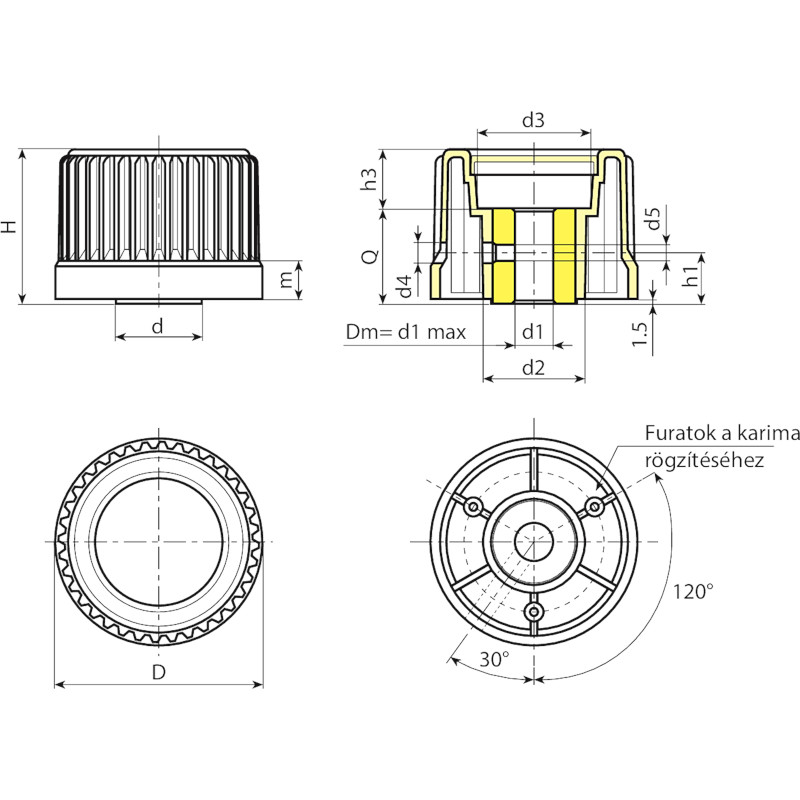

Codice Art. D H m d d2 d3 d4 d5 h1 h3 Dm d1H10 Q
N24630.0001 N24630.TD060113(*) 30 31,5 11,5 20 - 18 4,5 M4 16 5,5 12 6 26 74
N24630.0005 N24630.TD080113(*) 30 31,5 11,5 20 - 18 5,5 M5 16 5,5 12 8 26 70
N24643.0004 N24643.TD080113 43 37,5 11,5 22 27,5 23 5,5 M5 16 13,5 12 8 24 89
N24654.0001 N24654.TD080113 54 43,5 12 26 32 31 5,5 M5 16 13,5 14 8 30 180
N24654.0005 N24654.TD120113 54 43,5 12 26 32 31 6,5 M6 16 13,5 14 12 30 140
N24665.0001 N24665.TD080113 65 48,5 12 27 32 36 5,5 M5 16 18,5 16 8 30 180
N24665.0007 N24665.TD120113 65 48,5 12 27 32 36 6,5 M6 16 18,5 16 12 30 165
N24665.0009 N24665.TD140113 65 48,5 12 27 32 36 6,5 M6 16 18,5 16 14 30 156
N24678.0002 N24678.TD080113 78 55,5 12,5 31 36 50 6,5 M6 18 23,5 18 8 32 260

Figyelem: Legalább 100 darab esetében a d1 átmérő a kért méretben gyártható H10 toleranciával.
Dm = Maximális elérhető átmérő következő megmunkálásnál (szélesítés).
