RECÉZETT SZABÁLYOZÓ GOMB K650-50 JELZŐHÖZ

11

K960


Pomelli con sede per indicatore gravitazionale

Anyagok:

Merevített poliamid. Olajokkal és zsírokkal szemben ellenálló.

Felületkikészítés:

Szatén.

Szín:

Fekete (RAL 9011).

Felszerelhető jelző:

K650050 típusú gravitációs pozíciójelző. A jelző csak függőleges helyzetben használható (vízszintes géptengely). A jelzőt külön kell megvásárolni. További információért lásd a K650 cikket.

Betét:

Horganyzott acélbetét sima átmenő furattal (H10 tolerancia)

Rögzítési módszer:

A gomb a menetes sugárirányú furat (d4) révén van rögzítve a tengelyhez (a hernyócsavar nem tartozék).

Jelző rögzítési módszere:

Rögzítse a jelzőt M04-es menetes hernyócsavarral (nem tartozék), amelyet a d6 furatba kell helyezni.

Speciális kérések:

Kérésre és legalább 50 darab esetében a betétek d1 furattal, H7 toleranciával és fekete oxidos felületkezeléssel szállíthatók.

Kérésre és speciális mennyiségek esetében a betétek egyedi d1 furatátmérővel szállíthatók.

Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban szállíthatók.

Kérésre a szabályozó gombot szürke gyűrűvel tudjuk szállítani. Ennek a terméknek a kódja: K96178.TD080116.

Adatlap

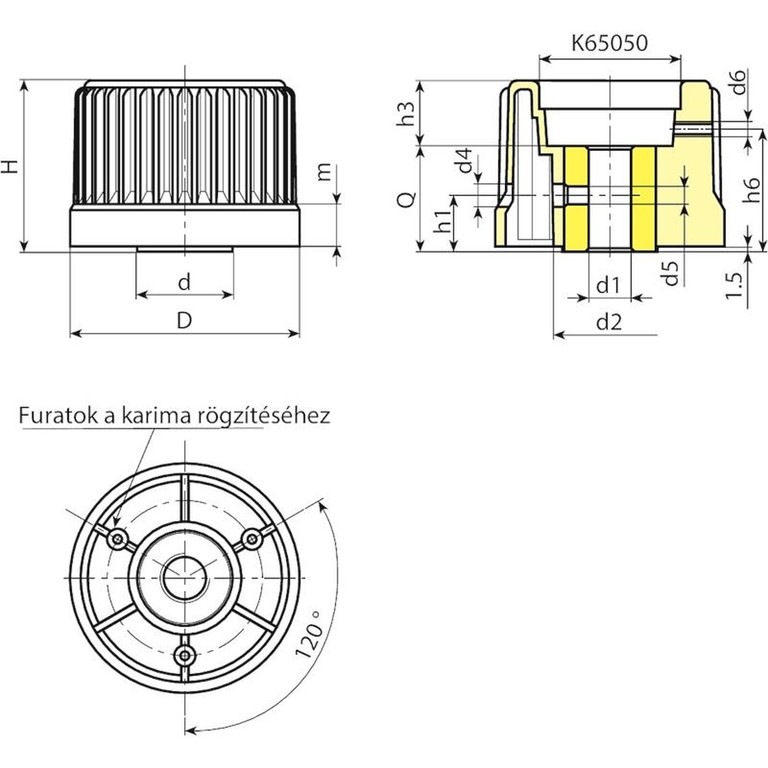

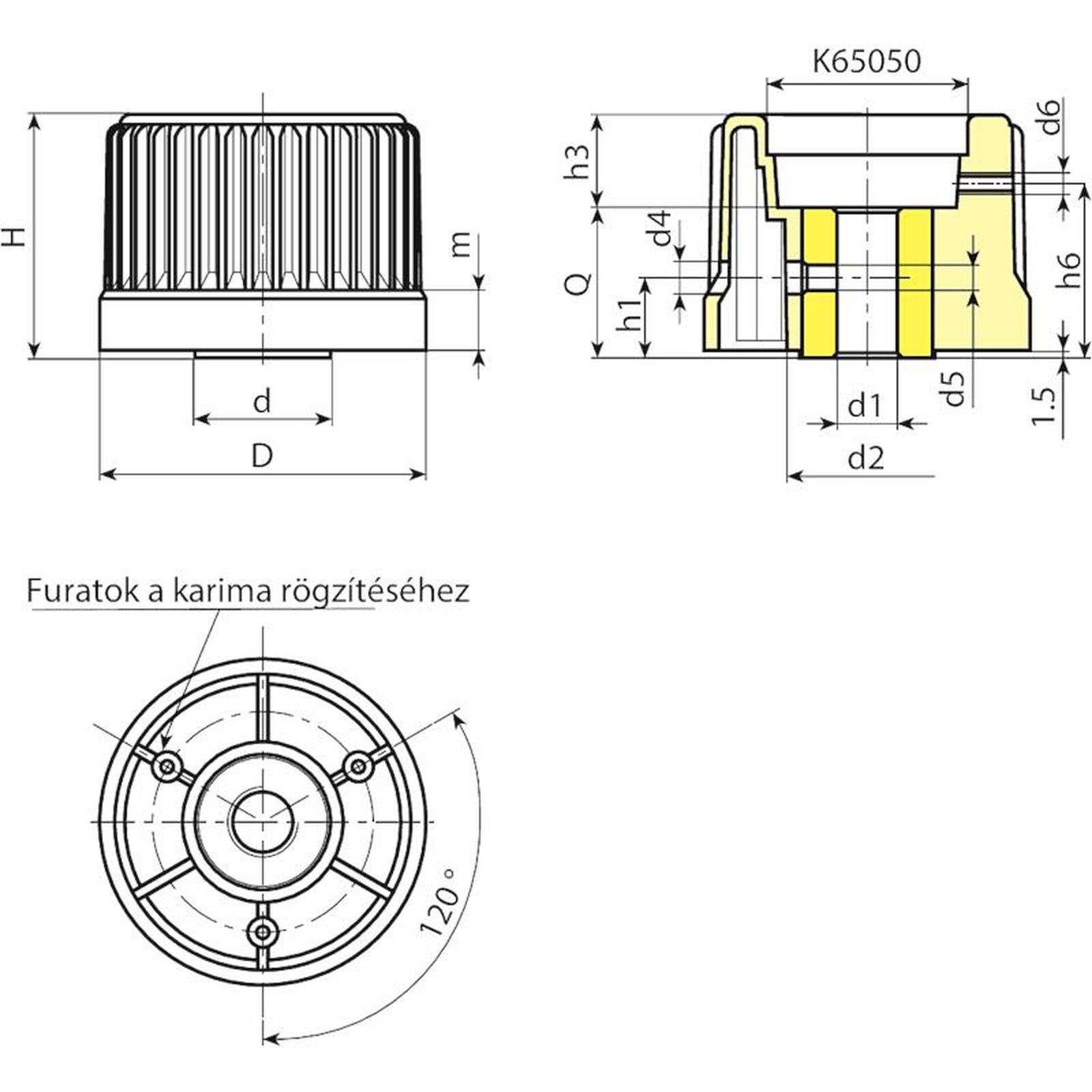

Kód art. D H m d d2 d4 d5 d6 h1 h3 h6 Dm d1 H10 Q Tömeg (g)
K96078.0002 K96078.TD0801 78 56 15 31 36 6.5 M6 M4 18 24 38.5 18 8 32 230
Figyelem: Legalább 50 darab esetében a d1 átmérő egyedi lehet (H10 horganyzott és H7 fekete oxiddal kezelt furattolerancia).
Dm = Maximális elérhető átmérő következő megmunkálásnál (szélesítés).
