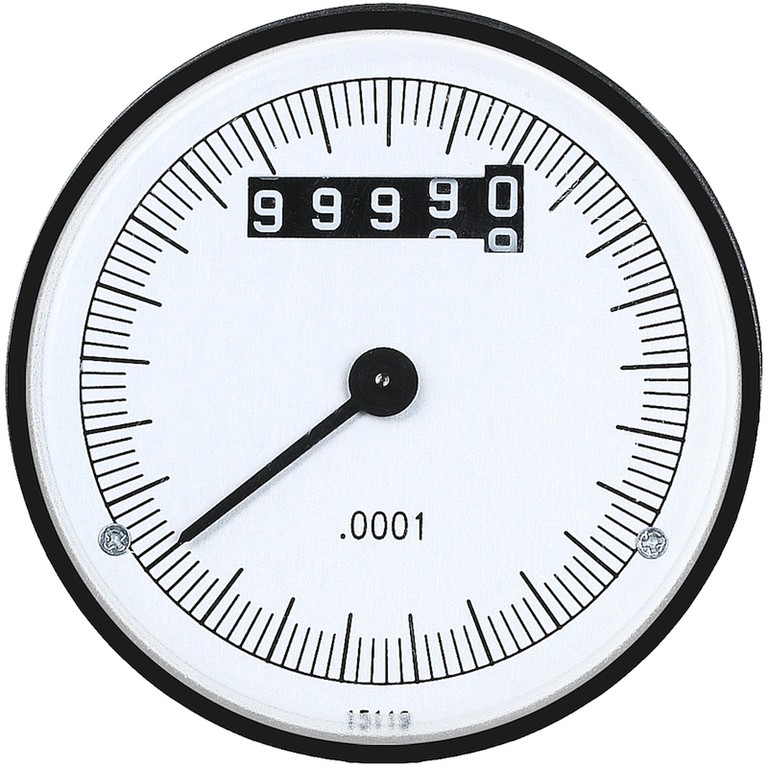

GRAVITÁCIÓS POZÍCIÓJELZŐ DIGITÁLIS SZÁMLÁLÓVAL
K660
Indicatori gravitazionali ed accessori
Anyagok:
Jelző doboza:
Üvegszállal megerősített poliamid. Olajokkal és zsírokkal szemben ellenálló.
Átlátszó burkolat:
Polimetil-metakrilát (PMMA).
Számjelző kerekek:
Poliamid.
Felületkikészítés:
Teljesen sima:
Szín:
Jelző doboza:
Fekete.
Burkolat:
Áttetsző.
Számjelző kerekek:
Fekete kerék fehér számokkal.
Doboz típusa:
Normál:
Porzáró.
Áttételi viszony (GR):
Az áttételi viszony az adott számú fordulattal megteendő távolságot határozza meg. Például egyetlen mutató és 20-as elméleti arány esetében a fogaskerék-hajtású mutató a marokcsavar minden 20 fordulata után 360°-ot tesz meg a skálán, tehát a teljes beállítási távolságnak a mutató egyetlen elfordulásán belül kell lennie.
Tizedespont (PD):
A digitális számláló tizedespontokkal is elérhető. Ebben az esetben öt számjegy esetében a tizedespont pozíciója az alábbiak szerint érhető el:
PD = 0 - nincs tizedespont jelezve (00000)
PD = 1 - egy számjegy tizedespont után (0000.0)
PD = 2 - két számjegy tizedespont után (000.00)
PD = 3 - három számjegy tizedespont után (00.000)
PD = 4 - négy számjegy tizedespont után (0.0000)
Forgásirány (SR):
O = az értékek növelése jobbra forgatással
A = az értékek növelése balra forgatással
Mutatók:
A jelzőt egy mutatóval vagy mutató nélkül tudjuk szállítani:
Nincs mutató (F0) 1:
Nincs mutató, csak a digitális számláló.
Egy mutató (F1) 2:
Egy mutató, amely 1:1 arányban forog.
Beosztásos skála:
Feketén nyomtatott beosztásos skála. Standard beosztásnál a skála eleje és vége a kiválasztott áttételi viszonnyal kombinált. Például 20-as áttételi viszony esetében a skála első száma 0, az utolsó szám pedig 20. A számok haladása jobbra vagy balra a kiválasztott forgásiránytól függően.
Speciális kérések:
Kérésre és speciális mennyiségek esetében az átlátszó burkolatot PA6 acetonálló változatban tudjuk szállítani.
Kérésre és speciális mennyiségek esetében a jelzőket parafinolajjal feltöltve kondenzációgátló vagy rezgésgátló funkcióval tudjuk szállítani.
Kérésre és speciális mennyiségek esetében a beosztásos skálát a vevő rajza szerint tudjuk szállítani (mindkét skálaérték és logók vagy grafikák hozzáadása).
Kérésre és speciális mennyiségek esetében a beosztásos skálát két vagy három színben tudjuk nyomtatni:

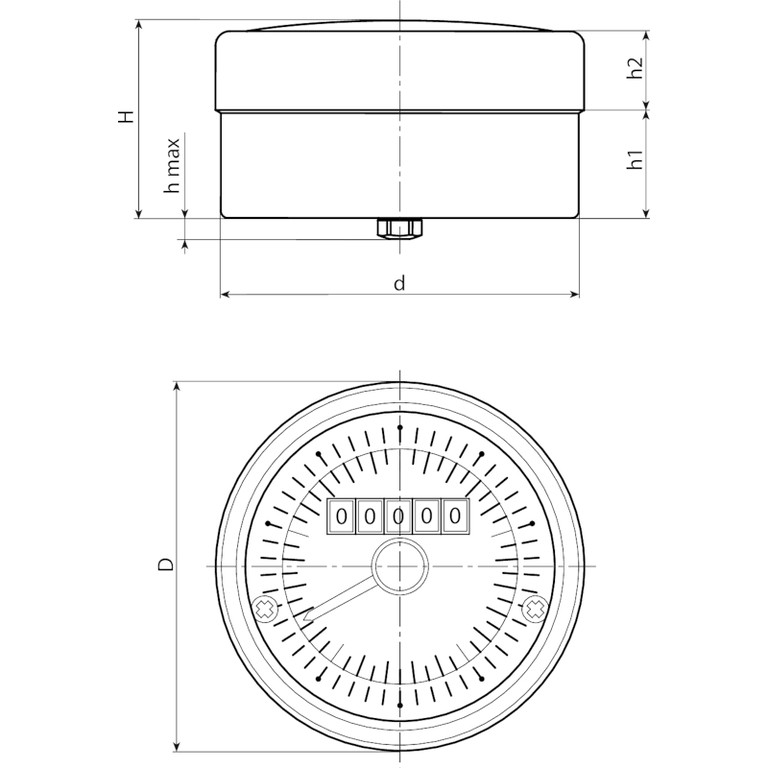

art. | D | d | H | h | h1 | h2 | GR | PD | SR | F0 | F1 | Tömeg (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
K660080..... | 86.8 | 84.8 | 29.8 | 5 | 15.6 | 12.7 | 2-2/5-3-4-5-6-8-10-15 | 0-1-2-3-4 | O-A | 1 | 2 | 200 |
