FOGANTYÚ D. 20 CSŐVEL
02
B320
Maniglie con tubo
Anyagok:
Műanyag vég:
Üvegszálas poliamid. Olajokkal és zsírokkal szemben ellenálló.
Cső:
Alumíniumötvözet, 6060.
Felületkikészítés:
Műanyag vég: Szatén.
Cső: Sima.
Szín:
Műanyag vég:
Fekete (Ral 9011).
Cső:
B320-99 változat: Eloxált ezüst.
B320-98 változat: Erezett, fekete epoxipor bevonat.
Furat:
A műanyag formázásával kapott sima átmenő furat.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a fogantyú egyedi hosszúságban szállítható.
Kérésre csavarsapkák állnak rendelkezésre.
Kérésre és speciális mennyiségek esetében a színkártyán jelzett színekben áll rendelkezésre.

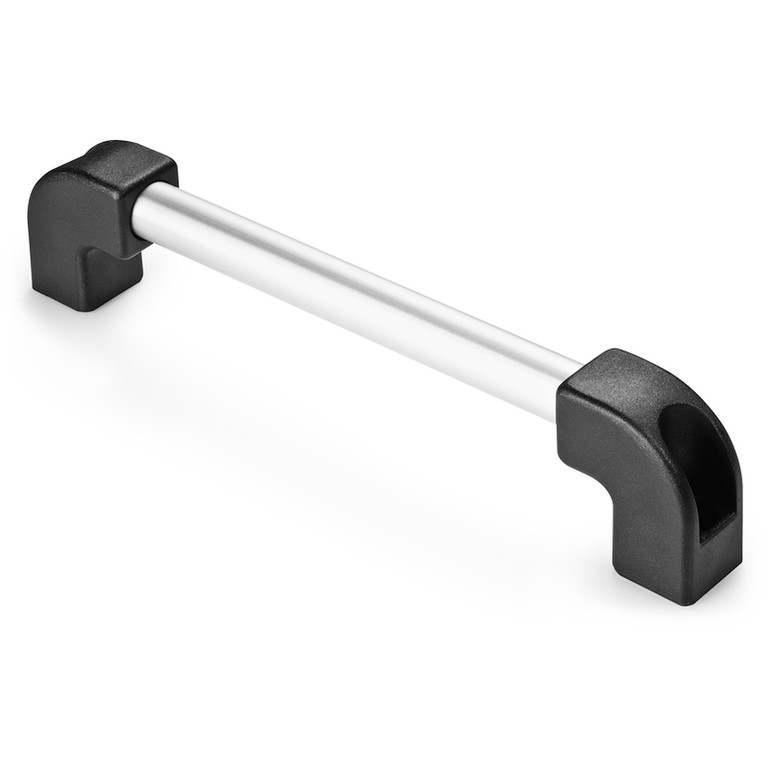

B320-99 változat: cső színe eloxált ezüst

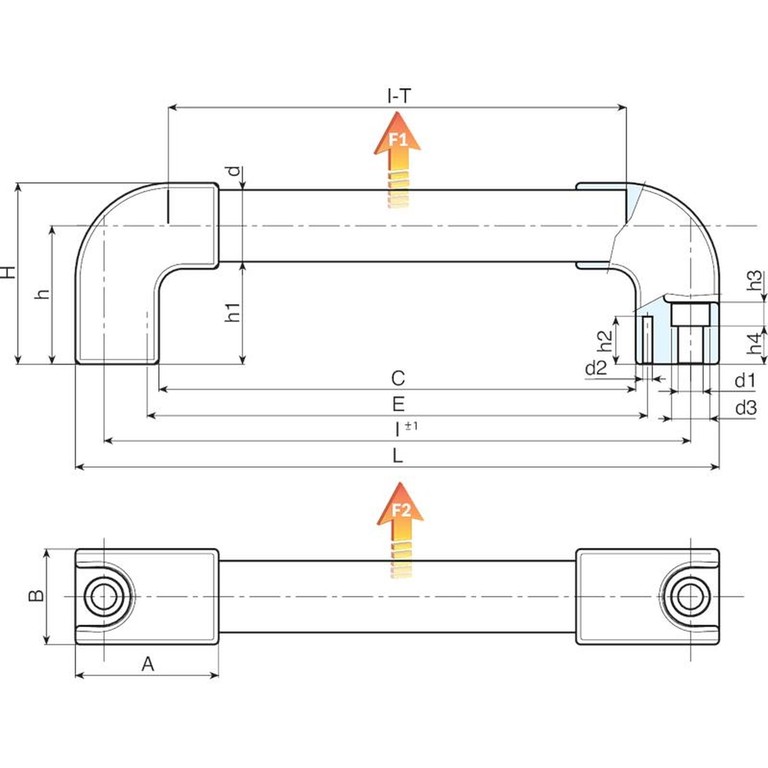

| Kód | art. | L | I ±1 | C | E | A | B | T | H | h | h1 | h4 | h3 | h2 | d | d3 | d2 | d1 | Tömeg (g) | F1 (kN) | F2 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B320200.0002 | B320200.TG2099 | 220 | 200 | 162 | 174 | 50 | 30 | 45 | 57 | 43 | 33 | 7 | 12.5 | 15 | 20 | 14.5 | 4 | 8.5 | 130 | 2,4 | 1,85 |
| B320250.0002 | B320250.TG2099 | 270 | 250 | 212 | 224 | 50 | 30 | 45 | 57 | 43 | 33 | 7 | 12.5 | 15 | 20 | 14.5 | 4 | 8.5 | 145 | 1,8 | 1,45 |
| B320300.0002 | B320300.TG2099 | 320 | 300 | 262 | 274 | 50 | 30 | 45 | 57 | 43 | 33 | 7 | 12.5 | 15 | 20 | 14.5 | 4 | 8.5 | 155 | 1,5 | 1,5 |
| B320350.0002 | B320350.TG2099 | 370 | 350 | 312 | 324 | 50 | 30 | 45 | 57 | 43 | 33 | 7 | 12.5 | 15 | 20 | 14.5 | 4 | 8.5 | 165 | 1,5 | 1,25 |
| B320400.0002 | B320400.TG2099 | 420 | 400 | 362 | 374 | 50 | 30 | 45 | 57 | 43 | 33 | 7 | 12.5 | 15 | 20 | 14.5 | 4 | 8.5 | 176 | 1,4 | 0,85 |
| B320500.0002 | B320500.TG2099 | 520 | 500 | 462 | 474 | 50 | 30 | 45 | 57 | 43 | 33 | 7 | 12.5 | 15 | 20 | 14.5 | 4 | 8.5 | 200 | 1 | 0,8 |
| B320600.0002 | B320600.TG2099 | 620 | 600 | 562 | 574 | 50 | 30 | 45 | 57 | 43 | 33 | 7 | 12.5 | 15 | 20 | 14.5 | 4 | 8.5 | 225 | 0,9 | 0,75 |
| B320700.0002 | B320700.TG2099 | 720 | 700 | 662 | 674 | 50 | 30 | 45 | 57 | 43 | 33 | 7 | 12.5 | 15 | 20 | 14.5 | 4 | 8.5 | 250 | 0,6 | 0,6 |

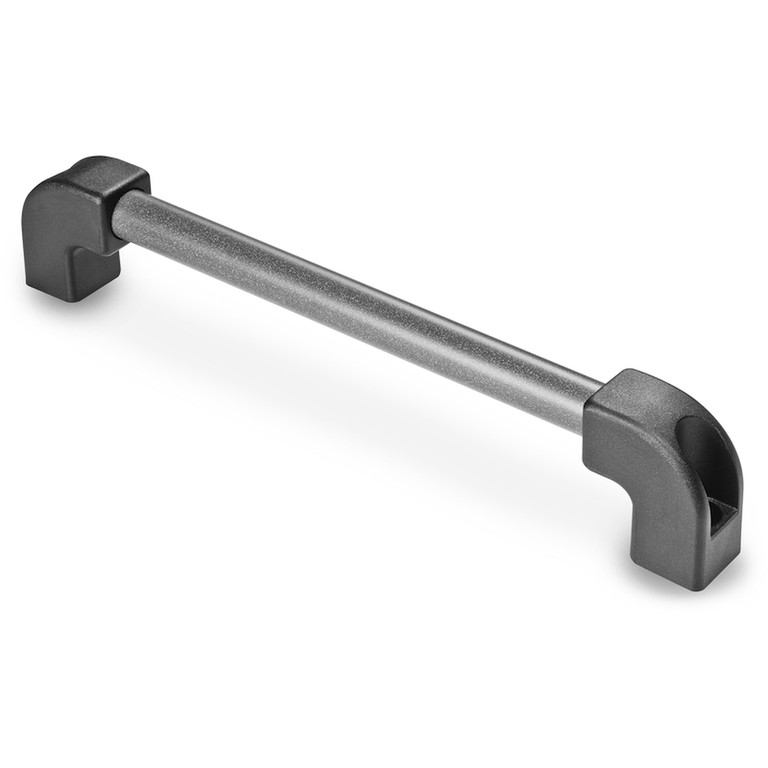

B320-98 változat: cső színe erezett fekete.
| Kód | art. | L | I ±1 | C | E | A | B | T | H | h | h1 | h4 | h3 | h2 | d | d3 | d2 | d1 | Tömeg (g) | F1 (kN) | F2 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B320200.0001 | B320200.TG2098 | 220 | 200 | 162 | 174 | 50 | 30 | 45 | 57 | 43 | 33 | 7 | 12.5 | 15 | 20 | 14.5 | 4 | 8.5 | 130 | 2,4 | 1,85 |
| B320250.0001 | B320250.TG2098 | 270 | 250 | 212 | 224 | 50 | 30 | 45 | 57 | 43 | 33 | 7 | 12.5 | 15 | 20 | 14.5 | 4 | 8.5 | 145 | 1,8 | 1,45 |
| B320300.0001 | B320300.TG2098 | 320 | 300 | 262 | 274 | 50 | 30 | 45 | 57 | 43 | 33 | 7 | 12.5 | 15 | 20 | 14.5 | 4 | 8.5 | 155 | 1,5 | 1,5 |
| B320350.0001 | B320350.TG2098 | 370 | 350 | 312 | 324 | 50 | 30 | 45 | 57 | 43 | 33 | 7 | 12.5 | 15 | 20 | 14.5 | 4 | 8.5 | 165 | 1,5 | 1,25 |
| B320400.0001 | B320400.TG2098 | 420 | 400 | 362 | 374 | 50 | 30 | 45 | 57 | 43 | 33 | 7 | 12.5 | 15 | 20 | 14.5 | 4 | 8.5 | 176 | 1,4 | 0,85 |
| B320500.0001 | B320500.TG2098 | 520 | 500 | 462 | 474 | 50 | 30 | 45 | 57 | 43 | 33 | 7 | 12.5 | 15 | 20 | 14.5 | 4 | 8.5 | 200 | 1 | 0,8 |
| B320600.0001 | B320600.TG2098 | 620 | 600 | 562 | 574 | 50 | 30 | 45 | 57 | 43 | 33 | 7 | 12.5 | 15 | 20 | 14.5 | 4 | 8.5 | 225 | 0,9 | 0,75 |
| B320700.0001 | B320700.TG2098 | 720 | 700 | 662 | 674 | 50 | 30 | 45 | 57 | 43 | 33 | 7 | 12.5 | 15 | 20 | 14.5 | 4 | 8.5 | 250 | 0,6 | 0,6 |
