Manivelles indexées

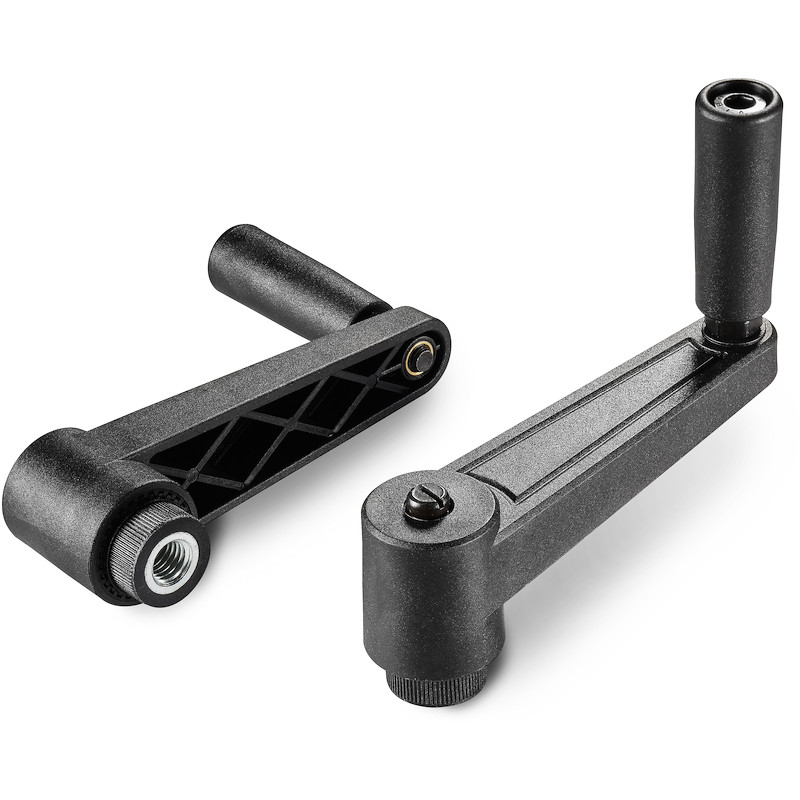

MANIVELLE À CLIQUET AVEC DOUILLE FILETÉE ET MANCHE ROTATIF

Ver. 05V01-0124

Polyamide renforcé. Résistant aux huiles et aux graisses.

Satinée.

  • Caractéristiques techniques

    Matériel :
    Polyamide renforcé. Résistant aux huiles et aux graisses.

    Surface :
    Satinée.

    Couleur :
    Noir (RAL 9011).

    Inserts :
    Douille avec trou fileté borgne en acier zingué (tolérance filetage 6H).

    Insert latéral :
    Douille avec trou fileté passant en laiton.

    Ressort :
    Ressort en acier inox (Aisi 302).

    Vis de fixation :
    Vis en acier bruni à tête pour tournevis.

    Manche latéral :
    Manche rotatif art. M144 [pageFAM_M144.

    Demandes spéciales :
    Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau.
    Sur demande et pour des quantités importantes les couleurs disponibles pour le corps de la manivelle sont celles indiquées dans le tableau [pageTitoloTabellaColori.

Produits de substitution

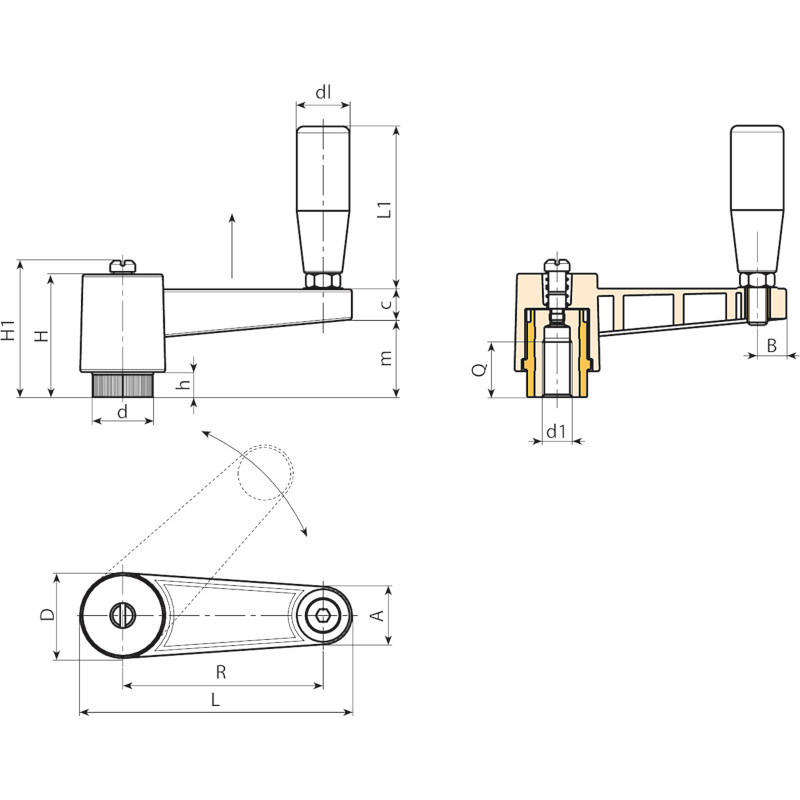

Codice Art. L R H D d m c A B h H1 d16H Q dl L1 3D
E518065.0001 E518065.TM0801 88,5 65 46 27 19 30 13 17 9 10 - M8 18 19 54 94
E518065.0002 E518065.TM1001 88,5 65 46 27 19 30 13 17 9 10 - M10 18 19 54 90
E518065.0003 E518065.TM1201 88,5 65 46 27 19 30 13 17 9 10 - M12 18 19 54 90
E518080.0001 E518080.TM1201 109 80 50 34 24,5 33 13 22 12 11 54 M12 22 21 66 172
E518080.0002 E518080.TM1401 109 80 50 34 24,5 33 13 22 12 11 54 M14 22 21 66 164
E518080.0003 E518080.TM1601 109 80 50 34 24,5 33 13 22 12 11 54 M16 22 21 66 154
E518110.0001 E518110.TM1201 139 110 50 34 24,5 33 13 22 12 11 54 M12 22 21 66 181
E518110.0002 E518110.TM1401 139 110 50 34 24,5 33 13 22 12 11 54 M14 22 21 66 195
E518110.0003 E518110.TM1601 139 110 50 34 24,5 33 13 22 12 11 54 M16 22 21 66 198
