VOLANT DE MANŒUVRE MASSIF AVEC LOGEMENT POUR INDICATEUR ET MANCHE ROTATIF

11

K902


Volantini di manovra con sede per indicatore gravitazionale

    Matériaux :

    Polyamide renforcé et stabilisé.

    Résistant aux huiles et aux graisses.

    Surface :

    Satinée.

    Couleur :

    Noir (RAL 9011).

    Insert :

    Douille avec trou lisse passant en acier zingué (tolérance trou H10).

    Insert latéral :

    Douille en laiton avec trou fileté passant.

    Manche latéral :

    Manche rotatif art. M144.

    Indicateur montable :

    Utilizzare Indicatori gravitazionali modelli serie K650 o K660. L’indicatore può essere usato solo in posizione verticale (asse macchina orizzontale). L’indicatore e il relativo grano di fissaggio d7 sono da acquistare separatamente. Per informazioni ulteriori sugli indicatori consultare le pagien relative agli articoli K650 e K650.

    (*) Avec l’adaptateur KS08050.T01 il est possible de monter l’indicateur K650050.

    Fixation :

    Pour les éventuels systèmes de fixation, l’exécution de clavettes et/ou de trous carrés, veuillez consulter les notes techniques jointes au catalogue.

    Demandes spéciales :

    Sur demande et avec un minimum de 50 pièces, les inserts peuvent être fournis avec trou d1 avec tolérance H7 et finition brunie.

    Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec le trou d1 selon un dessin.

    Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau/revêtement.

    Indicateur à commander séparément.

    Sur demande et pour des quantités importantes, il est possible de modifier le logement destiné à l’indicateur.

    Correspondances diamètres/indicateurs :

    d5=50 --> K650050

    d5=80 --> K650080 ou K660080

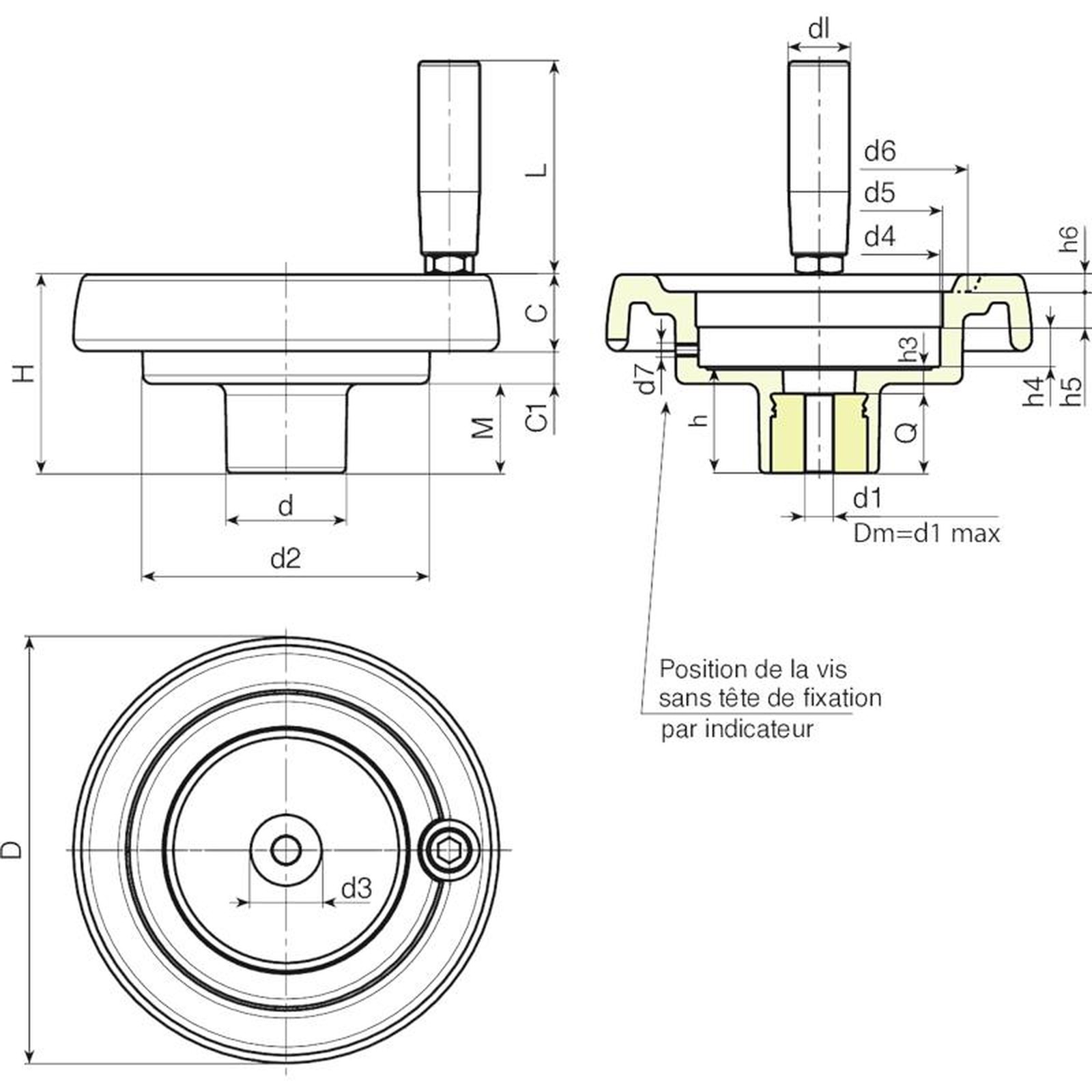

    Fiche technique
    Code art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q Poids (g)
    K902087.0002 K902087.T050P5.801P 86 53 32 62 21 17 15 20 50.8 50 63 M6 26.5 6.5 11.5 12 3 20 56 12 5.8 20 185
    K902100.0003 K902100.T050P6.801P 99 55.5 32 63 23.5 20.5 11.5 20 50.8 50 68 M6 29 9 11.5 12 3.5 20 56 12 6.8 20 200
    K902130.0002 K902130.T080P6.801P 130 65.5 42 98 28.5 23,5 13,5 29 85.2 80* 90 M6 34 10 13.5 12.5 5 21 65 20 6.8 24 406
    K902150.0005 K902150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.2 80* 106 M6 37 9 13.5 12.5 6.5 23 76 20 6.8 28 530
    K902175.0002 K902175.T080P6.801P 174 73 41 114 30 31.5 11.5 26 85.2 80* 126 M6 39 11 13.5 12.5 8 25 86 20 6.8 28 760
    K902200.0001 K902200.T080P6.801P 201 71 46 136 24.5 32 14.5 30 85.2 80* 145 M6 35 12 13.6 12.5 10 25 86 22 6.8 23 920
    Attention : Avec un minimum de 50 pièces, le diamètre d1 peut être produit sur demande (tolérance trou H10 zingué et H7 traité par oxydation noire).
    Dm = Diamètre maximal possible par reprise. (élargissement)
