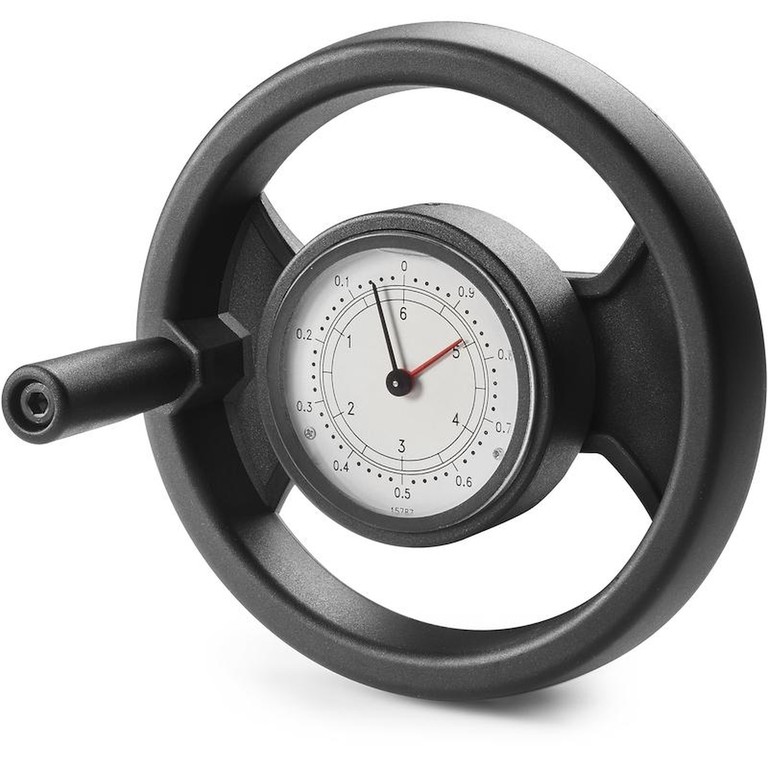

VOLANTS À RAYONS AVEC POIGNÉE ET LOGEMENT POUR INDICATEUR
K406
Volantini di manovra con sede per indicatore gravitazionale
Matériaux :
Polyamide renforcé et stabilisé. Résistant aux huiles et aux graisses.
Surface :
Satinée.
Couleur :
Noir (RAL 9011).
Insert principal :
Douille avec trou lisse passant en acier zingué (tolérance trou H10).
Insert latéral :
Douille avec trou fileté passant en laiton.
(+) Douille hexagonale filetée passante en acier bruni. Fixation moyennant vis traitée oxydation noire avec tête bouton ISO 7838.
Moyeu :
Moyeu massif.
(*) Moyeu creux.
Indicateur montable :
Indicateur gravitationnel, diamètre 50 mm et 80 mm (modèles K650-K660). L’indicateur ne peut être utilisé qu’en position verticale (axe de la machine horizontal). L'indicateur doit être acheté séparément. Pour plus d'informations, voir l'article K650.
Fixation indicateur :
Fixez l'indicateur au moyen du goujon fileté M05 à insérer dans le trou d4 (goujon fourni avec l'adaptateur).
Fixation du volant :
Le volant sera fixé à l'arbre au moyen d'un goujon (non fourni) à positionner sur le trou fileté d2.
Demandes spéciales :
Sur demande et avec un minimum de 50 pièces, les inserts peuvent être fournis avec trou d1 avec tolérance H7 et finition brunie.
Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec le trou d1 selon un dessin.
Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau.
Sur demande, les volants peuvent être fournis avec indicateur (non monté pour effectuer le transport).
Correspondances diamètres/indicateurs :
d5=52,4 --> K650050
d5=87,4 --> K650080 ou K660080

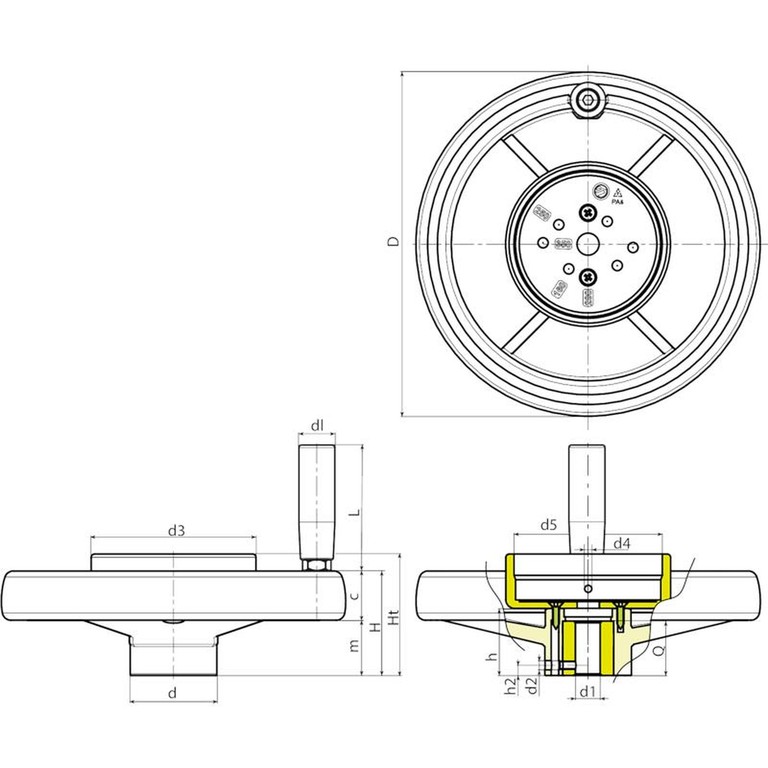

| Code | art. | D | d | m | c | H | Ht | h | h2 | d2 | d3 | d4 | d5 ±0,5 | Dm | d1 H10 | dl | L | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K406130.0001 | K406130.T050D0801 | 129 | 32 | 32 | 18 | 50 | 65.5 | 36 | 8 | M5 | 62 | M5 | 52,7 | 18 | 8 | 21 | 65 | 24 | 370 |
| K406160.0001 | K406160.T050D0801 | 159 | 40 | 34 | 23 | 57 | 69 | 40.5 | 8 | M5 | 62 | M5 | 52,7 | 22 | 8 | 23 | 76 | 32 | 532 |
| K406160.0002 | K406160.T080D0801 | 159 | 40 | 34 | 23 | 57 | 72 | 40.5 | 8 | M5 | 97 | M5 | 87,6 | 22 | 8 | 23 | 76 | 32 | 553 |
| K406200.0001 | K406200.T080D0801 | 198 | 51 | 33 | 28.5 | 61.5 | 71 | 39.5 | 8 | M5 | 97 | M5 | 87,6 | 22 | 8 (*) | 23 | 76 | 32 | 795 |
| K406250.0001 | K406250.T080D0801 | 252 | 55.5 | 38.5 | 31.5 | 70 | 79 | 47 | 8 | M5 | 97 | M5 | 87,6 | 28 | 8 (*) | 25 | 86 | 36 | 1125 |
| K406350.0002 | K406350.T080D0801 | 346 | 67.5 | 43.5 | 36.5 | 80 | 81.5 | 49.5 | 8 | M5 | 97 | M5 | 87,6 | 30 | 8 (*+) | 25 | 86 | 32 | 1725 |
