A594CIN

Ruuvilliset vipukytkimet

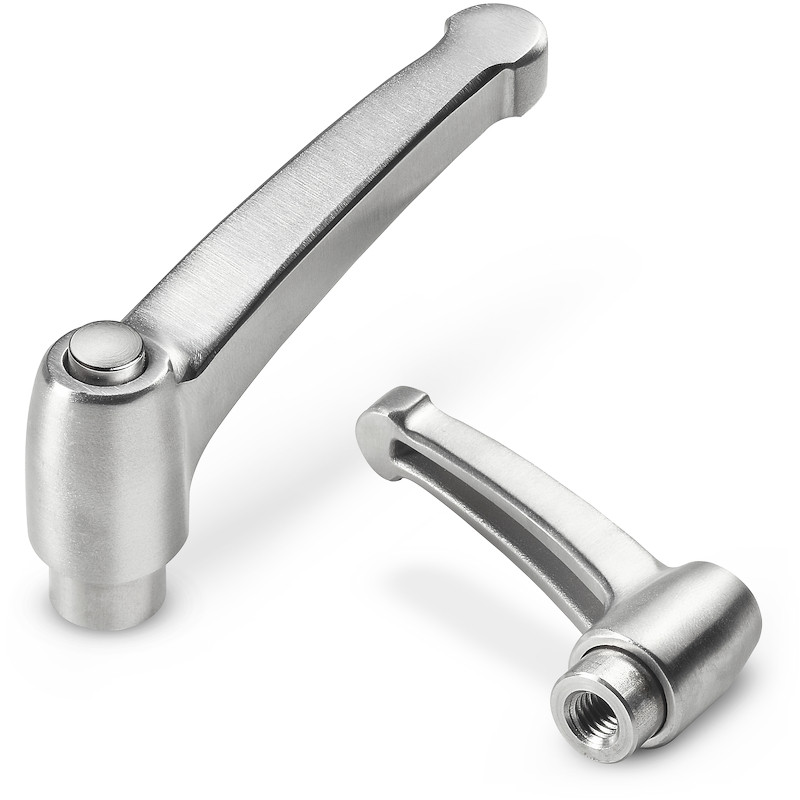

VIPUKYTKIN, KIERTEITETTY HOLKKI KOKONAAN RUOSTUMATONTA TERÄSTÄ

Ver. 01V01-0124

Vivun runko ruostumatonta mikrovalettua terästä (AISI 304).

Harjattu.

  • Tekniset ominaisuudet

    Materiaalit:
    Vivun runko ruostumatonta mikrovalettua terästä (AISI 304).

    Pinta:
    Harjattu.

    Väri:
    Käsittelemätön.

    Istukat:
    Holkki, kierteitetty umpireikä, ruostumatonta terästä (AISI 303) (kierretoleranssi 6H).

    Kiinnitysruuvi:
    Vite in acciaio inox (Aisi 303) con testa chiusa.

    Jousi:
    Ruostumaton teräsjousi (AISI 302).

    Erikoistilaukset:
    Ei mitään.

  • Kuvaus

    La leva a scatto in acciaio inox integrale, fa parte della nostra linea “METALLINE”, una linea speciale in metallo studiata per applicazioni più dove la pulizia e la sanificazione sia importante. Il funzionamento è lo stesso di quelle in plastica, ma essendo tutta in acciaio inossidabile, la robustezza e la resistenza alla chiusura è maggiore. La sua forma e la possibilità di sollevare il corpo della maniglia e posizionarlo con un'altra angolazione, permette di usare tale maniglia a ripresa in spazi ristretti dove non c’è lo spazio per una rotazione completa.

Vaihtoehtoiset tuotteet

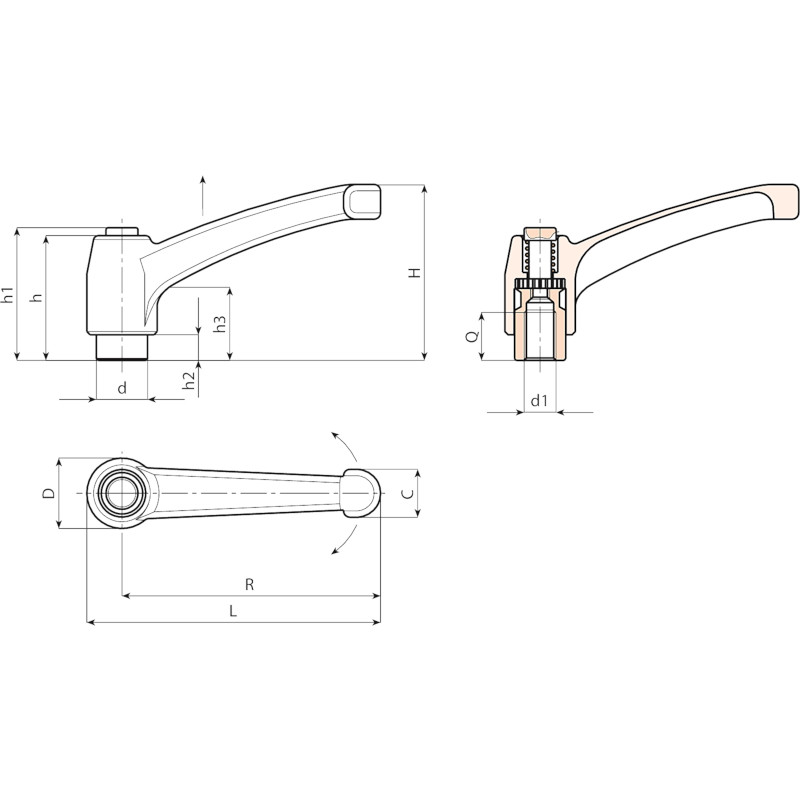

Codice Art. L R H D d c h h1 h2 h3 d16H Q
A594043.0001 A594043.IM05CIN 50 43 30 14 10 9 26 30 5 14 M5 9 30
A594043.0002 A594043.IM06CIN 50 43 30 14 10 9 26 30 5 14 M6 9 28
A594065.0001 A594065.IM06CIN 75 65 45 19 14 13 32 34 7 14 M6 10 78
A594065.0002 A594065.IM08CIN 75 65 45 19 14 13 32 34 7 14 M8 10 76
A594065.0003 A594065.IM10CIN 75 65 45 19 14 13 32 34 7 14 M10 10 74
A594080.0001 A594080.IM08CIN 91 80 57 22 16 16 40 42 8 16 M8 14 134
A594080.0002 A594080.IM10CIN 91 80 57 22 16 16 40 42 8 16 M10 13 130
A594080.0003 A594080.IM12CIN 91 80 57 22 16 16 40 42 8 16 M12 12 128
A594094.0001 A594094.IM10CIN 107 94 65 26 20 18 47 50 10.5 19 M10 17 191
A594094.0002 A594094.IM12CIN 107 94 65 26 20 18 47 50 10.5 19 M12 17 195
A594094.0003 A594094.IM14CIN 107 94 65 26 20 18 47 50 10.5 19 M14 17 190
