W297

Metalline - Käsipyöräta

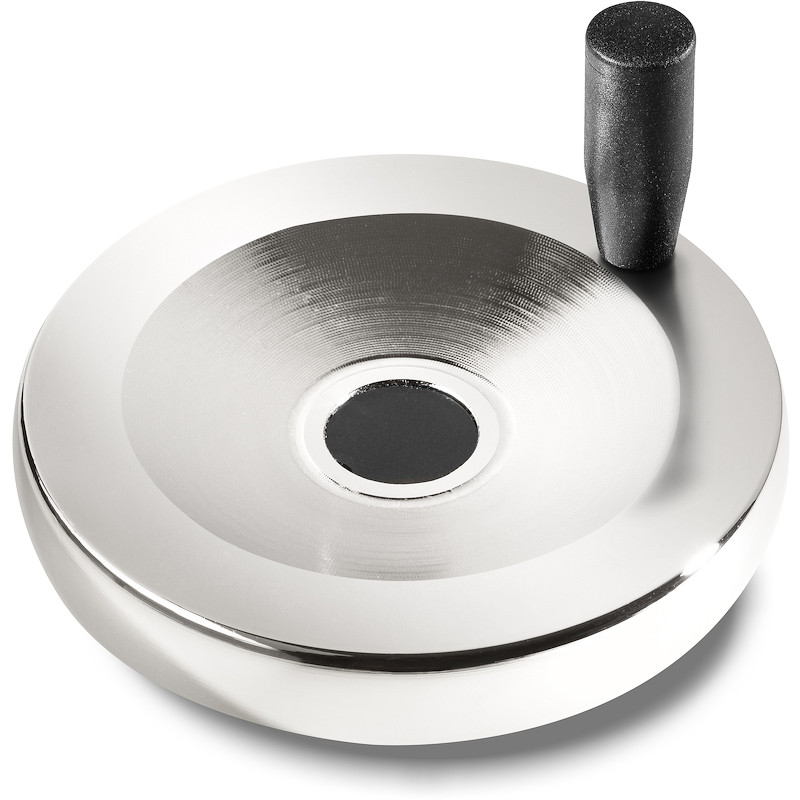

ALUMIININEN KÄSIPYÖRÄ, SILEÄ REIKÄ JA KIERRETTÄVÄ KÄDENSIJA

Ver. 03V01-0124

Painevalettua alumiinia.

Satinoitu pinta, lukuun ottamatta sorvattuja rosoisuudeltaan matalia alueita (T).

  • Tekniset ominaisuudet

    Materiaalit:
    Painevalettua alumiinia.

    Pinta:
    Satinoitu pinta, lukuun ottamatta sorvattuja rosoisuudeltaan matalia alueita (T).

    Väri:
    Nikkelöity (galvanointikäsittely).

    Värivaihtoehtoja (väh. 50 kpl.):
    Musta, maalattu epoksijauheella:
    (vaihda koodin viimeisen kirjaimen (H) tilalle V (W297100.AD10V).

    Tulppa:
    Keskitulppa mustaa polyamidia (RAL 9011 koodi 01).

    Tulpan värivaihtoehdot:
    Mustassa käsipyörässä keskitulpan väri on harmaa (RAL 7035 koodi 13).

    Sivukahva:
    Kierrettävä kahva art. M129 [sivullaFAM_M129.

    Reikä:
    Sileä läpireikä, lisätyöstetty, toleranssi H7.

    Kiinnitys:
    Mahdollisten kiinnitysjärjestelmien, kielekkeiden ja/tai neliömäisten reikien osalta on tutustuttava luetteloon liitettyihin teknisiin tietoihin.

    Erikoistilaukset:
    Määrästä riippuen voidaan tilauksesta toimittaa käsipyöriä, joiden reiän mitta on d1, piirustuksen mukaisesti.

Vaihtoehtoiset tuotteet

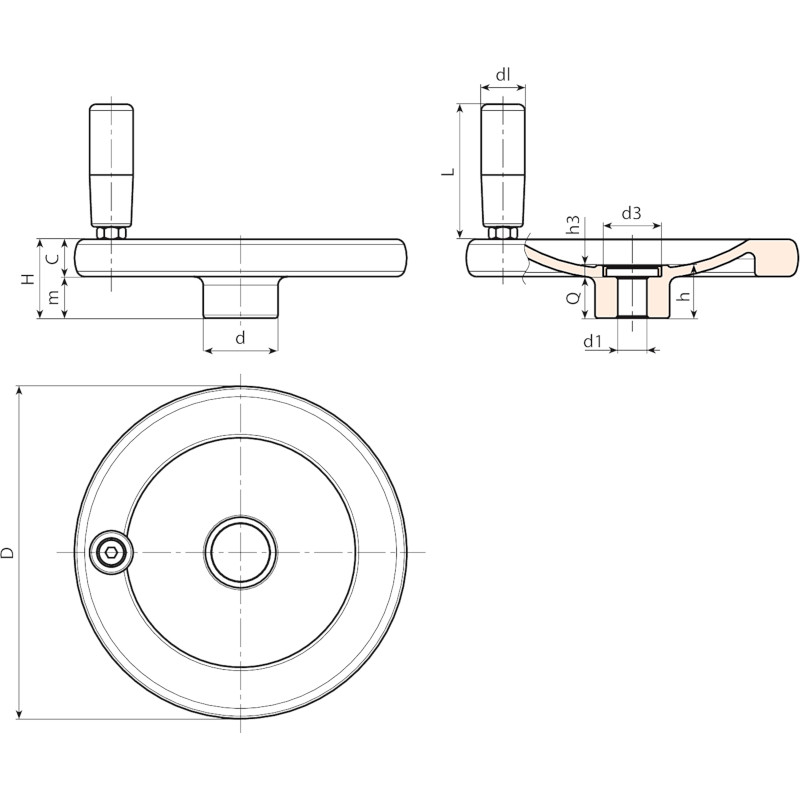

Codice Art. d D H m c h h3 d3 d1H7 Q dl L
W297080.0001 W297080.AD08H 26 80 26 14 12 21 5.5 20 8 15.5 20 52 185
W297100.0001 W297100.AD10H 28 100 28 14 14 21.5 5.5 20 10 16 20 52 282
W297130.0001 W297130.AD12H 36 130 35 19 16 25.5 5.5 28 12 20 23 62 492
W297160.0001 W297160.AD14H 36 160 38 20 18 25.5 5.5 28 12 20 25 72 778
W297200.0001 W297200.AD16H 42 200 44 24 20 31.5 6 34 16 25.5 25 81 1287

Huomaa: Vähintään 50 kappaleelle halkaisijan mitta d1 voidaan tuottaa tilauksesta (reiän toleranssi H7).
