PERILLA MOLETEADA PREDISPUESTA PARA INDICADOR K650-50
K960
Pomelli con sede per indicatore gravitazionale
Materiales:
Poliamida reforzada. Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro (RAL 9011).
Indicador instalable:
Indicador gravitacional modelo K650050. El indicador se puede utilizar solo en posición vertical (eje máquina horizontal). El indicador se debe adquirir por separado. Para más información, véase el artículo K650.
Inserto:
Casquillo con orificio liso pasante de acero galvanizado (tolerancia orificio H10).
Fijación:
El pomo se fija al eje mediante el orificio roscado (d4) radial presente (tornillo sin cabeza no incluido).
Fijación indicador:
Fije el indicador con un tornillo sin cabeza roscado M4 (no suministrado), que se debe introducir en el orificio d6.
Requerimientos especiales:
Bajo pedido y con un mínimo de 50 unidades, los insertos se pueden suministrar con orificio d1 con tolerancia H7 y acabado pavonado.
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con el orificio d1 según diseño.
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material.
Bajo pedido, es posible suministrar la perilla con brida gris. El producto tendrá el código: K96178.TD080116.

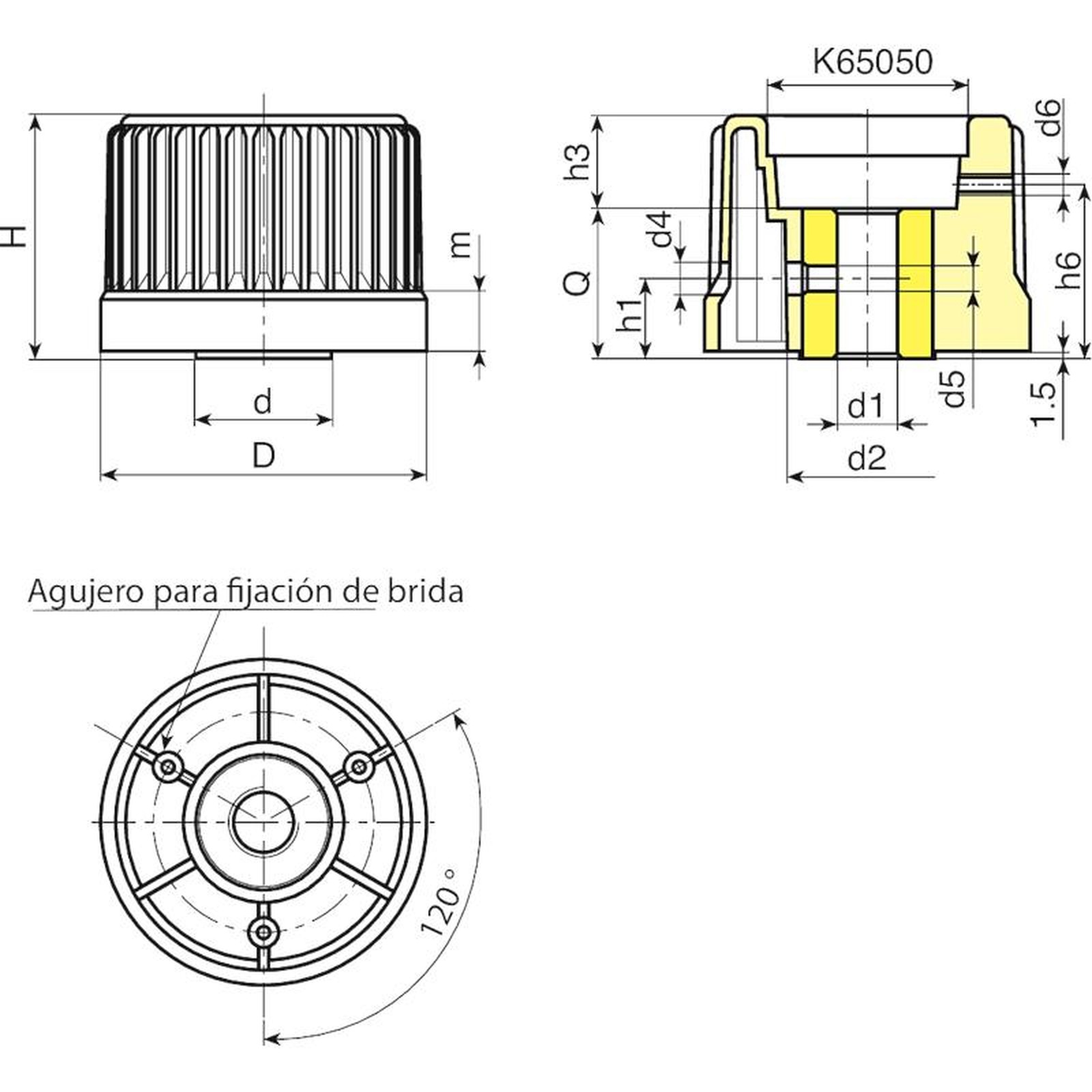

Código | art. | D | H | m | d | d2 | d4 | d5 | d6 | h1 | h3 | h6 | Dm | d1 H10 | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
K96078.0002 | K96078.TD0801 | 78 | 56 | 15 | 31 | 36 | 6.5 | M6 | M4 | 18 | 24 | 38.5 | 18 | 8 | 32 | 230 |
