POMO DE MANIOBRA MACIZO CON ALOJAMIENTO INDICADOR Y MANGO GIRATORIO M202

11

K908


Volantini di manovra con sede per indicatore gravitazionale

    Materiales:

    Poliamida reforzada y estabilizada.

    Resistente a aceites y grasas.

    Superficie:

    Satinada.

    Color:

    Negro (RAL 9011).

    Inserto:

    Casquillo con orificio liso pasante de acero galvanizado (tolerancia orificio H10).

    Inserto lateral:

    Casquillo de latón con orificio roscado pasante.

    Mango lateral:

    Mango giratorio art. M202.

    Indicador instalable:

    Utilice indicadores gravitacionales modelos serie K650 o K660. El indicador se puede utilizar solo en posición vertical (eje máquina horizontal). El indicador y el correspondiente tornillo sin cabeza de fijación d7 se deben comprar por separado. Para más información sobre los indicadores, consulte las páginas correspondientes a los artículos K650 y K660.

    (*) Con el adaptador KS08050.T01, es posible instalar el indicador K650050.

    Fijación:

    Para eventuales sistemas de fijación y para la realización de lengüetas y/o orificios cuadrados, se ruega consultar las notas técnicas adjuntas al catálogo.

    Requerimientos especiales:

    Bajo pedido y con un mínimo de 50 unidades, los insertos se pueden suministrar con orificio d1 con tolerancia H7 y acabado pavonado.

    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con el orificio d1 según diseño.

    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material y con diferente revestimiento.

    El indicador se debe solicitar aparte.

    Bajo pedido, y por determinadas cantidades, el alojamiento del indicador puede ser diferente.

    Correspondencias diámetros/indicadores:

    d5=50 --> K650050

    d5=80 --> K650080 o K660080

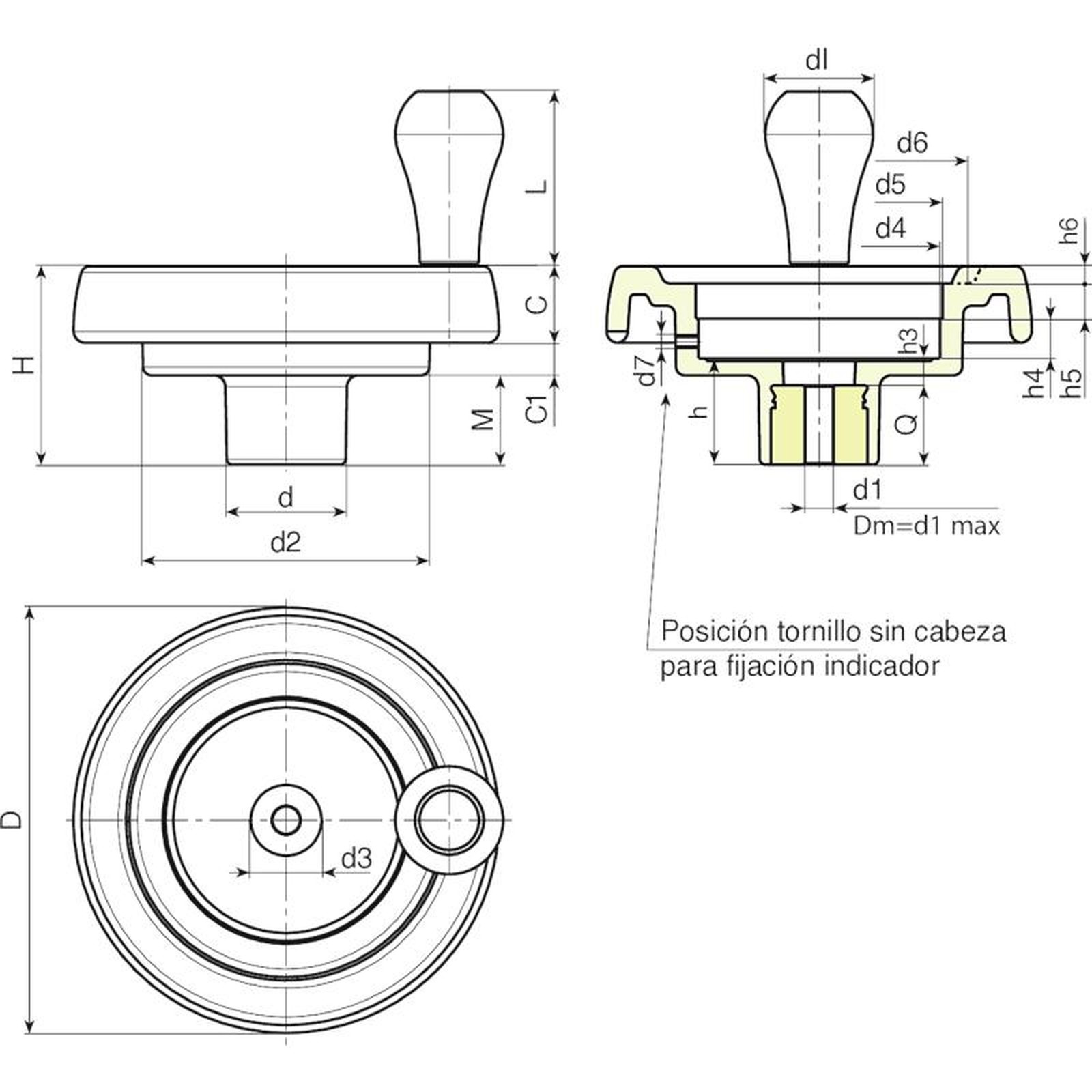

    Ficha de datos
    Código art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q Peso (g)
    K908150.0001 K908150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85,2 80* 106 M6 37 9 13.5 12.5 6.5 40 64 20 6.8 28 525
    K908175.0001 K908175.T080P6.801P 174 73 41 114 30 31,5 11.5 26 85.2 80* 126 M6 39 11 13,5 12,5 8 40 64 20 6.8 28 745
    K908200.0001 K908200.T080P6.801P 201 71 46 136 24,5 32 14,5 30 85,2 80* 145 M6 35 12 13.6 12.5 10 40 64 22 6.8 23 905
    Atención: Con un mínimo de 50 unidades, el diámetro d1 se puede producir bajo pedido (tolerancia del orificio H10 galvanizado y H7 pavonado).
    Dm = Diámetro máximo obtenible de mecanización posterior (ampliación).
