POMO DE MANIOBRA MACIZO CON ALOJAMIENTO INDICADOR-CON MANGO GIRATORIO Y BOTÓN DE BLOQUEO

11

K903


Volantini di manovra con sede per indicatore gravitazionale

Materiales:

Poliamida reforzada y estabilizada.

Resistente a aceites y grasas.

Superficie:

Satinada.

Color:

Negro (RAL 9011).

Inserto:

Casquillo con orificio liso pasante de acero galvanizado (tolerancia orificio H10).

Indicador instalable:

Utilice indicadores gravitacionales modelos serie K650 o K660. El indicador se puede utilizar solo en posición vertical (eje máquina horizontal). El indicador y el correspondiente tornillo sin cabeza de fijación d7 se deben comprar por separado. Para más información sobre los indicadores, consulte las páginas correspondientes a los artículos K650 y K660.

(*) Con el adaptador KS08050.T01, es posible instalar el indicador K650050.

Inserto lateral:

Casquillo de latón con orificio roscado pasante.

Mango lateral:

Mango giratorio art. M144.

Pomo de fijación:

Pomo cilíndrico art. G793-36 con perno roscado.

Fijación:

Para eventuales sistemas de fijación y para la realización de lengüetas y/o orificios cuadrados, se ruega consultar las notas técnicas adjuntas al catálogo.

Requerimientos especiales:

Bajo pedido y con un mínimo de 50 unidades, los insertos se pueden suministrar con orificio d1 con tolerancia H7 y acabado pavonado.

Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con el orificio d1 según diseño.

Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material y con diferente revestimiento.

El indicador se debe solicitar aparte.

Bajo pedido, y por determinadas cantidades, el alojamiento del indicador puede ser diferente.

Correspondencias diámetros/indicadores:

d5=50 --> K650050

d5=80 --> K650080 o K660080

Ficha de datos

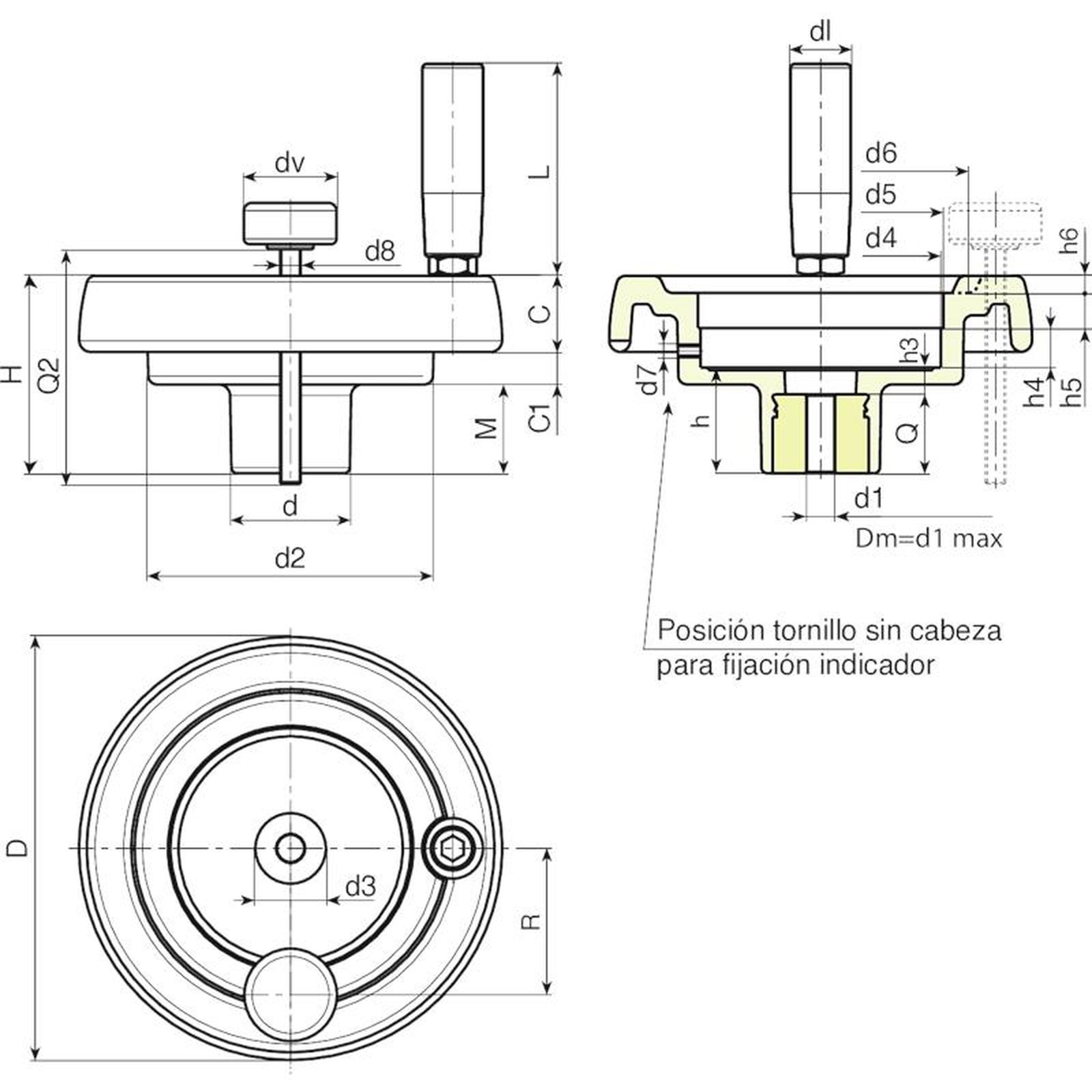

Código art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 R d8 dl L Dm d1 Q Peso (g)
K903130.0002 K903130.T080P6.801P 130 65.5 42 98 87.5 23,5 13,5 29 85.2 80* 90 M6 34 10 13.5 12.5 5 54 M8 21 65 20 6.8 24 426
K903150.0001 K903150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.2 80* 106 M6 37 9 13.5 12.5 6.5 57 M8 23 76 20 6.8 28 555
K903175.0001 K903175.T080P6.801P 174 73 41 114 30 31.5 11.5 26 85.2 80* 126 M6 39 11 13.5 12.5 8 60 M8 25 86 20 6.8 28 782
K903200.0001 K903200.T080P6.801P 201 71 46 136 24.5 32 14.5 30 85.2 80* 145 M6 35 12 13.6 12.5 10 74 M8 25 86 22 6.8 23 950
Atención: Con un mínimo de 50 unidades, el diámetro d1 se puede producir bajo pedido (tolerancia del orificio H10 galvanizado y H7 pavonado).
Dm = Diámetro máximo obtenible de mecanización posterior (ampliación).
Q2= Bajo pedido.
dv = 36 mm. (K903130 dv=32 mm.)
