POMO DE MANIOBRA MACIZO CON ALOJAMIENTO INDICADOR Y MANGO GIRATORIO

11

K902


Volantini di manovra con sede per indicatore gravitazionale

    Materiales:

    Poliamida reforzada y estabilizada.

    Resistente a aceites y grasas.

    Superficie:

    Satinada.

    Color:

    Negro (RAL 9011).

    Inserto:

    Casquillo con orificio liso pasante de acero galvanizado (tolerancia orificio H10).

    Inserto lateral:

    Casquillo de latón con orificio roscado pasante.

    Mango lateral:

    Mango giratorio art. M144.

    Indicador instalable:

    Utilizzare Indicatori gravitazionali modelli serie K650 o K660. L’indicatore può essere usato solo in posizione verticale (asse macchina orizzontale). L’indicatore e il relativo grano di fissaggio d7 sono da acquistare separatamente. Per informazioni ulteriori sugli indicatori consultare le pagien relative agli articoli K650 e K650.

    (*) Con el adaptador KS08050.T01, es posible instalar el indicador K650050.

    Fijación:

    Para eventuales sistemas de fijación y para la realización de lengüetas y/o orificios cuadrados, se ruega consultar las notas técnicas adjuntas al catálogo.

    Requerimientos especiales:

    Bajo pedido y con un mínimo de 50 unidades, los insertos se pueden suministrar con orificio d1 con tolerancia H7 y acabado pavonado.

    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con el orificio d1 según diseño.

    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material y con diferente revestimiento.

    El indicador se debe solicitar aparte.

    Bajo pedido, y por determinadas cantidades, el alojamiento del indicador puede ser diferente.

    Correspondencias diámetros/indicadores:

    d5=50 --> K650050

    d5=80 --> K650080 o K660080

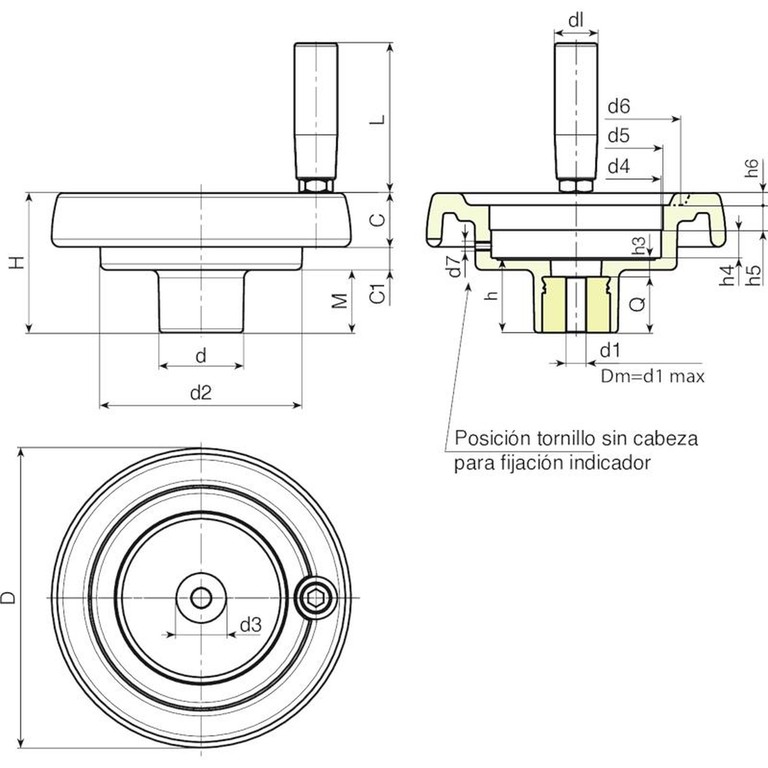

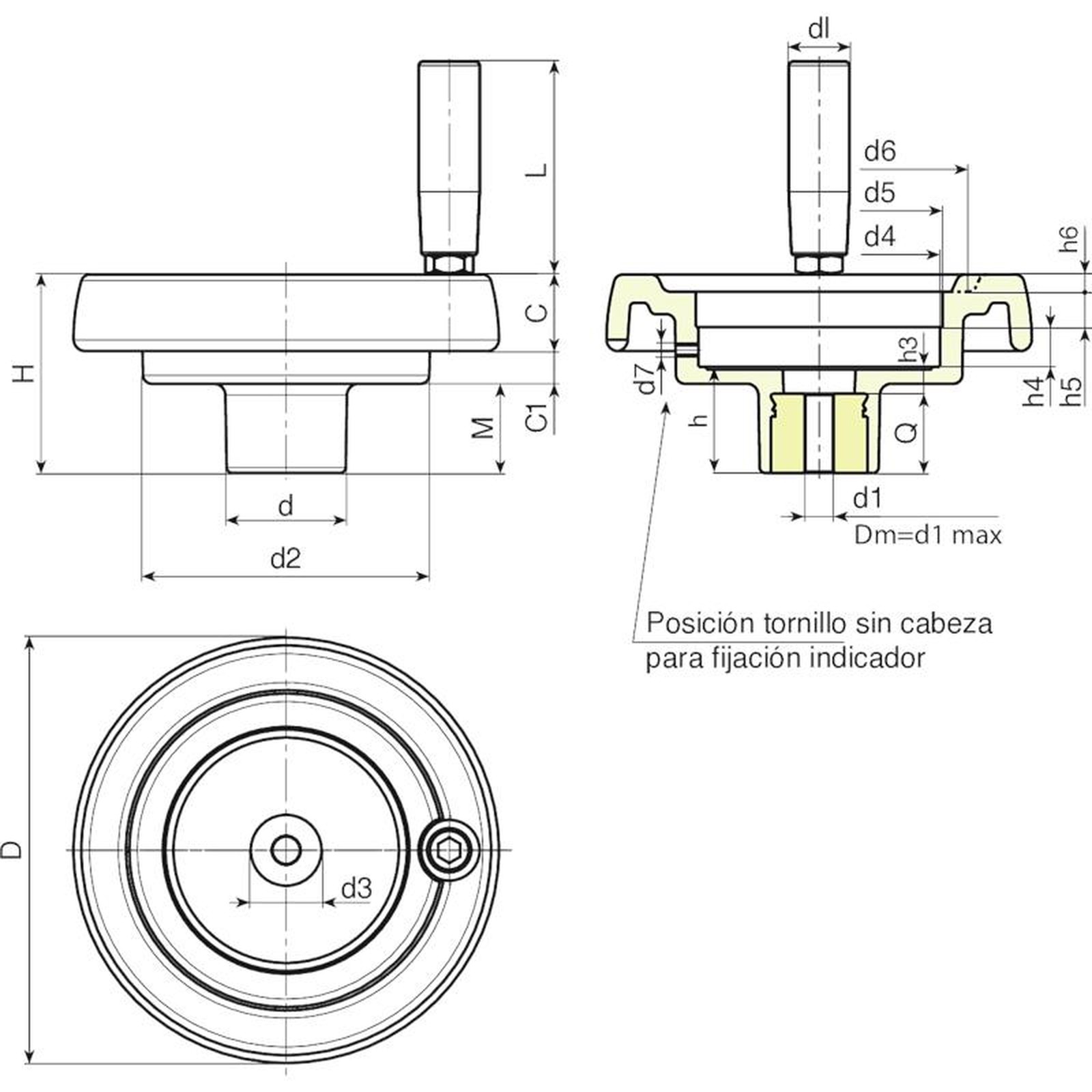

    Ficha de datos
    Código art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q Peso (g)
    K902087.0002 K902087.T050P5.801P 86 53 32 62 21 17 15 20 50.8 50 63 M6 26.5 6.5 11.5 12 3 20 56 12 5.8 20 185
    K902100.0003 K902100.T050P6.801P 99 55.5 32 63 23.5 20.5 11.5 20 50.8 50 68 M6 29 9 11.5 12 3.5 20 56 12 6.8 20 200
    K902130.0002 K902130.T080P6.801P 130 65.5 42 98 28.5 23,5 13,5 29 85.2 80* 90 M6 34 10 13.5 12.5 5 21 65 20 6.8 24 406
    K902150.0005 K902150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.2 80* 106 M6 37 9 13.5 12.5 6.5 23 76 20 6.8 28 530
    K902175.0002 K902175.T080P6.801P 174 73 41 114 30 31.5 11.5 26 85.2 80* 126 M6 39 11 13.5 12.5 8 25 86 20 6.8 28 760
    K902200.0001 K902200.T080P6.801P 201 71 46 136 24.5 32 14.5 30 85.2 80* 145 M6 35 12 13.6 12.5 10 25 86 22 6.8 23 920
    Atención: Con un mínimo de 50 unidades, el diámetro d1 se puede producir bajo pedido (tolerancia del orificio H10 galvanizado y H7 pavonado).
    Dm = Diámetro máximo obtenible de mecanización posterior (ampliación).
