SCHEIBENHANDRAD FÜR STELLUNGSANZEIGER MIT DREHGRIFF M202

11

K908


Volantini di manovra con sede per indicatore gravitazionale

    Material:

    Polyamid glasfaserverstärkt, (PA6+GF).

    Öl- und fettbeständig.

    Oberfläche:

    Matt.

    Farbe:

    Schwarz (RAL 9011).

    Einsatz:

    Buchse aus verzinktem Stahl mit Durchgangsbohrung (Toleranz H10).

    Seitlicher Einsatz:

    Buchse aus Messing mit Durchgangsgewinde.

    Seitengriff:

    Drehgriff Art. M202.

    Verwendbarer Stellungsanzeiger:

    Geeignet für die Stellungsanzeiger der Baureihen K650 oder K660. Der Stellungsanzeiger kann nur in vertikaler Lage verwendet werden (horizontale Maschinenachse). Der Stellungsanzeiger und der zugehörige Gewindestift d7 sind separat zu bestellen. Weitere Informationen zu den Stellungsanzeigern siehe Seiten mit den Artikeln K650 und K660.

    (*) Mit dem Adapter KS08050.T01 lässt sich der Stellungsanzeiger K650050 einbauen.

    Befestigung:

    Individuelle Befestigungsmöglichkeiten, sowie Ausführung für eine Passfeder / Vierkant-Aussparung siehe Katalog.

    Weitere Möglichkeiten:

    Buchse mit brünierter Oberfläche (d1 mit Toleranz H7). Ab einer Mindestabnahmemenge von 50 Stück.

    Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.

    Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.

    Stellungsanzeiger ist separat zu bestellen.

    Auf Anfrage und ab bestimmten Abnahmemengen kann die Aufnahme der Stellungsanzeiger kundenspezifisch gefertigt werden.

    Geeignete Stellungsanzeiger:

    d5= 50 --> Für Stellungsanzeiger K650050

    d5=80 --> Für Stellungsanzeiger K650080 oder K660080

    Datenblatt

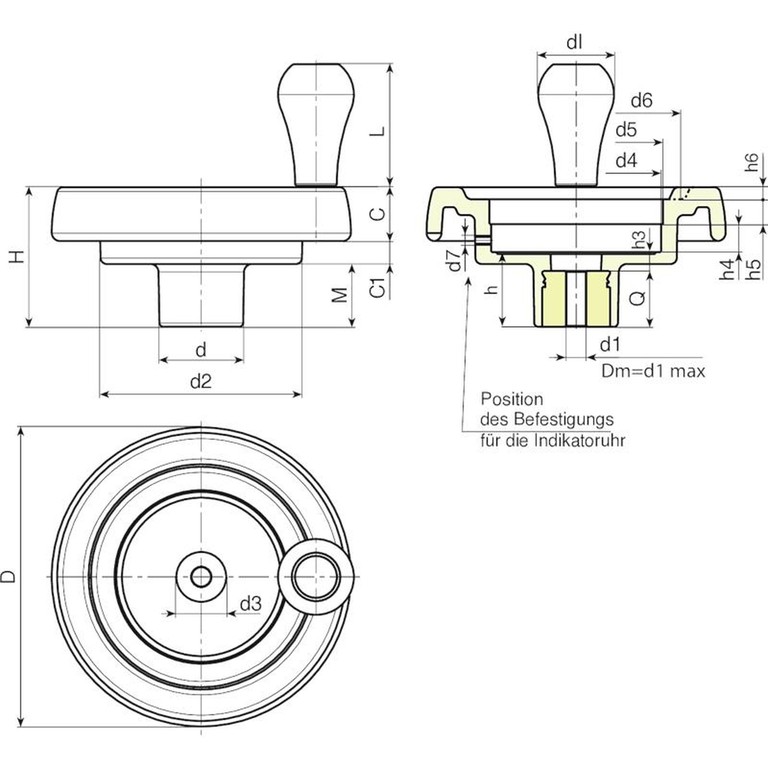

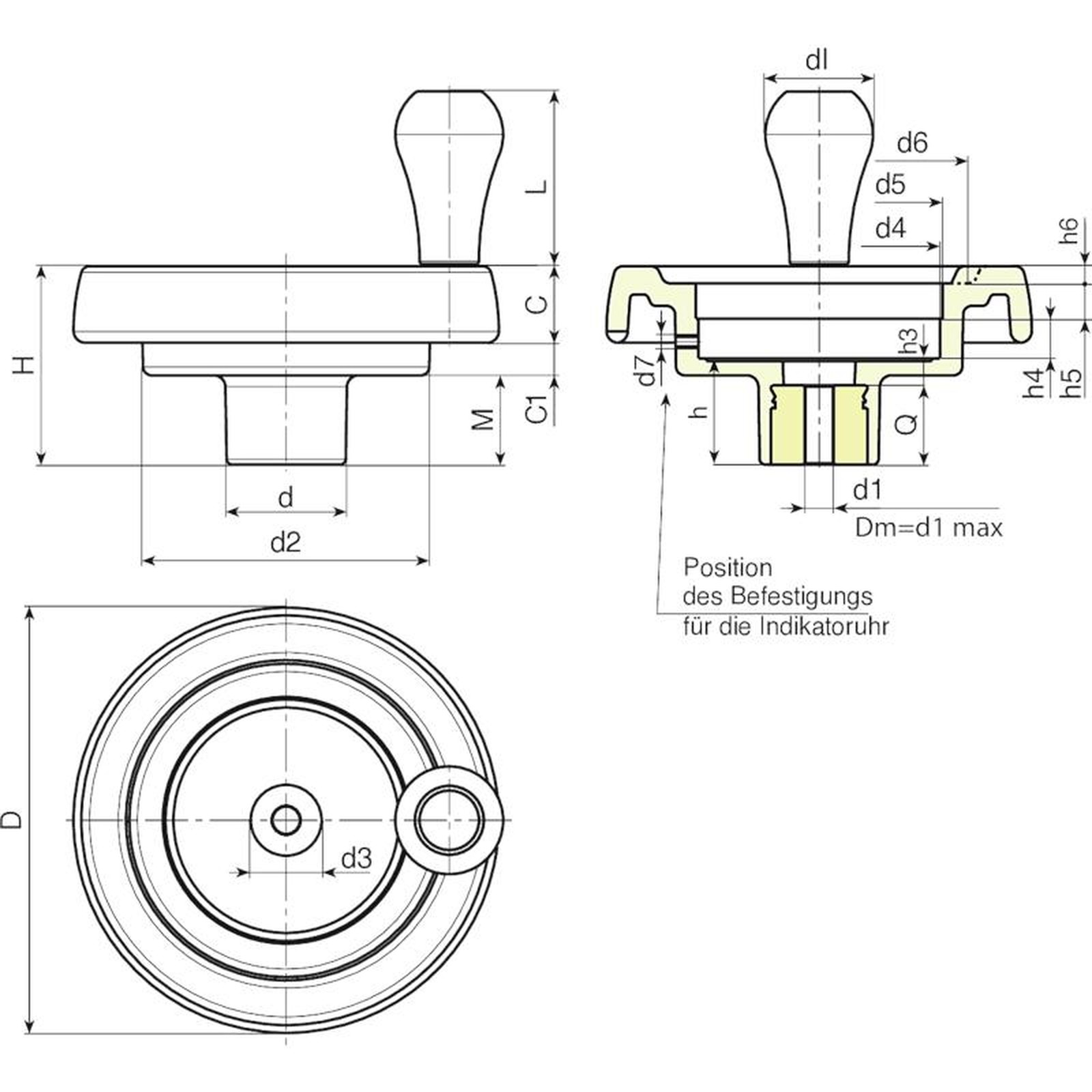

    Code Art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q Gewicht (g)
    K908150.0001 K908150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85,2 80* 106 M6 37 9 13.5 12.5 6.5 40 64 20 6.8 28 525
    K908175.0001 K908175.T080P6.801P 174 73 41 114 30 31,5 11.5 26 85.2 80* 126 M6 39 11 13,5 12,5 8 40 64 20 6.8 28 745
    K908200.0001 K908200.T080P6.801P 201 71 46 136 24,5 32 14,5 30 85,2 80* 145 M6 35 12 13.6 12.5 10 40 64 22 6.8 23 905
    Achtung: Ab einer Mindestbestellmenge von 50 Stück kann der Durchmesser d1 individuell angepasst werden. Bohrung verzinkt (Toleranz H10). Bohrung brüniert (Toleranz H7).
    Dm = der maximal mögliche Durchmesser nach der Nachbearbeitung.
