SCHEIBENHANDRAD FÜR STELLUNGSANZEIGER MIT DREHGRIFF M129

11

K906


Volantini di manovra con sede per indicatore gravitazionale

    Material:

    Polyamid glasfaserverstärkt, (PA6+GF).

    Öl- und fettbeständig.

    Oberfläche:

    Matt.

    Farbe:

    Schwarz (RAL 9011).

    Einsatz:

    Buchse aus verzinktem Stahl mit Durchgangsbohrung (Toleranz H10).

    Seitlicher Einsatz:

    Buchse aus Messing mit Durchgangsgewinde.

    Seitengriff:

    Drehgriff Art. M129.

    Verwendbarer Stellungsanzeiger:

    Geeignet für die Stellungsanzeiger der Baureihen K650 oder K660. Der Stellungsanzeiger kann nur in vertikaler Lage verwendet werden (horizontale Maschinenachse). Der Stellungsanzeiger und der zugehörige Gewindestift d7 sind separat zu bestellen. Weitere Informationen zu den Stellungsanzeigern siehe Seiten mit den Artikeln K650 und K660.

    (*) Mit dem Adapter KS08050.T01 lässt sich der Stellungsanzeiger K650050 einbauen.

    Befestigung:

    Individuelle Befestigungsmöglichkeiten, sowie Ausführung für eine Passfeder / Vierkant-Aussparung siehe Katalog.

    Weitere Möglichkeiten:

    Buchse mit brünierter Oberfläche (d1 mit Toleranz H7). Ab einer Mindestabnahmemenge von 50 Stück.

    Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.

    Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.

    Stellungsanzeiger ist separat zu bestellen.

    Auf Anfrage und ab bestimmten Abnahmemengen kann die Aufnahme der Stellungsanzeiger kundenspezifisch gefertigt werden.

    Geeignete Stellungsanzeiger:

    d5= 50 --> Für Stellungsanzeiger K650050

    d5=80 --> Für Stellungsanzeiger K650080 oder K660080

    Datenblatt

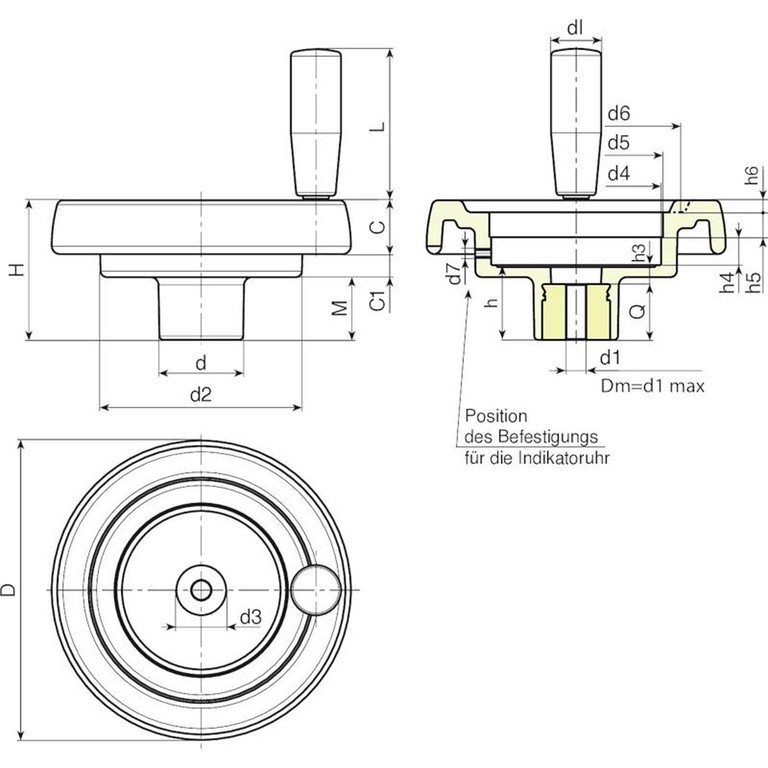

    Code Art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q Gewicht (g)
    K906087.0002 K906087.T050P6.801P 86 53 32 62 21 17 15 20 50.8 50 63 M6 26.5 6.5 11.5 12 3 20 52 12 5.8 20 197
    K906100.0002 K906100.T050P6.801P 99 55.5 32 63 23.5 20.5 11.5 20 50.8 50 68 M6 29 9 11.5 12 3.5 20 52 12 6.8 20 212
    K906130.0001 K906130.T080P6.801P 130 65.5 42 98 28.5 23,5 13,5 29 85,2 80* 90 M6 34 10 13.5 12.5 5 23 62 20 6.8 24 410
    K906150.0004 K906150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.2 80* 106 M6 37 9 13.5 12.5 6.5 25 72 20 6.8 28 522
    K906175.0001 K906175.T080P6.801P 174 73 41 114 30 31,5 11.5 26 85.2 80* 126 M6 39 11 13,5 12,5 8 25 81 20 6.8 28 750
    K906200.0001 K906200.T080P6.801P 201 71 46 136 24,5 32 14,5 30 85,2 80* 145 M6 35 12 13.6 12.5 10 25 81 22 6.8 23 910
    Achtung: Ab einer Mindestbestellmenge von 50 Stück kann der Durchmesser d1 individuell angepasst werden. Bohrung verzinkt (Toleranz H10). Bohrung brüniert (Toleranz H7).
    Dm = der maximal mögliche Durchmesser nach der Nachbearbeitung.
