BUND TIL MASSIVT STYREHÅNDHJUL MED INDIKATORSÆDE OG FABRIKSFORBEREDELSE TIL HÅNDTAG

11

KBASE


Volantini di manovra con sede per indicatore gravitazionale

    Materialer:

    Forstærket og stabiliseret polyamid.

    Olie- og fedtbestandig.

    Overflade:

    Satineret.

    Farve:

    Sort (RAL 9011).

    Indsats:

    Bøsning med gennemgående glat hul af forzinket stål (hultolerance H10).

    Sideindsats:

    Bøsning af messing med gennemgående gevindskåret hul.

    Monterbar indikator:

    Brug tyngdekraftsindikatorer model serie K650 eller K660. Indikatoren kan kun anvendes i den lodrette position (vandret maskinakse). Indikatoren og den tilsvarende fæstestift d7 skal erhverves separat. Indhent yderligere oplysninger om indikatorerne på siderne vedrørende artikel K650 og K660.

    (*) Med adapteren KS08050.T01 kan man montere indikatoren K650050.

    Fastspænding:

    Indhent eventuelt oplysninger om fæstesystemer, udformning af kilenoter og/eller firkantede åbninger i katalogets medfølgende tekniske specifikationer.

    Andre muligheder:

    På forespørgsel og en bestilling af mindst 50 stk. kan indsatsene leveres med en d1-åbning med H7 tolerance og poleret finish.

    På forespørgsel og i funktion af antal kan indsatsene leveres med en d1-åbning efter tegning.

    På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer/med anden beklædning.

    Indikator, der skal bestilles separat.

    På forespørgsel og i funktion af antal kan indikatorens sæde ændres.

    Overensstemmelse mellem diameter/indikator:

    d5=50 --> K650050

    d5=80 --> K650080 o K660080

    Data sheet

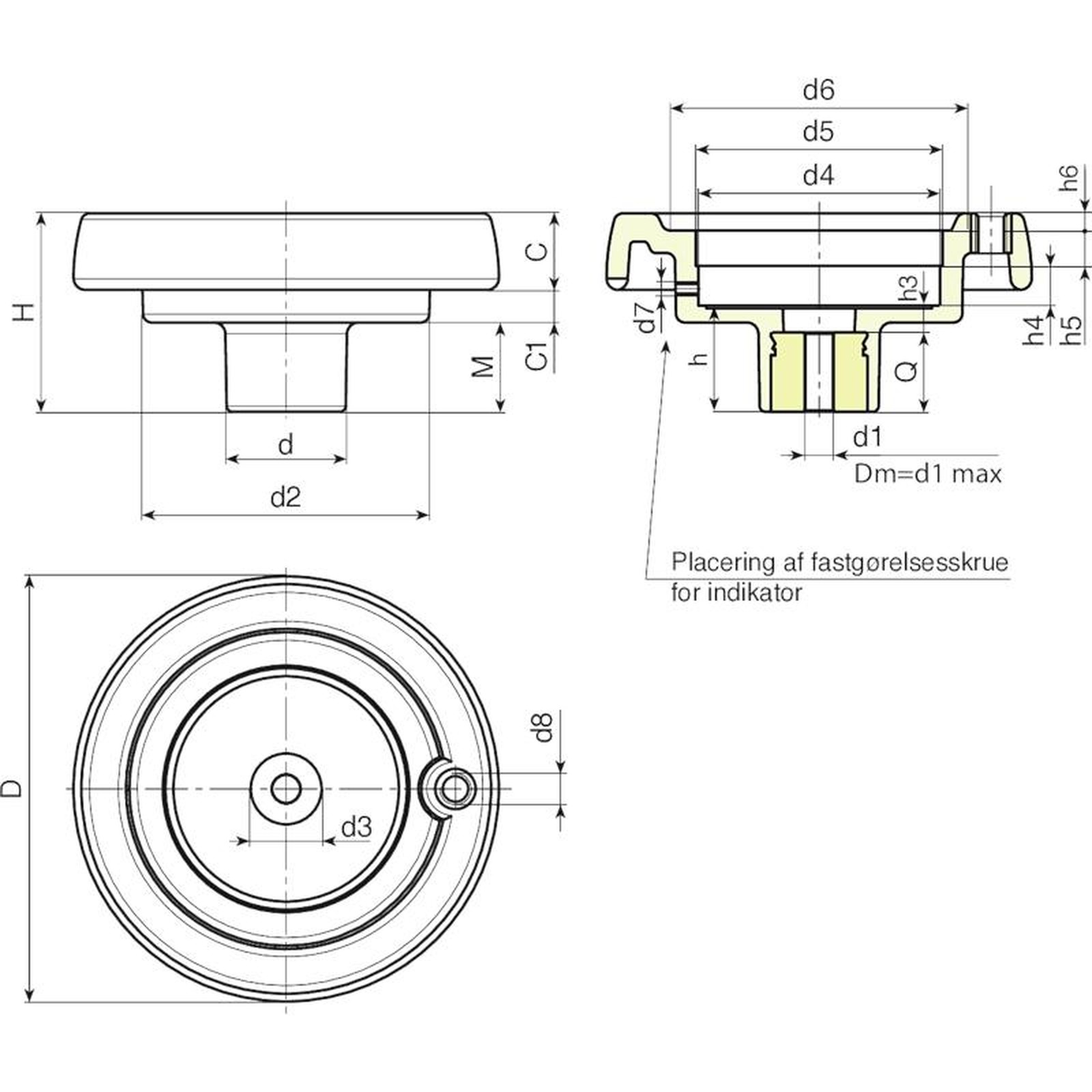

    Kode art. D H d d2 M C C1 d3 d4 d5 d6 d7 d8 h h3 h4 h5 h6 Dm d1 Q Weight (g)
    K087.T050P5.801P K087.T050P5.801P 86 53 32 62 21 17 15 20 50,8 50 63 M6 M6 26,5 6,5 11,5 12 3 12 5,8 20 155
    K100.T050P6.801P K100.T050P6.801P 99 55,5 32 63 23,5 20,5 11,5 20 50,8 50 68 M6 M6 29 9 11,5 12 3,5 12 6,8 20 170
    K130.T080P6.801P K130.T080P6.801P 130 65,5 42 98 28,5 23,5 13,5 29 85,2 80* 90 M6 M8 34 10 13,5 12,5 5 20 6,8 24 350
    K150.T080P6.801P K150.T080P6.801P 149 69 42 101 31 25,5 12,5 29 85,2 80* 106 M6 M10 37 9 13,5 12,5 6,5 20 6,8 28 430
    K175.T080P6.801P K175.T080P6.801P 174 73 41 114 30 31,5 11,5 26 85,2 80* 126 M6 M10 39 11 13,5 12,5 8 20 6,8 28 650
    K200.T080P6.801P K200.T080P6.801P 201 71 46 136 24,5 32 14,5 30 85,2 80* 145 M6 M10 35 12 13,6 12,5 10 22 6,8 23 810
    OBS: Ved bestilling af mindst 50 stk. kan størrelsen på d1 fremstilles med en påkrævet diameter (hultolerance forzinket H10 og poleret H7).
    Dm = Maksimal diameter, der kan opnås som efterfølgende bearbejdning (udvidelse).
