MASSIVT STYREHÅNDHJUL MED INDIKATORSÆDE OG DREJELIGT HÅNDTAG M202

11

K908


Volantini di manovra con sede per indicatore gravitazionale

    Materialer:

    Forstærket og stabiliseret polyamid.

    Olie- og fedtbestandig.

    Overflade:

    Satineret.

    Farve:

    Sort (RAL 9011).

    Indsats:

    Bøsning med gennemgående glat hul af forzinket stål (hultolerance H10).

    Sideindsats:

    Bøsning af messing med gennemgående gevindskåret hul.

    Sidehåndtag:

    Drejeligt håndtag art. M202.

    Monterbar indikator:

    Brug tyngdekraftsindikatorer model serie K650 eller K660. Indikatoren kan kun anvendes i den lodrette position (vandret maskinakse). Indikatoren og den tilsvarende fæstestift d7 skal erhverves separat. Indhent yderligere oplysninger om indikatorerne på siderne vedrørende artikel K650 og K660.

    (*) Med adapteren KS08050.T01 kan man montere indikatoren K650050.

    Fastspænding:

    Indhent eventuelt oplysninger om fæstesystemer, udformning af kilenoter og/eller firkantede åbninger i katalogets medfølgende tekniske specifikationer.

    Andre muligheder:

    På forespørgsel og en bestilling af mindst 50 stk. kan indsatsene leveres med en d1-åbning med H7 tolerance og poleret finish.

    På forespørgsel og i funktion af antal kan indsatsene leveres med en d1-åbning efter tegning.

    På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer/med anden beklædning.

    Indikator, der skal bestilles separat.

    På forespørgsel og i funktion af antal kan indikatorens sæde ændres.

    Overensstemmelse mellem diameter/indikator:

    d5=50 --> K650050

    d5=80 --> K650080 o K660080

    Data sheet

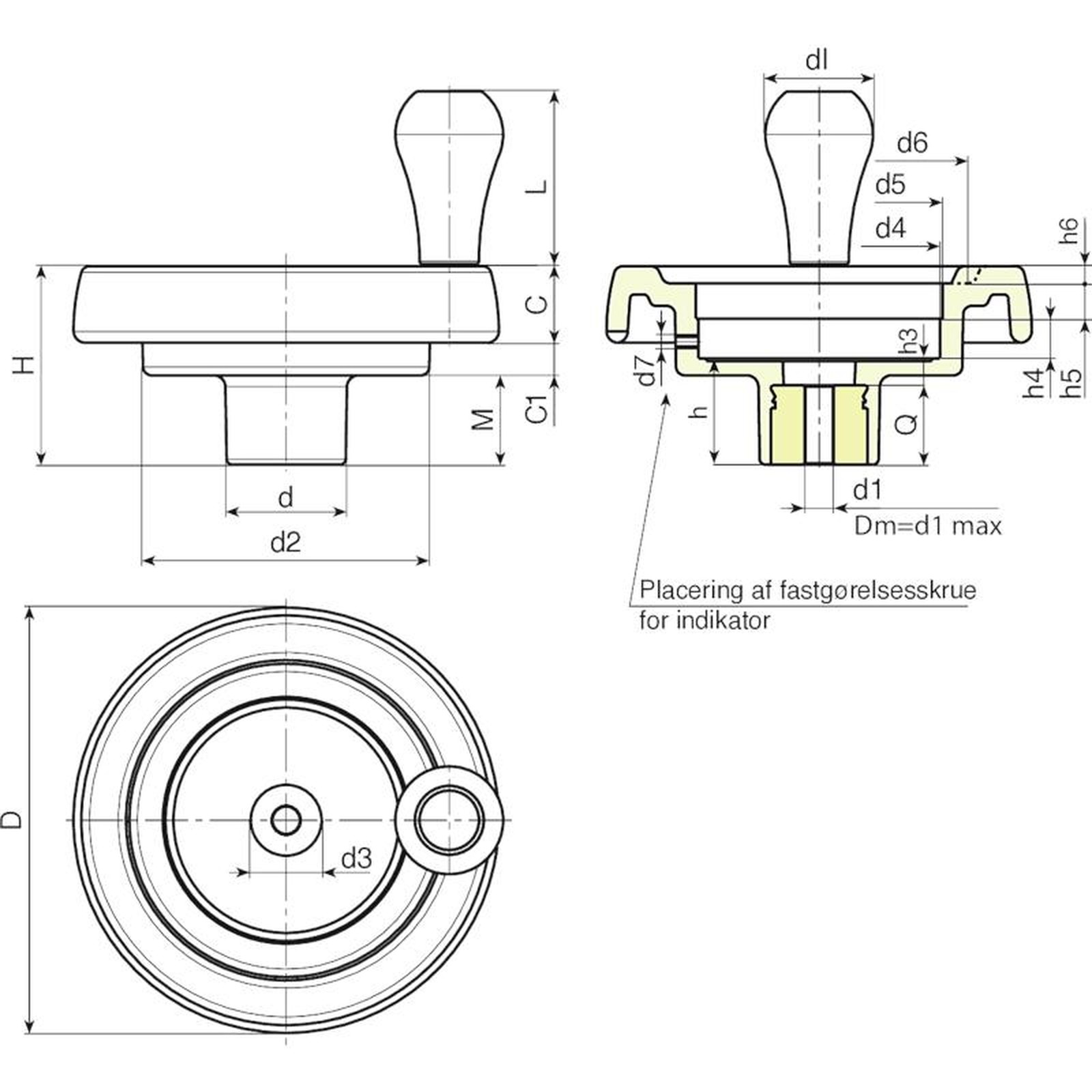

    Kode art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q Weight (g)
    K908150.0001 K908150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85,2 80* 106 M6 37 9 13.5 12.5 6.5 40 64 20 6.8 28 525
    K908175.0001 K908175.T080P6.801P 174 73 41 114 30 31,5 11.5 26 85.2 80* 126 M6 39 11 13,5 12,5 8 40 64 20 6.8 28 745
    K908200.0001 K908200.T080P6.801P 201 71 46 136 24,5 32 14,5 30 85,2 80* 145 M6 35 12 13.6 12.5 10 40 64 22 6.8 23 905
    OBS: Ved bestilling af mindst 50 stk. kan størrelsen på d1 fremstilles med en påkrævet diameter (hultolerance forzinket H10 og poleret H7).
    Dm = Maksimal diameter, der kan opnås som efterfølgende bearbejdning (udvidelse).
