MASSIVT STYREHÅNDHJUL MED INDIKATORSÆDE OG DREJELIGT HÅNDTAG M129

11

K906


Volantini di manovra con sede per indicatore gravitazionale

    Materialer:

    Forstærket og stabiliseret polyamid.

    Olie- og fedtbestandig.

    Overflade:

    Satineret.

    Farve:

    Sort (RAL 9011).

    Indsats:

    Bøsning med gennemgående glat hul af forzinket stål (hultolerance H10).

    Sideindsats:

    Bøsning af messing med gennemgående gevindskåret hul.

    Sidehåndtag:

    Drejeligt håndtag art. M129.

    Monterbar indikator:

    Brug tyngdekraftsindikatorer model serie K650 eller K660. Indikatoren kan kun anvendes i den lodrette position (vandret maskinakse). Indikatoren og den tilsvarende fæstestift d7 skal erhverves separat. Indhent yderligere oplysninger om indikatorerne på siderne vedrørende artikel K650 og K660.

    (*) Med adapteren KS08050.T01 kan man montere indikatoren K650050.

    Fastspænding:

    Indhent eventuelt oplysninger om fæstesystemer, udformning af kilenoter og/eller firkantede åbninger i katalogets medfølgende tekniske specifikationer.

    Andre muligheder:

    På forespørgsel og en bestilling af mindst 50 stk. kan indsatsene leveres med en d1-åbning med H7 tolerance og poleret finish.

    På forespørgsel og i funktion af antal kan indsatsene leveres med en d1-åbning efter tegning.

    På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer/med anden beklædning.

    Indikator, der skal bestilles separat.

    På forespørgsel og i funktion af antal kan indikatorens sæde ændres.

    Overensstemmelse mellem diameter/indikator:

    d5=50 --> K650050

    d5=80 --> K650080 o K660080

    Data sheet

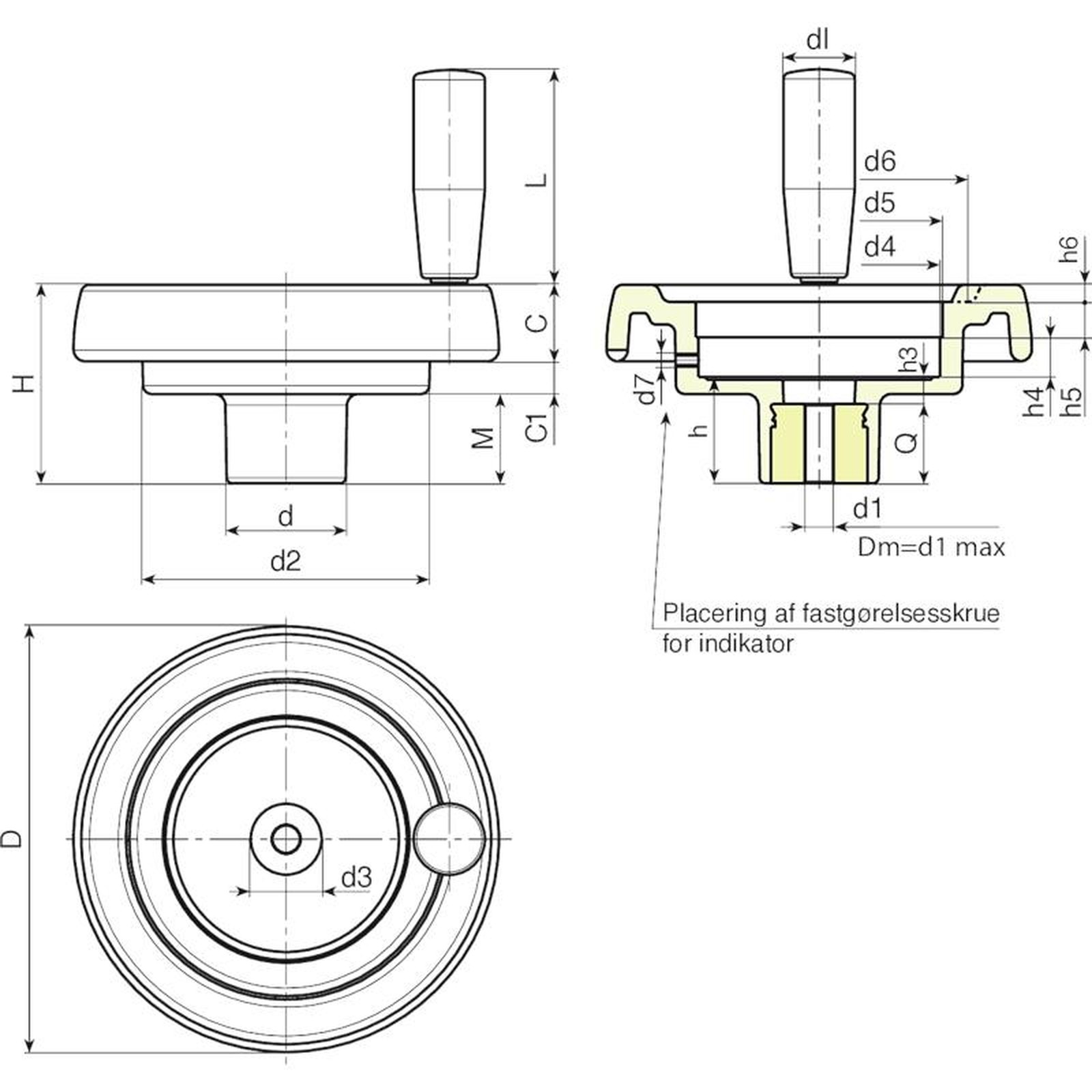

    Kode art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q Weight (g)
    K906087.0002 K906087.T050P6.801P 86 53 32 62 21 17 15 20 50.8 50 63 M6 26.5 6.5 11.5 12 3 20 52 12 5.8 20 197
    K906100.0002 K906100.T050P6.801P 99 55.5 32 63 23.5 20.5 11.5 20 50.8 50 68 M6 29 9 11.5 12 3.5 20 52 12 6.8 20 212
    K906130.0001 K906130.T080P6.801P 130 65.5 42 98 28.5 23,5 13,5 29 85,2 80* 90 M6 34 10 13.5 12.5 5 23 62 20 6.8 24 410
    K906150.0004 K906150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.2 80* 106 M6 37 9 13.5 12.5 6.5 25 72 20 6.8 28 522
    K906175.0001 K906175.T080P6.801P 174 73 41 114 30 31,5 11.5 26 85.2 80* 126 M6 39 11 13,5 12,5 8 25 81 20 6.8 28 750
    K906200.0001 K906200.T080P6.801P 201 71 46 136 24,5 32 14,5 30 85,2 80* 145 M6 35 12 13.6 12.5 10 25 81 22 6.8 23 910
    OBS: Ved bestilling af mindst 50 stk. kan størrelsen på d1 fremstilles med en påkrævet diameter (hultolerance forzinket H10 og poleret H7).
    Dm = Maksimal diameter, der kan opnås som efterfølgende bearbejdning (udvidelse).
