MASSIVT STYREHÅNDHJUL MED INDIKATORSÆDE, DREJELIGT OG FOLDELIGT HÅNDTAG OG BLOKERINGSGREB

11

K905


Volantini di manovra con sede per indicatore gravitazionale

Materialer:

Forstærket og stabiliseret polyamid.

Olie- og fedtbestandig.

Overflade:

Satineret.

Farve:

Sort (RAL 9011).

Indsats:

Bøsning med gennemgående glat hul af forzinket stål (hultolerance H10).

Monterbar indikator:

Brug tyngdekraftsindikatorer model serie K650 eller K660. Indikatoren kan kun anvendes i den lodrette position (vandret maskinakse). Indikatoren og den tilsvarende fæstestift d7 skal erhverves separat. Indhent yderligere oplysninger om indikatorerne på siderne vedrørende artikel K650 og K660.

(*) Med adapteren KS08050.T01 kan man montere indikatoren K650050.

Sideindsats:

Bøsning af messing med gennemgående gevindskåret hul.

Sidehåndtag:

Drejeligt håndtag art. M136.

Håndhjul til fastspænding:

Cylindrisk håndhjul G793-36 med gevindskåret bolt.

Fastspænding:

Indhent eventuelt oplysninger om fæstesystemer, udformning af kilenoter og/eller firkantede åbninger i katalogets medfølgende tekniske specifikationer.

Andre muligheder:

På forespørgsel og en bestilling af mindst 50 stk. kan indsatsene leveres med en d1-åbning med H7 tolerance og poleret finish.

På forespørgsel og i funktion af antal kan indsatsene leveres med en d1-åbning efter tegning.

På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer/med anden beklædning.

Indikator, der skal bestilles separat.

På forespørgsel og i funktion af antal kan indikatorens sæde ændres.

Overensstemmelse mellem diameter/indikator:

d5=50 --> K650050

d5=80 --> K650080 o K660080

Data sheet

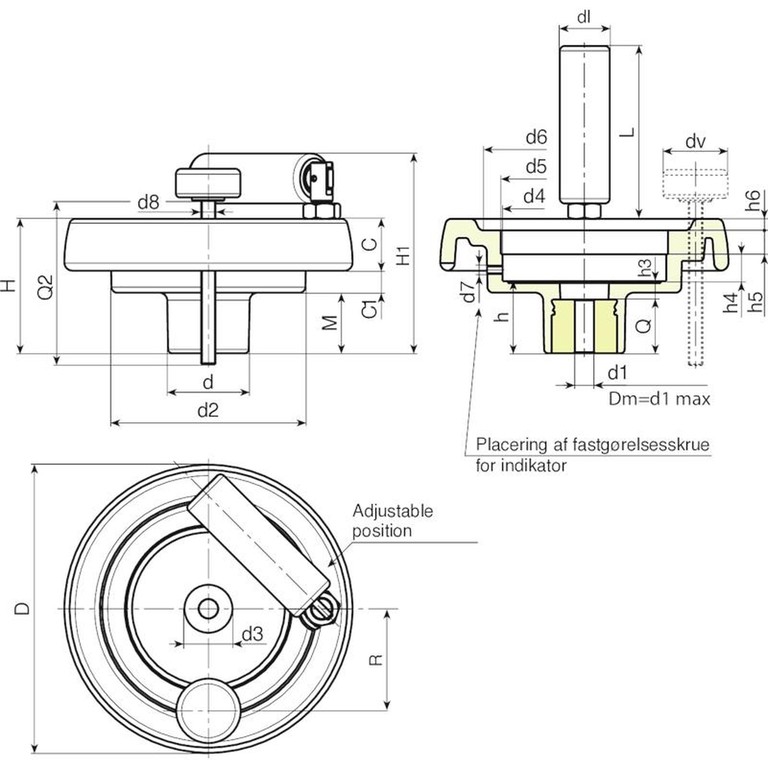

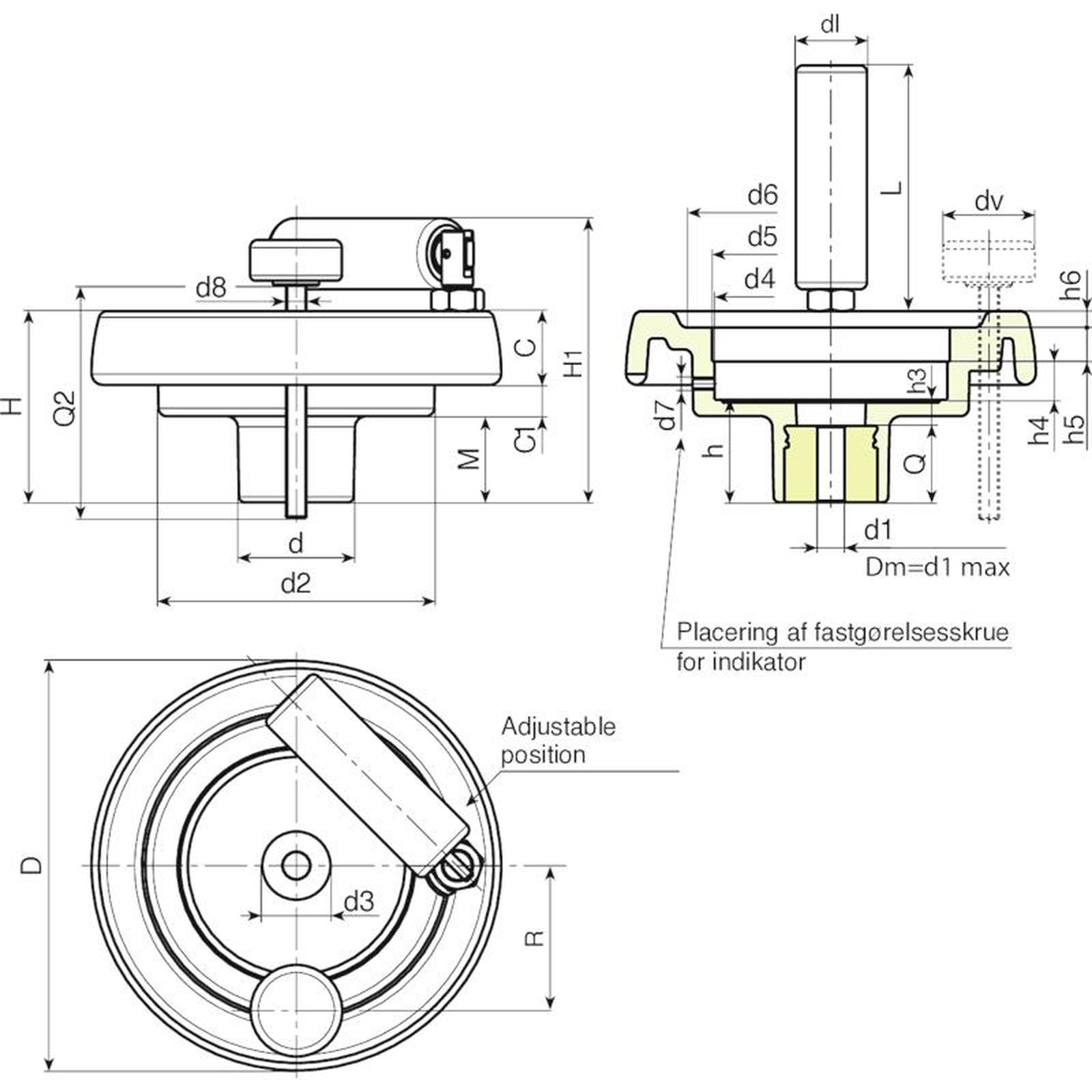

Kode art. D H H1 d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 R d8 dl L Dm d1 Q Weight (g)
K905130.0002 K905130.T080P6.801P 130 65.5 94 42 98 28.5 23,5 13,5 29 85.2 80* 90 M6 34 10 13.5 12.5 5 54 M8 25 76 20 6.8 24 430
K905150.0003 K905150.T080P6.801P 149 69 104 42 101 31 25.5 12.5 29 85.2 80* 106 M6 37 9 13.5 12.5 6.5 57 M8 26 89 20 6.8 28 615
K905175.0006 K905175.T080P6.801P 174 73 108 41 114 30 31.5 11.5 26 85.2 80* 126 M6 39 11 13.5 12.5 8 60 M8 26 89 20 6.8 28 835
K905200.0001 K905200.T080P6.801P 201 71 106 46 136 24,5 32 14,5 30 85.2 80* 145 M6 35 12 13.6 12.5 10 74 M8 26 97 22 6.8 23 999
