MASSIVT STYREHÅNDHJUL MED INDIKATORSÆDE OG DREJELIGT OG FOLDELIGT HÅNDTAG

11

K904


Volantini di manovra con sede per indicatore gravitazionale

Materialer:

Forstærket og stabiliseret polyamid.

Olie- og fedtbestandig.

Overflade:

Satineret.

Farve:

Sort (RAL 9011).

Indsats:

Bøsning med gennemgående glat hul af forzinket stål (hultolerance H10).

Sideindsats:

Bøsning af messing med gennemgående gevindskåret hul.

Sidehåndtag:

Drejeligt håndtag art. M136.

Monterbar indikator:

Brug tyngdekraftsindikatorer model serie K650 eller K660. Indikatoren kan kun anvendes i den lodrette position (vandret maskinakse). Indikatoren og den tilsvarende fæstestift d7 skal erhverves separat. Indhent yderligere oplysninger om indikatorerne på siderne vedrørende artikel K650 og K660.

(*) Med adapteren KS08050.T01 kan man montere indikatoren K650050.

Fastspænding:

Indhent eventuelt oplysninger om fæstesystemer, udformning af kilenoter og/eller firkantede åbninger i katalogets medfølgende tekniske specifikationer.

Andre muligheder:

På forespørgsel og en bestilling af mindst 50 stk. kan indsatsene leveres med en d1-åbning med H7 tolerance og poleret finish.

På forespørgsel og i funktion af antal kan indsatsene leveres med en d1-åbning efter tegning.

På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer/med anden beklædning.

Indikator, der skal bestilles separat.

På forespørgsel og i funktion af antal kan indikatorens sæde ændres.

Overensstemmelse mellem diameter/indikator:

d5=50 --> K650050

d5=80 --> K650080 o K660080

Data sheet

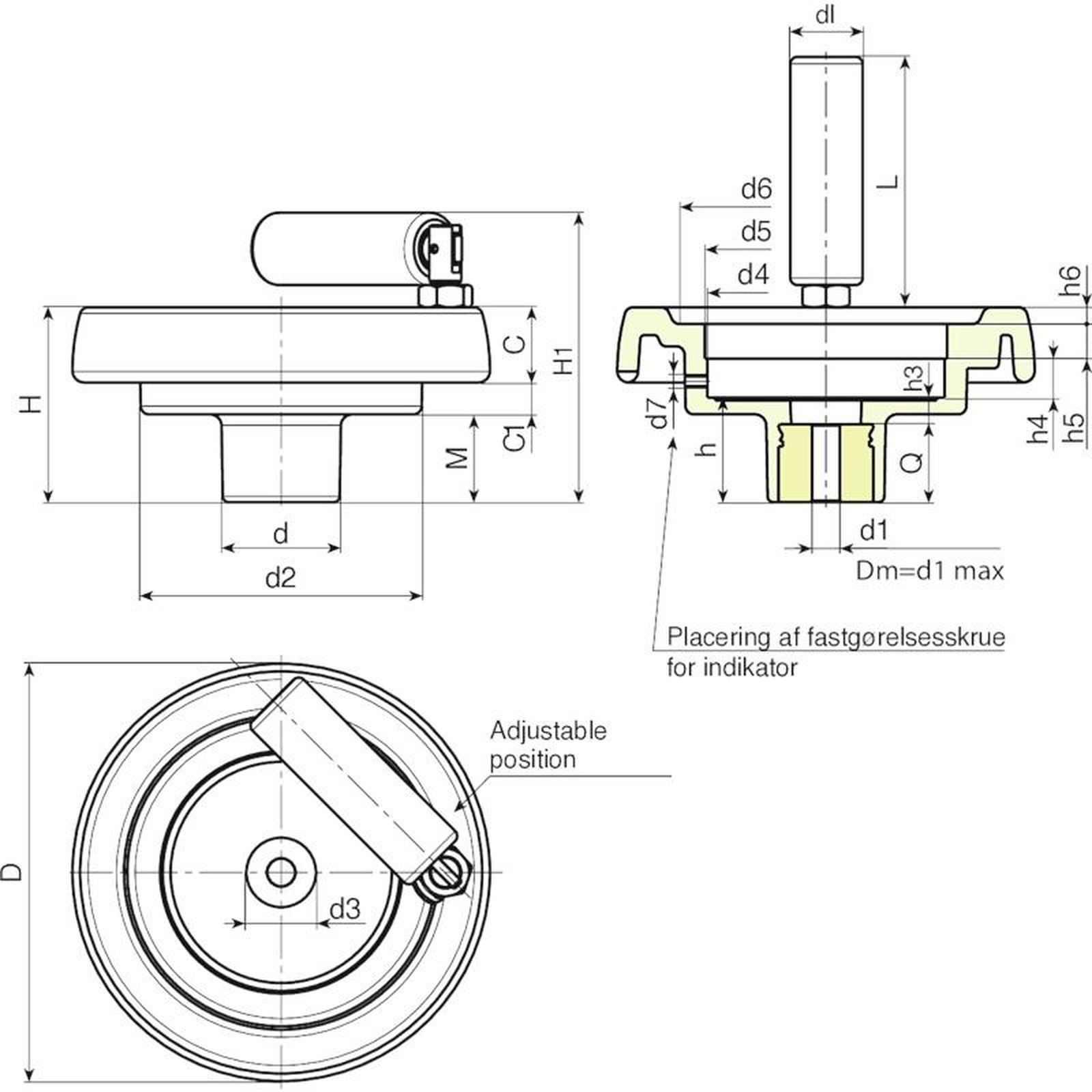

Kode art. D H H1 d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q Weight (g)
K904087.0001 K904087.T050P5.801P 86 53 77 32 62 21 17 15 20 50,8 50 63 M6 26,5 6,5 11,5 12 3 20 56 12 5,8 20 195
K904100.0001 K904100.T050P6.801P 99 55,5 80 32 63 23,5 20,5 11,5 20 50,8 50 68 M6 29 9 11,5 12 3,5 20 56 12 6,8 20 210
K904130.0005 K904130.T080P6.801P 130 65,5 94 42 98 28,5 23,5 13,5 29 85,2 80* 90 M6 34 10 13,5 12,5 5 25 76 20 6,8 24 420
K904150.0002 K904150.T080P6.801P 149 69 104 42 101 31 25,5 12,5 29 85,2 80* 106 M6 37 9 13,5 12,5 6,5 26 89 20 6,8 28 580
K904175.0001 K904175.T080P6.801P 174 73 107 41 114 30 31,5 11,5 26 85,2 80* 126 M6 39 11 13,5 12,5 8 26 89 20 6,8 28 800
K904200.0002 K904200.T080P6.801P 201 71 106 46 136 24,5 32 14,5 30 85,2 80* 145 M6 35 12 13,6 12,5 10 26 97 22 6,8 23 970
OBS: Ved bestilling af mindst 50 stk. kan størrelsen på d1 fremstilles med en påkrævet diameter (hultolerance forzinket H10 og poleret H7).
Dm = Maksimal diameter, der kan opnås som efterfølgende bearbejdning (udvidelse).
