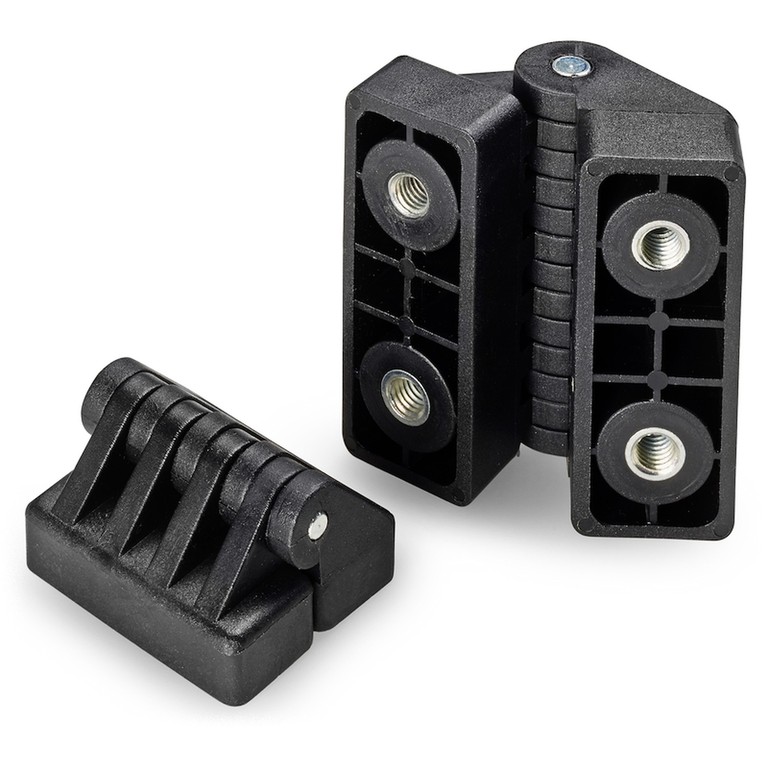

Materiaal:
Versterkte polyamide.
Bestand tegen oliën en vetten.
Oppervlak:
Gesatineerd.
Kleur:
Zwart(RAL 9011).
Inzetstuk:
Scharnierpen in verzinkt staal.
Bus met blinde schroefdraadboring in messing (schroefdraad tolerantie 6H).
(*) Bus met blinde schroefdraadboring in verzinkt staal (schroefdraad tolerantie 6H).
Speciale verzoeken:
Geen.

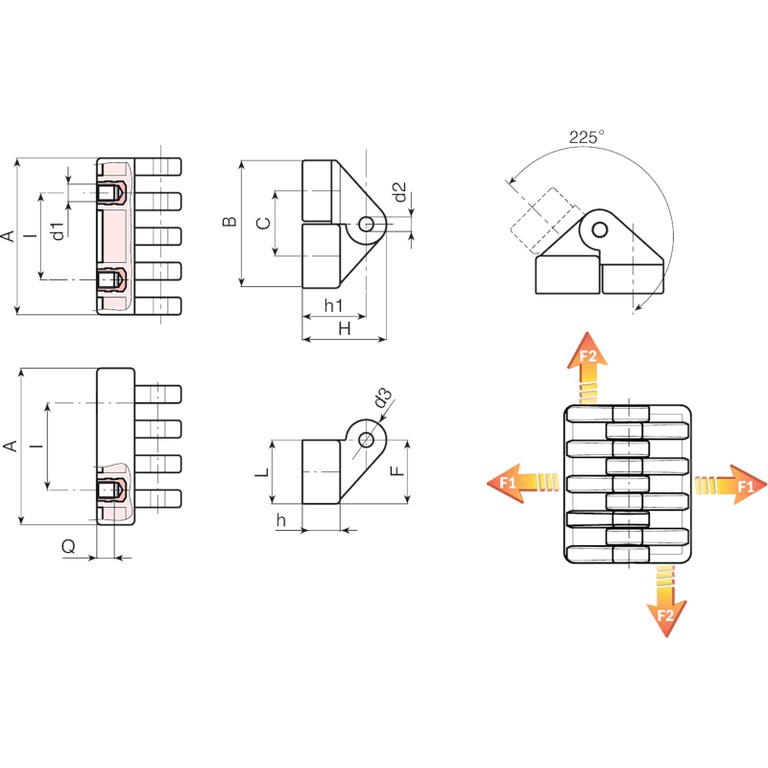

| Code | art. | I | C | A | L | B | F | h | h1 | H | d2 | d3 | d1 6H | Q | Gewicht (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O45030.0001 | O45030.TM0501 | 15 | 18 | 30 | 17 | 35 | 17,5 | 11 | 19 | 24,5 | 4 | 11 | M5 | 6 | 26 | 1180 | 1130 |
| O45054.0001 | O45054.TM0601 | 30 | 22,5 | 54 | 21,5 | 44 | 22 | 13 | 22,5 | 30 | 5 | 15 | M6 | 7 | 58 | 1520 | 2980 |
| O45078.0001 | O45078.TM0801 | 42 | 31 | 78 | 30 | 61 | 30,5 | 18,5 | 31,5 | 42,5 | 8 | 22 | (*) M8 | 9 | 178 | 885 | 2875 |
