Anyagok:
(1) Rozsdamentes acél dugattyúcsap (AISI 303).
(2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).
(3) Rozsdamentes acélrugó (AISI 301).
(4) Esztergált rozsdamentes acél marokgomb (AISI 303).
(5) Rozsdamentes acél rögzítőcsavar (AISI 304).
Felületkikészítés:
Szatén.
Szín:
Természetes.
FIGYELEM:
> A dugattyú szárának furatához H7 toleranciát javasolunk.
> A csavaranyát felszerelve szállítjuk.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a dugattyút teljesen szétszerelve tudjuk szállítani.
Kérésre leszerelve tudjuk szállítani a csavaranyát.

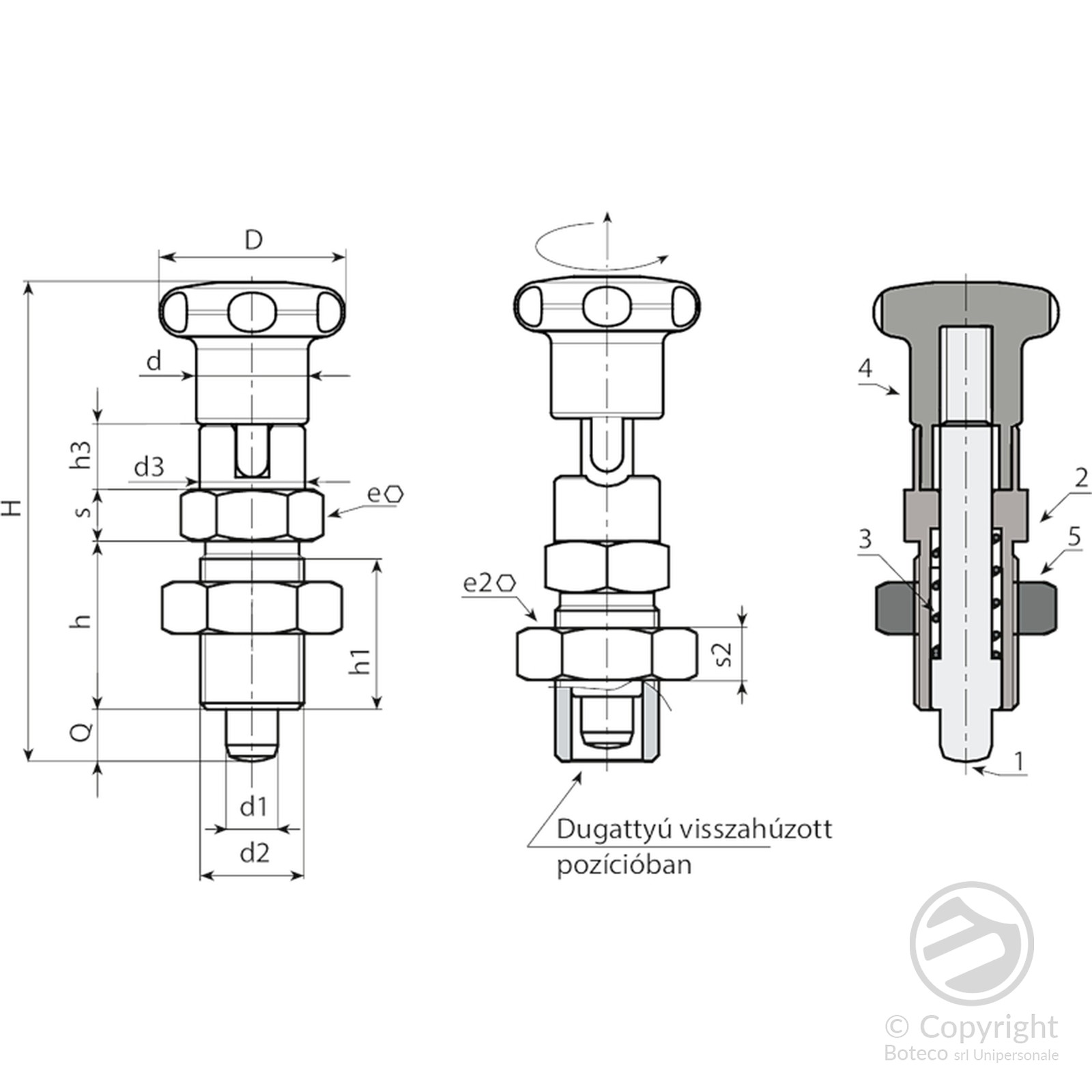

W723 CIN változat - csavaranyával
| Kód | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W723.0001 | W723.I0501CIN | 22 | 52 | 17 | 15 | 6.5 | 12 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | - |
| W723.0002 | W723.I0601CIN | 27 | 61 | 20 | 18 | 7.5 | 14 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | - |
| W723.0004 | W723.I0801CIN | 32 | 77 | 26 | 23 | 9.5 | 19 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | - |
| W723.0005 | W723.I1001CIN | 32 | 90 | 33 | 30 | 11.5 | 19 | M20x1,5 | 20 | 22 | 10 | 30 | 9 | 10 | 10 | 240 |
