Materiaalit:
W830:
Painimen runko terästä, lujuusluokka 5.8.
W830CIN:
Painimen runko ruostumatonta terästä (AISI 303).
Pinta:
Sileä.
Väri:
W830:
Mustattu.
W830CIN:
Käsittelemätön.
Pallo:
Pallo karkaistua ruostumatonta terästä (laakereista) (AISI 420).
Jousi:
W830:
Jousi jousiterästä.
W830CIN:
Ruostumaton teräsjousi (AISI 301).
Jousen työntötyyppi:
Normaali.
Erikoistilaukset:
Ei mitään.
Versio W830: mustattua terästä

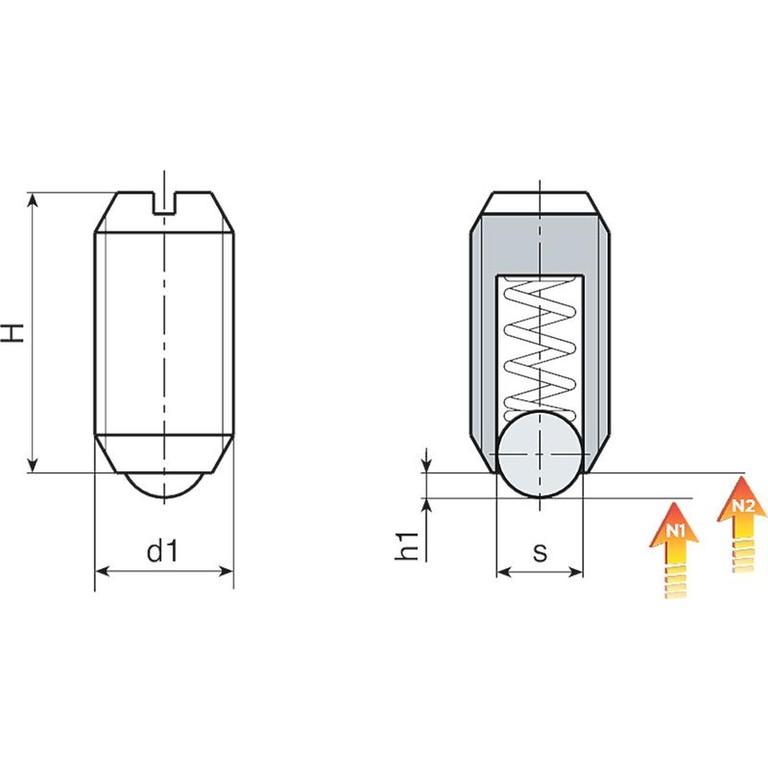

| Koodi | art. | s | H | h1 | N1 (N) | N2 (N) | d1 6H | Paino (g) | aa |
|---|---|---|---|---|---|---|---|---|---|
| W830.0012 | W830.VBM03 | 1.5 | 7 | 0.5 | 1.5 | 3 | M3 | 0.2 | |
| W830.0013 | W830.VBM04 | 2.5 | 9 | 0.8 | 4 | 10 | M4 | 0.4 | |
| W830.0014 | W830.VBM05 | 3 | 12 | 0.9 | 6 | 11 | M5 | 0.9 | |
| W830.0015 | W830.VBM06 | 3.5 | 14 | 1 | 9 | 13 | M6 | 1.5 | |
| W830.0016 | W830.VBM08 | 5 | 16 | 1.5 | 15 | 30 | M8 | 3.5 | |
| W830.0017 | W830.VBM10 | 6 | 19 | 2 | 20 | 35 | M10 | 7 | |
| W830.0018 | W830.VBM12 | 8 | 22 | 2.5 | 30 | 55 | M12 | 10 | |
| W830.0019 | W830.VBM16 | 10 | 24 | 3.5 | 65 | 125 | M16 | 24 | |
| W830.0020 | W830.VBM20 | 12 | 30 | 4.5 | 80 | 160 | M20 | 44 |

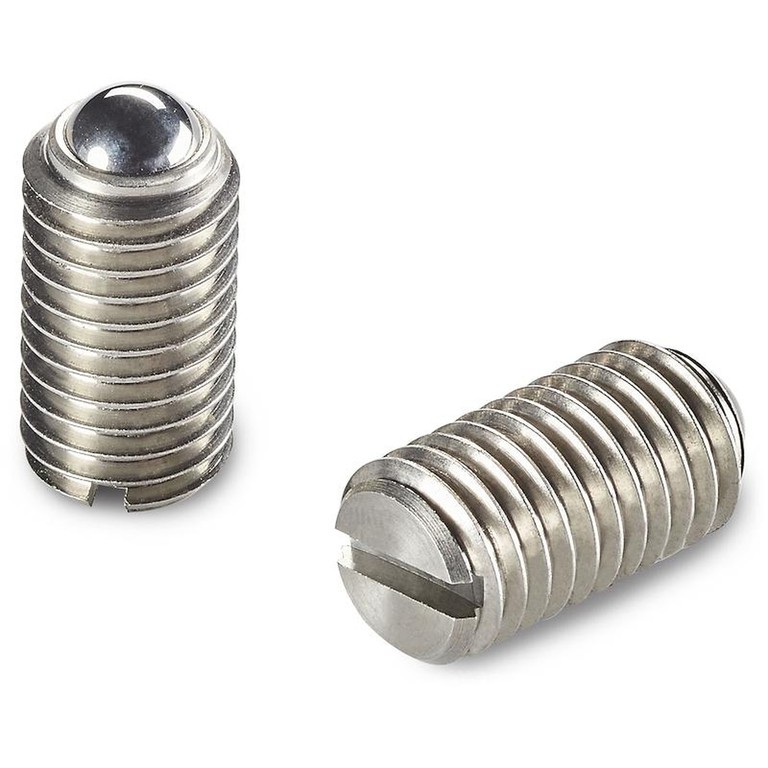

Versio W830 CIN - ruostumatonta terästä (AISI 303)
| Koodi | art. | s | H | h1 | N1 (N) | N2 (N) | d1 6H | Paino (g) |
|---|---|---|---|---|---|---|---|---|
| W830.0001 | W830.INM03CIN | 1.5 | 7 | 0.5 | 1.5 | 3 | M3 | 0.2 |
| W830.0002 | W830.INM04CIN | 2.5 | 9 | 0.8 | 4 | 10 | M4 | 0.4 |
| W830.0003 | W830.INM05CIN | 3 | 12 | 0.9 | 6 | 11 | M5 | 0.9 |
| W830.0004 | W830.INM06CIN | 3.5 | 14 | 1 | 9 | 13 | M6 | 1.5 |
| W830.0005 | W830.INM08CIN | 5 | 16 | 1.5 | 15 | 30 | M8 | 3.5 |
| W830.0006 | W830.INM10CIN | 6 | 19 | 2 | 20 | 35 | M10 | 7 |
| W830.0008 | W830.INM12CIN | 8 | 22 | 2.5 | 30 | 55 | M12 | 10 |
| W830.0009 | W830.INM16CIN | 10 | 24 | 3.5 | 65 | 125 | M16 | 24 |
| W830.0010 | W830.INM20CIN | 12 | 30 | 4.5 | 80 | 160 | M20 | 44 |
