Materiales:
(3) Muelle de acero inoxidable (AISI 301).
(4) Botón de lóbulos de poliamida reforzada. No desmontable. Resistente a aceites y grasas.
W810:
(2) Anillo roscado hexagonal de acero de alta resistencia.
(1) Perno émbolo de indexación de acero de alta resistencia y templado.
W810CIN:
(2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
Superficie:
(4) Satinada.
(1-2) Lisa.
Color:
(4) Negro (RAL 9011).
W810:
(1-2) Pavonado.
W810 CIN:
(1-2) Natural.
ATENCIÓN:
> Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
Requerimientos especiales:
Bajo pedido, y por una cierta cantidad, el botón se puede suministrar con los colores de la tabla.
Versión W810 - de acero pavonado

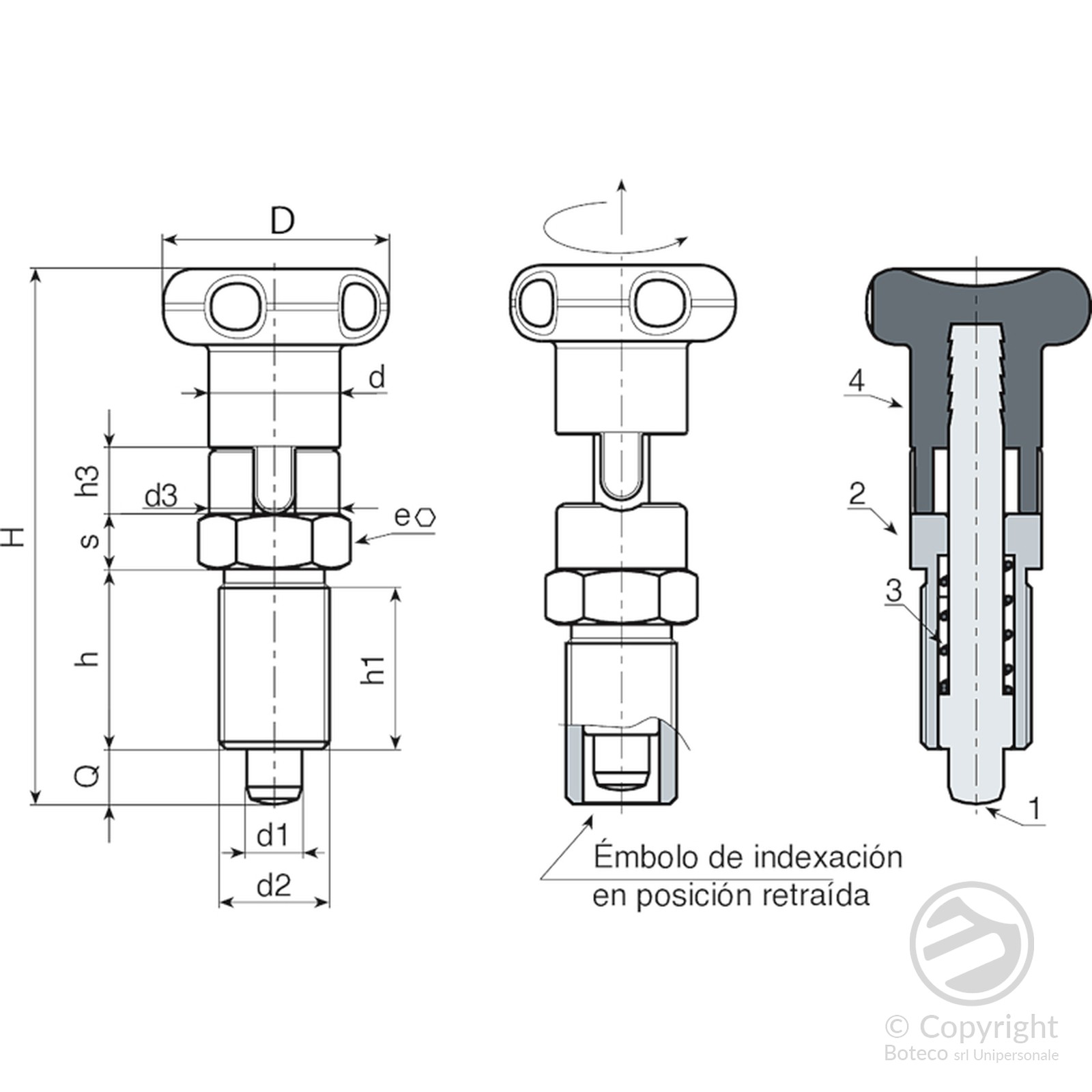

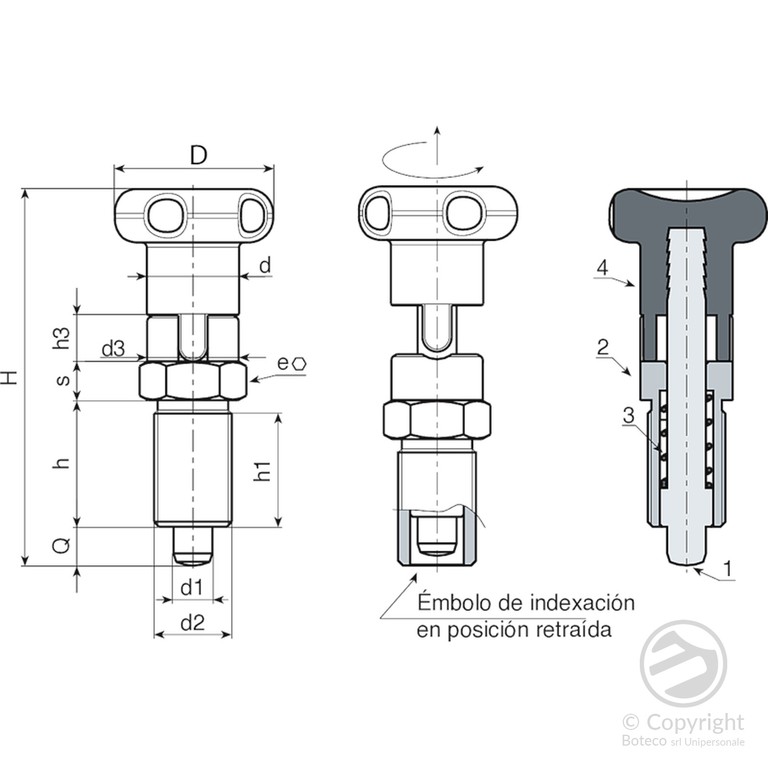

| Código | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W810.0005 | W810.Q0501 | 22 | 51.5 | 17 | 15 | 6.5 | 11.8 | M10x1 | 12 | 12 | 5 | 5 | 5 | 22 |
| W810.0006 | W810.Q0601 | 27 | 61.5 | 20 | 18 | 7.5 | 13.8 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 37 |
| W810.0007 | W810.Q0801 | 33 | 77.5 | 26 | 23 | 9.5 | 18.8 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 87 |
| W810.0008 | W810.Q1001 | 33 | 90.5 | 33 | 30 | 11.5 | 18.8 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 142 |
Versión W810 CIN - de acero inoxidable (AISI 303)
| Código | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W810.0001 | W810.I0501CIN | 22 | 51.5 | 17 | 15 | 6.5 | 11.8 | M10x1 | 12 | 12 | 5 | 5 | 5 | 22 |
| W810.0002 | W810.I0601CIN | 27 | 61.5 | 20 | 18 | 7.5 | 13.8 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 37 |
| W810.0003 | W810.I0801CIN | 33 | 77.5 | 26 | 23 | 9.5 | 18.8 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 87 |
| W810.0004 | W810.I1001CIN | 33 | 90.5 | 33 | 30 | 11.5 | 18.8 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 142 |
