Material:
Stahl der Festigkeitsklasse 5.8.
Oberfläche:
Mit geringer Rauheit gedreht.
Farbe:
Standardmäßige Blauverzinkung.
Einsatz:

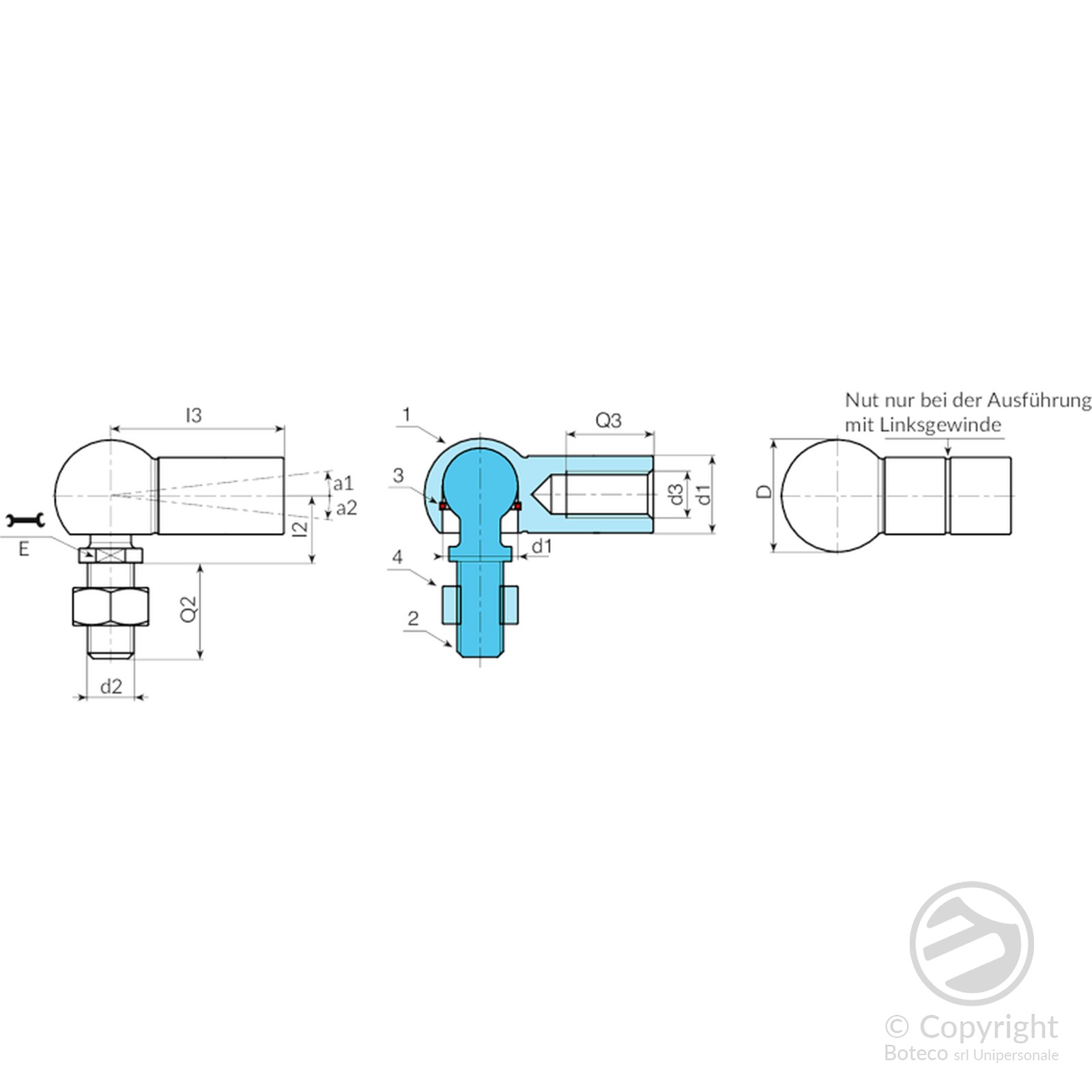

(1) Kugelgelenk aus Stahl mit Gewindeloch.
(3) Dichtungssprengring aus harmonischem Stahl.
(4) Mutter mit Gewindeloch, aus Stahl (DIN 934).
(2) Kugelzapfen mit gefräster Schlüsselaufnahme und Gewindezapfen, aus dem Vollen gearbeitet, Stahl (Gewindetoleranz 6g).
Standardausführung:
Rechtsgewinde (Gewindetoleranz 6H).
Ausführung SX (links):
Linksgewinde (Gewindetoleranz 6H). Unterscheidbar durch die Nut auf dem Gelenk.
Weitere Möglichkeiten:
Keine.
Ausführung 718 - Gelenk mit Standardgewinde
| Code | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1 | Q3 | a1 | a2 | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y71808.0001 | Y71808.VZM05 | M5 | M5 | 12,8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 18 | 15 |
| Y71810.0001 | Y71810.VZM06 | M6 | M6 | 14,8 | 8 | 11 | 25 | 12,5 | 10 | 11,5 | 18 | 18 | 25 |
| Y71813.0001 | Y71813.VZM08 | M8 | M8 | 19,3 | 11 | 13 | 30 | 16,5 | 13 | 14 | 18 | 18 | 53 |
| Y71816.0001 | Y71816.VZM10 | M10 | M10 | 24 | 13 | 16 | 35 | 20 | 16 | 15,5 | 18 | 18 | 104 |
| Y71819.0001 | Y71819.VZM14X1.5 | M14X1,5 | M14X1,5 | 30 | 16 | 20 | 45 | 28 | 22 | 21,5 | - | 18 | 221 |
Ausführung 718 - Gelenk mit LINKSGEWINDE
| Code | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1 | Q3 | a1 | a2 | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y71808.0002 | Y71808.VZM05SX | M5 | M5 SX | 12.8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 18 | 15 |
| Y71810.0002 | Y71810.VZM06SX | M6 | M6 SX | 14.8 | 8 | 11 | 25 | 12,5 | 10 | 11,5 | 18 | 18 | 25 |
| Y71813.0002 | Y71813.VZM08SX | M8 | M8 SX | 19,3 | 11 | 13 | 30 | 16,5 | 13 | 14 | 18 | 18 | 53 |
| Y71816.0002 | Y71816.VZM10SX | M10 | M10 SX | 24 | 13 | 16 | 35 | 20 | 16 | 15,5 | 18 | 18 | 104 |
| Y71819.0002 | Y71819.VZM14X1.5SX | M14X1,5 | M14X1,5 SX | 30 | 16 | 20 | 45 | 28 | 22 | 21,5 | 18 | 18 | 221 |
