Material:
Stahl der Festigkeitsklasse 5.8.
Oberfläche:
Mit geringer Rauheit gedreht.
Farbe:
Brünierung.
Einsatz:

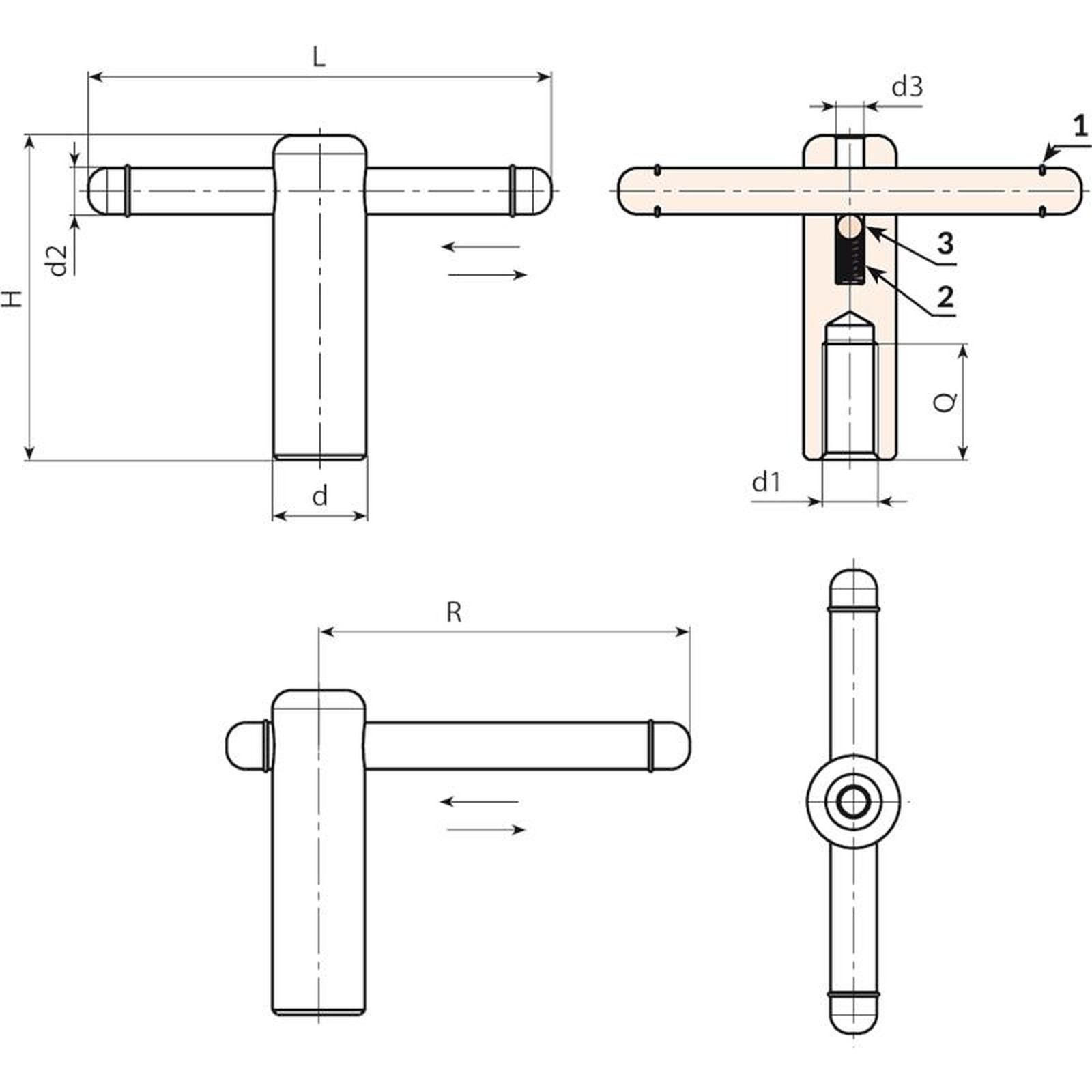

(1) Knebel mit Halteringen aus brüniertem Stahl (UNI 7434 Typ H).
(2) Feder aus verzinktem Stahl.
(3) Kugel aus verzinktem Stahl 7/32.
Griff:
Beweglicher Knebel mit seitlicher Sicherung
Loch:
Innengewinde (Gewindetoleranz 6H).
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen kann das Innengewinde d1 nach Kundenvorgabe gefertigt werden.
Auf Anfrage und ab bestimmten Abnahmemengen können die Knebelmuttern mit anderen Oberflächenbehandlungen hergestellt werden.
| Code | Art. | d | L | H | R | d2 | d3 | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| W700085.0001 | W700085.VM10 | 18 | 85 | 62 | 71 | 8 | 6 | M10 | 25 | 143 |
| W700105.0001 | W700105.VM12 | 20 | 105 | 72 | 86.5 | 10 | 6 | M12 | 30 | 207 |
| W700125.0001 | W700125.VM16 | 24 | 125 | 87 | 104,5 | 12 | 6 | M16 | 40 | 328 |
| W700145.0001 | W700145.VM20 | 30 | 145 | 97 | 121 | 16 | 6 | M20 | 45 | 570 |
