Materialer:
(1) Positioneringsbolttap af rustfrit stål (AISI 303).
(2) Gevindskåret sekskantmøtrik af rustfrit stål (AISI 303).
(3) Fjeder af rustfrit stål (AISI 301).
(4) Stjerneformet drejeknap drejet af rustfrit stål (AISI 303).
(5) Fastgørelsesskrue i rustfrit stål (Aisi 304).
Overflade:
Satineret.
Farve:
Naturlig.
OBS:
> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.
> Leveres med monteret møtrik.
Andre muligheder:
På forespørgsel og i funktion af antal kan positioneringsbolten leveres fuldstændigt demonteret.
På forespørgsel kan møtrikken leveres demonteret.

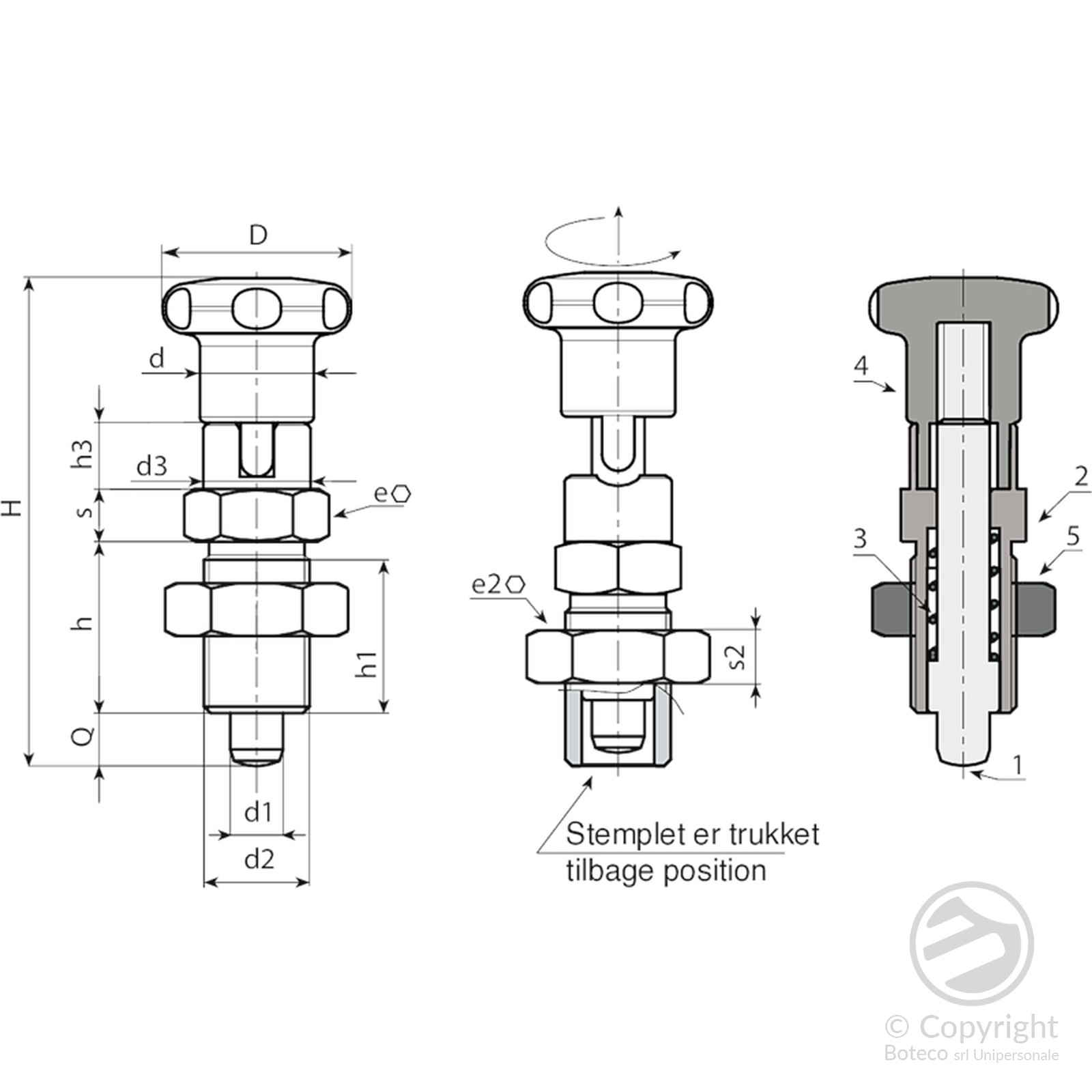

Version W723 CIN - med møtrik
| Kode | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Vægt (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W723.0001 | W723.I0501CIN | 22 | 52 | 17 | 15 | 6.5 | 12 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | - |
| W723.0002 | W723.I0601CIN | 27 | 61 | 20 | 18 | 7.5 | 14 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | - |
| W723.0004 | W723.I0801CIN | 32 | 77 | 26 | 23 | 9.5 | 19 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | - |
| W723.0005 | W723.I1001CIN | 32 | 90 | 33 | 30 | 11.5 | 19 | M20x1,5 | 20 | 22 | 10 | 30 | 9 | 10 | 10 | 240 |
