ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С РУЧКОЙ И УДЛИНЕННЫМ НАКОНЕЧНИКОМ

22

W912


Spintori filettati passo fine - con pomello

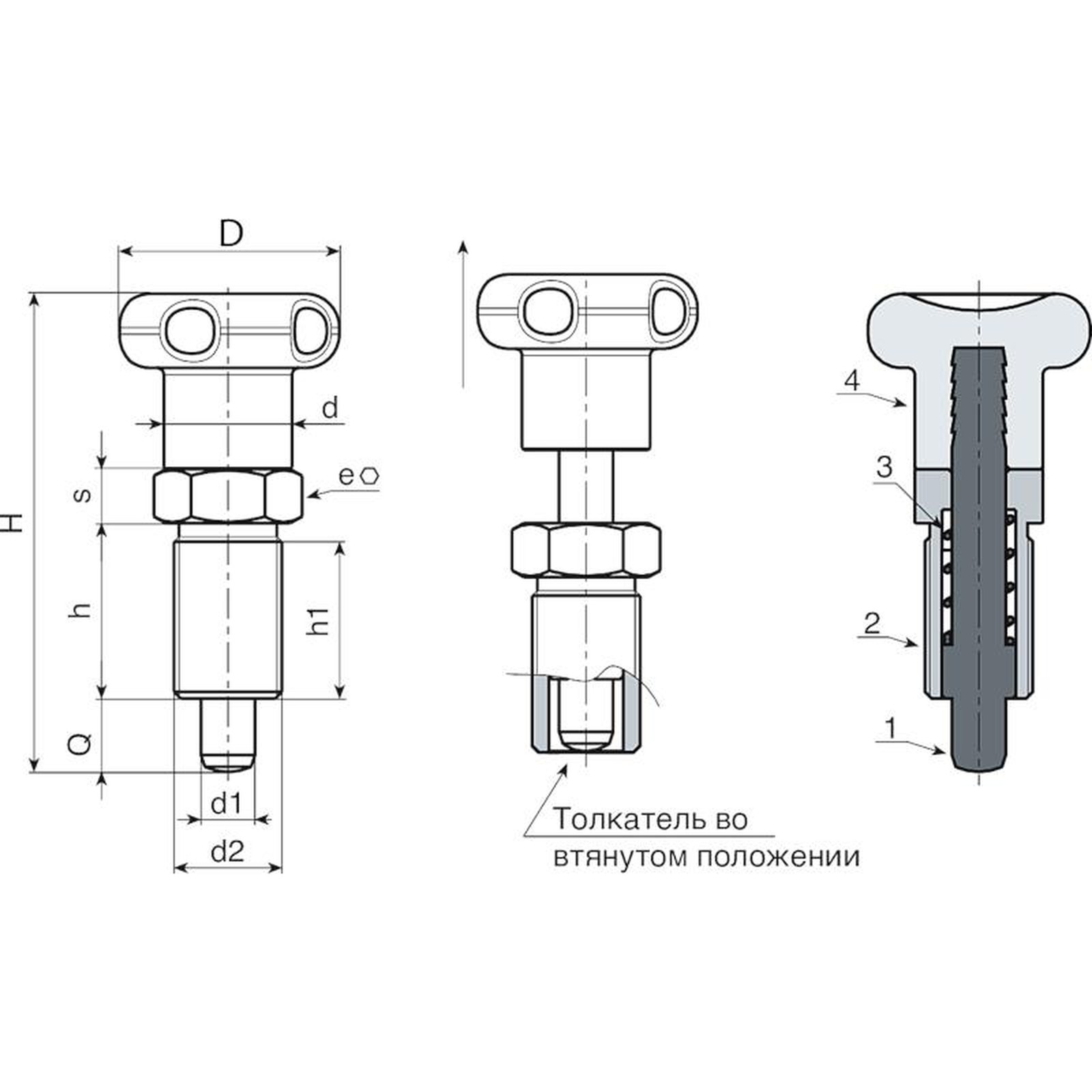

    Материалы:

    (3) Пружина из нержавеющей стали (AISI 301).

    (4) Лопастная ручка из усиленного полиамида. Не снимаемая. Устойчивость к маслам и жирам.

    W912:

    (2) Гайка шестигранная накидная резьбовая из высокопрочной стали.

    (1) Штырь штифта стопорного из закаленной высокопрочной стали.

    W912CIN:

    (2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).

    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).

    Поверхность:

    (4) Сатинирован.

    (1-2-3) Гладк.

    Цвет:

    (4) Черный (Ral 9011).

    W912:

    (1-2) Воронен.

    W912CIN:

    (1-2) Натуральн.

    ВНИМАНИЕ:

    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.

    Специальные Запросы:

    По запросу, при наличии объемов, ручка может изготавливаться другого цвета, согласно таблице цветов.

    Технический паспорт

    Версия W912 - из вороненой стали

    Код Арт. D H h h1 d2 d e s d1 -0,02 -0,04 Q Вес (г)
    W912010.0001 W912010.Q05X0801 22 48 17 15 M10x1 12 12 5 5 8 19
    W912012.0002 W912012.Q06X0901 27 57 20 18 M12x1,5 14 14 6 6 9 31
    W912016.0004 W912016.Q08X1201 33 72 26 23 M16x1,5 19 19 8 8 12 73
    W912016.0006 W912016.Q10X1201 33 72 26 23 M16x1,5 19 19 8 10 12 74
    W912020.0001 W912020.Q12X1501 33 84 33 30 M20x1,5 19 22 10 12 15 128

    Версия W912 CIN - из нержавеющей стали (AISI 303)

    Код Арт. D H h h1 d2 d e s d1 -0,02 -0,04 Q Вес (г)
    W912010.0002 W912010.I05X0801CIN 22 48 17 15 M10x1 12 12 5 5 8 19
    W912012.0001 W912012.I06X0901CIN 27 57 20 18 M12x1,5 14 14 6 6 9 31
    W912016.0005 W912016.I08X1201CIN 33 72 26 23 M16x1,5 19 19 8 8 12 73
    W912016.0001 W912016.I10X1201CIN 33 72 26 23 M16x1,5 19 19 8 10 12 74
    W912020.0002 W912020.I12X1501CIN 33 84 33 30 M20x1,5 19 22 10 12 15 128
