22
W810
ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ СТАЛЬНОЙ С РУЧКОЙ И ФИКСАТОРОМ

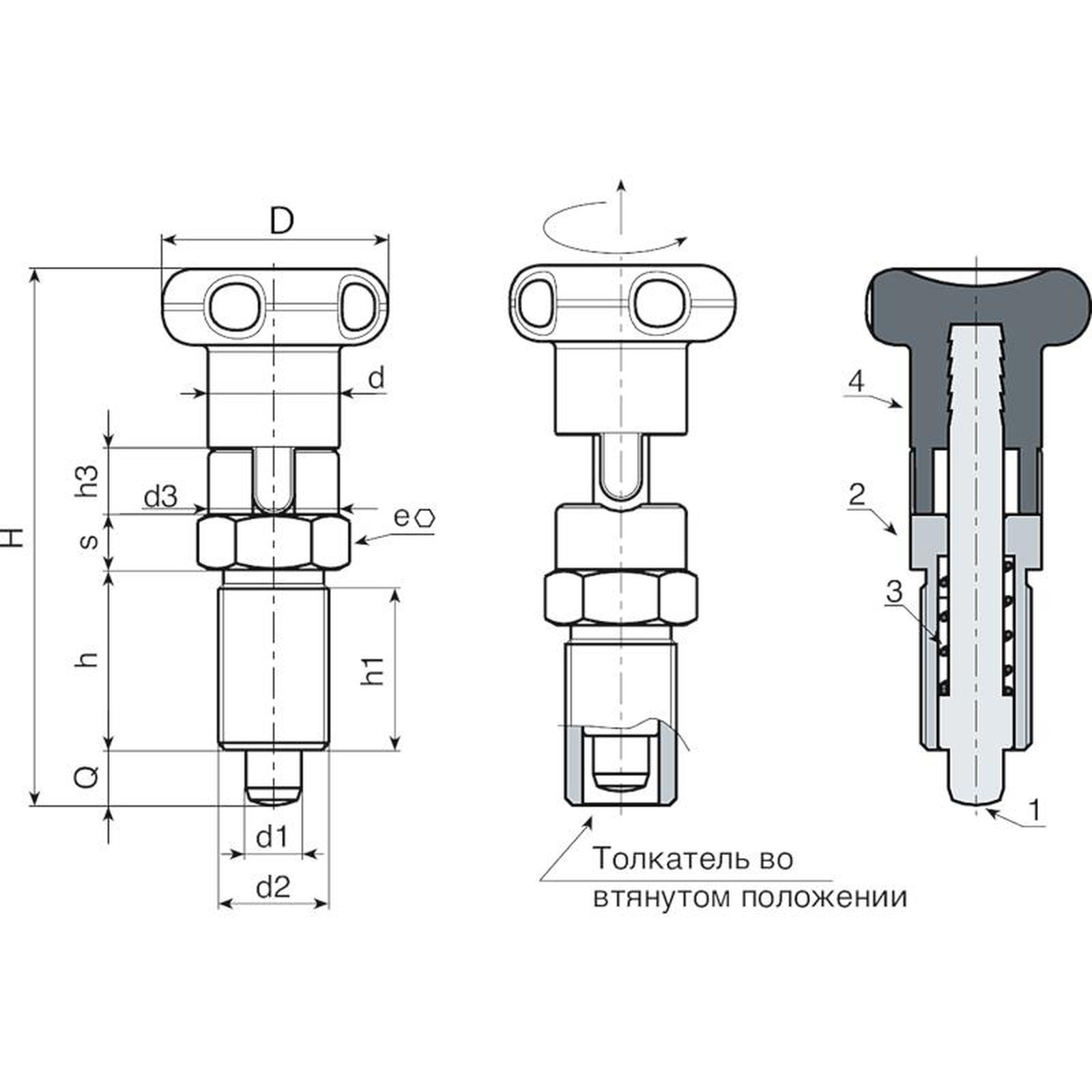

Штифты стопорные резьбовые с мелким шагом - с ручкой
Материалы:
(3) Пружина из нержавеющей стали (AISI 301).
(4) Лопастная ручка из усиленного полиамида. Не снимаемая. Устойчивость к маслам и жирам.
W810:
(2) Гайка шестигранная накидная резьбовая из высокопрочной стали.
(1) Штырь штифта стопорного из закаленной высокопрочной стали.
W810CIN:
(2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).
(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
Поверхность:
(4) Сатинирован.
(1-2) Гладк.
Цвет:
(4) Черный (Ral 9011).
W810:
(1-2) Воронен.
W810 CIN:
(1-2) Натуральн.
ВНИМАНИЕ:
> Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
Специальные Запросы:
По запросу, при наличии объемов, ручка может изготавливаться другого цвета, согласно таблице цветов.
Версия W810 - из вороненой стали
| Код | Арт. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W810.0005 | W810.Q0501 | 22 | 51.5 | 17 | 15 | 6.5 | 11.8 | M10x1 | 12 | 12 | 5 | 5 | 5 | 22 |
| W810.0006 | W810.Q0601 | 27 | 61.5 | 20 | 18 | 7.5 | 13.8 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 37 |
| W810.0007 | W810.Q0801 | 33 | 77.5 | 26 | 23 | 9.5 | 18.8 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 87 |
| W810.0008 | W810.Q1001 | 33 | 90.5 | 33 | 30 | 11.5 | 18.8 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 142 |
Версия W810 CIN - из нержавеющей стали (AISI 303)
| Код | Арт. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W810.0001 | W810.I0501CIN | 22 | 51.5 | 17 | 15 | 6.5 | 11.8 | M10x1 | 12 | 12 | 5 | 5 | 5 | 22 |
| W810.0002 | W810.I0601CIN | 27 | 61.5 | 20 | 18 | 7.5 | 13.8 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 37 |
| W810.0003 | W810.I0801CIN | 33 | 77.5 | 26 | 23 | 9.5 | 18.8 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 87 |
| W810.0004 | W810.I1001CIN | 33 | 90.5 | 33 | 30 | 11.5 | 18.8 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 142 |
