ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ СТАЛЬНОЙ С РУЧКОЙ, БЕЗ НАКИДНОЙ ГАЙКИ, СО БЛОКИРУЮЩЕЙ ГАЙКОЙ

22

W805


Spintori filettati passo fine - con pomello

    Материалы:

    (3) Пружина из нержавеющей стали (AISI 301).

    (4) Лопастная ручка из усиленного полиамида. Не снимаемая. Устойчивость к маслам и жирам.

    W805:

    (2) Резьбовой корпус из высокопрочной стали, с гнездом под ключ

    (1) Штырь штифта стопорного из закаленной высокопрочной стали.

    (5) Блокирующая резьбовая стальная гайка (UNI 5589).

    W805CIN:

    (2) Резьбовой корпус из нержавеющей стали (AISI 303), с гнездом под ключ

    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).

    (5) Блокирующая резьбовая гайка из нержавеющей стали (AISI 304) (UNI 5589).

    Поверхность:

    (4) Сатинирован.

    (1-2-5) Гладк.

    Цвет:

    (4) Черный (Ral 9011).

    W805:

    (1-2) Воронен.

    W805CIN:

    (1-2) Натуральн.

    Монтажный ключ:

    По запросу поставляется монтажный ключ, код W807.

    ВНИМАНИЕ:

    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.

    > Гайка поставляется монтированной.

    Специальные Запросы:

    По запросу, при наличии объемов, ручка может изготавливаться другого цвета, согласно таблице цветов.

    По запросу возможна поставка монтажных ключей.

    По специальному запросу гайка может быть поставлена в разобранном виде.

    Технический паспорт

    Версия W805 - из вороненой стали

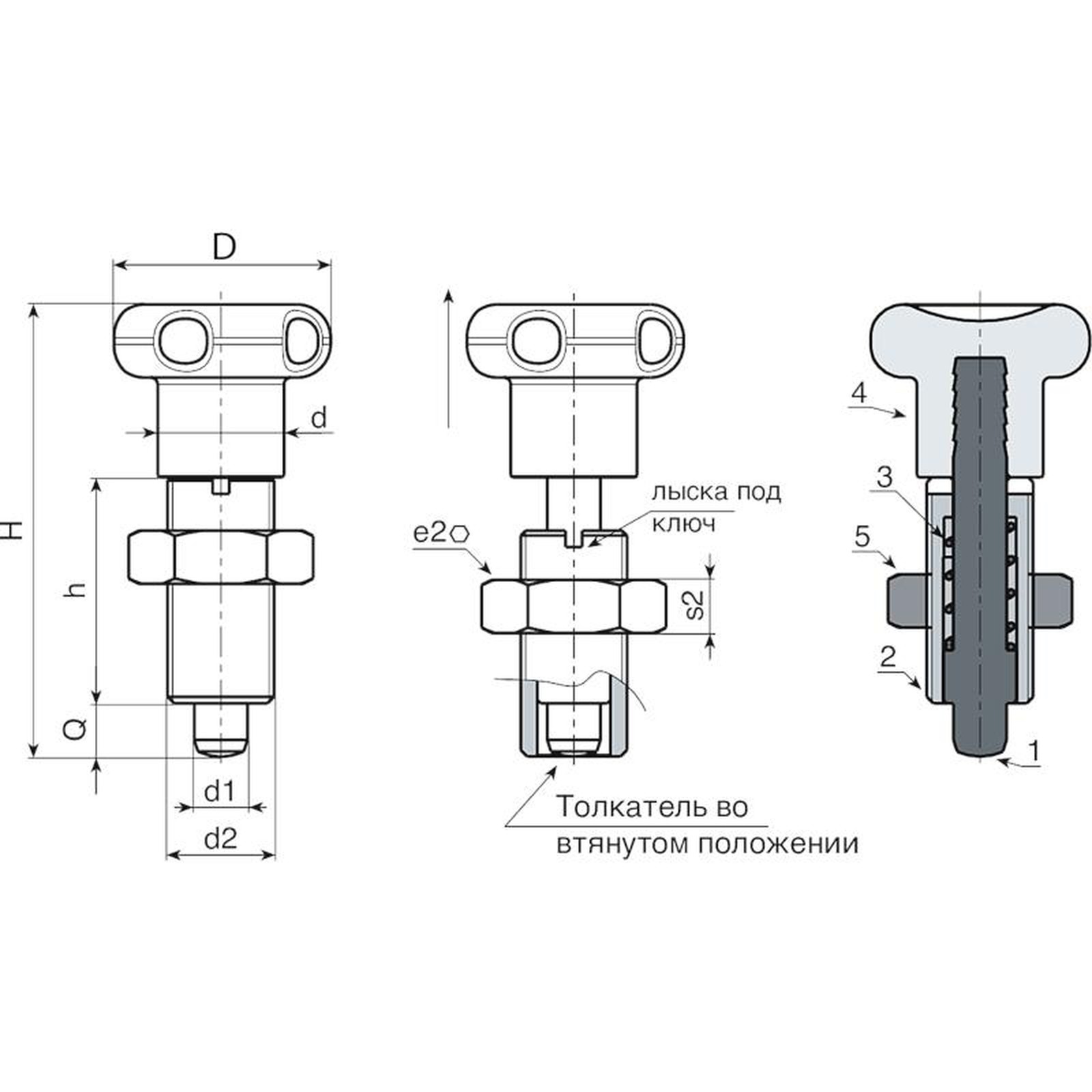

    Код Арт. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Вес (г) Ключ
    W805.0006 W805.Q0501 22 45 22 M10x1 12 17 6 5 5 23 W807.05
    W805.0008 W805.Q0601 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
    W805.0009 W805.Q0801 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
    W805.0011 W805.Q1001 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10

    Версия W805 CIN - из нержавеющей стали (AISI 303)

    Код Арт. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Вес (г) Ключ
    W805.0001 W805.I0501CIN 22 45 22 M10x1 12 17 6 5 5 23 W807.05
    W805.0002 W805.I0601CIN 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
    W805.0003 W805.I0801CIN 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
    W805.0005 W805.I1001CIN 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10
